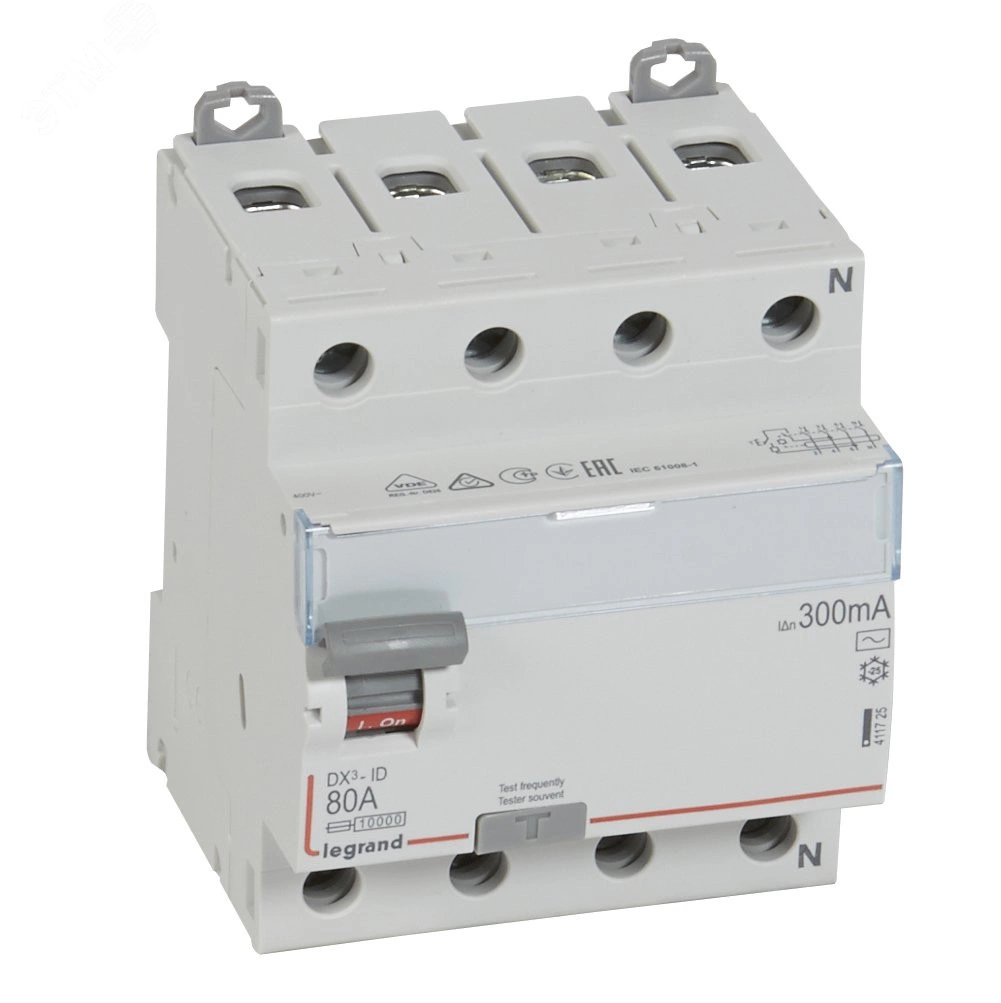

УЗО Legrand, арт. 411725 — четырёхполюсное, 80 А (вводные линии — сверяйте с автоматом выше по схеме), ток утечки 300 мА (селективная ступень). УЗО (ВДТ) сравнивает токи в фазе и нуле и отключает линию при утечке на землю. От перегрузки и короткого замыкания нужна отдельная защита автоматом.
Где ставят: трёхфазный ввод или распределение: селективная ступень над групповыми УЗО 30 мА. 300 мА — типичная уставка селективного УЗО на вводе; групповые линии ниже защищают 30 мА. тип A/AC указан на корпусе.
Зачем это знать
УЗО не заменяет автомат: без отдельного АВ линия не защищена от перегрузки и короткого замыкания.
Преимущества
- Уставка 300 мА: 300 мА — типичная уставка селективного УЗО на вводе; групповые линии ниже защищают 30 мА
- Кнопка «Тест» на корпусе — периодическая проверка по инструкции
- Бренд Legrand — наличие на складе в Екатеринбурге
- Работает в паре с автоматом: УЗО ловит утечку, автомат — сверхток
- Защита человека и имущества от тока утечки на землю
- 4P: трёхфазные линии и вводы 400 В
Ключевые характеристики
- Бренд: Legrand
- Полюса: 4P (четырёхполюсное)
- Номинальный ток: 80 А
- Ток утечки: 300 мА
- Напряжение: 400 В
- Сверхтоковая защита: нет (нужен отдельный автомат)
- Монтаж: DIN-рейка 35 мм
- Артикул: 411725
Как выбрать за 30 секунд
- Для этой модели уже задано: 80 А, 300 мА.
- Номинал (А) — не меньше автомата выше по схеме (сквозной ток через УЗО).
- Ток утечки (мА) — 30 мА для человека; 100/300 мА — селективная/противопожарная ступень.
- Тип A / AC — AC для простых нагрузок; A — при электронике и импульсных БП.
- Полюса — 2P для однофазной сети; 4P для 380 В.
Не путайте УЗО с дифавтоматом: УЗО ловит только утечку. Если нужен один модуль «автомат+утечка» — смотрите АВДТ.
Частые вопросы
Чем УЗО отличается от дифавтомата?
УЗО защищает только от утечки. Дифавтомат (АВДТ) ещё и от перегрузки/КЗ в одном корпусе. УЗО всегда ставят с отдельным автоматом.
Можно ли поставить УЗО без автомата?
Нет: при коротком замыкании или перегрузке УЗО само по себе линию не спасёт. Сначала автомат по номиналу кабеля, затем УЗО.
Что важнее — 300 мА или тип AC?
Сначала уставка мА под задачу линии, затем тип A/AC под характер нагрузки. Номинал А — не меньше автомата выше.
Зачем 300 мА / селективность?
Большая уставка обычно на вводе: при утечке на группе сработает нижнее УЗО 30 мА, а вводное останется включённым.
