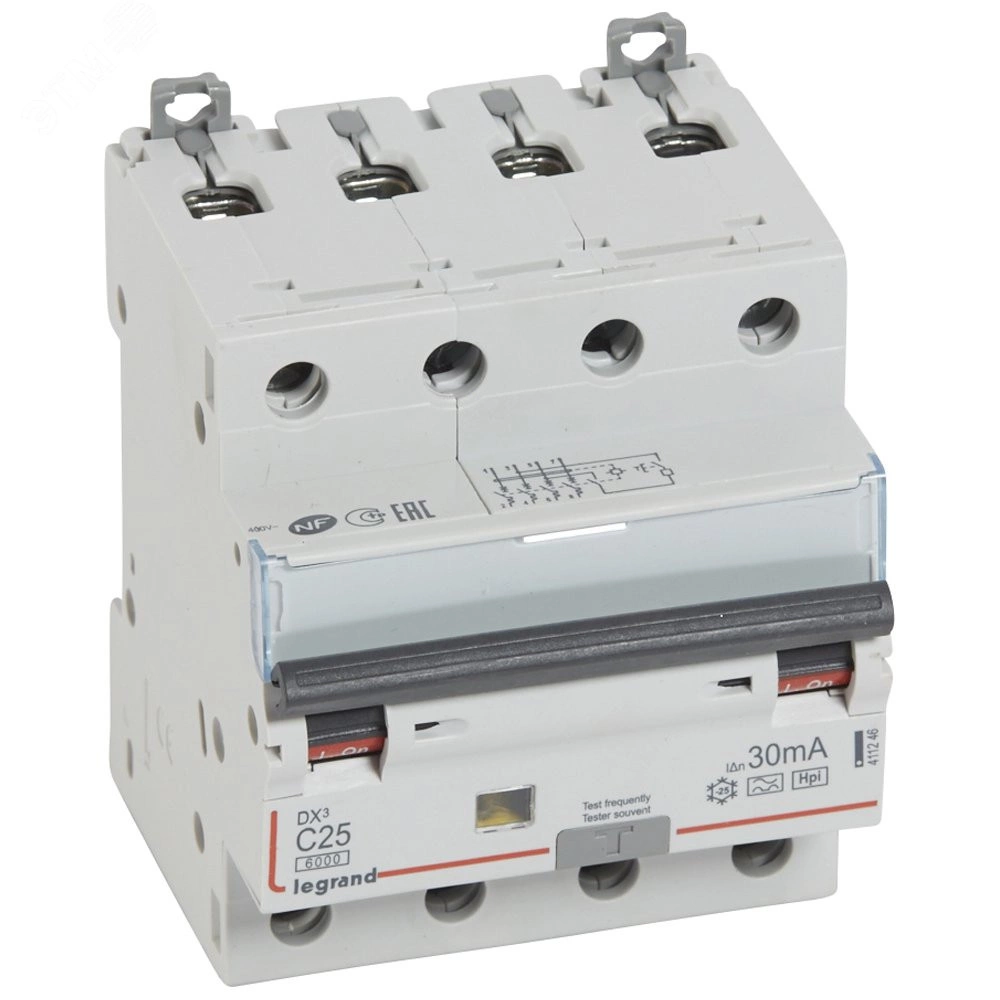

Дифференциальный автомат Legrand, арт. 411246 — четырёхполюсный, 25 А (силовые потребители и ответвления), характеристика C. Дифавтомат (АВДТ) совмещает автомат и УЗО: защита от перегрузки, короткого замыкания и утечки тока в одном корпусе.
Где ставят: трёхфазные нагрузки и линии 400 В с защитой от утечки. ток утечки (мА) смотрите на корпусе и в паспорте. тип дифференциальной защиты указан на корпусе (A / AC / B).
Зачем это знать
Дифавтомат экономит место в щите против пары «автомат+УЗО», но при срабатывании важно понимать: это могла быть и утечка, и сверхток.
Преимущества
- Экономит место в щите против пары «автомат + УЗО» на одной линии
- Бренд Legrand — наличие на складе в Екатеринбурге, удобно докупить в тот же щит
- Три защиты в одном корпусе: перегрузка, короткое замыкание и ток утечки
- Характеристика C: Кривая C — самый частый выбор для розеток и бытовой техники с умеренным пуском
- Многополюсное исполнение для трёхфазных линий 400 В
- Монтаж на DIN-рейку 35 мм — стандарт квартирных и этажных щитов
Ключевые характеристики
- Бренд: Legrand
- Полюса: 4P (четырёхполюсный)
- Номинальный ток: 25 А
- Характеристика срабатывания: C
- Напряжение: 400 В
- Монтаж: DIN-рейка 35 мм
- Артикул: 411246
Как выбрать за 30 секунд
- Для этой модели уже задано: 25 А.
- Номинал (А) — под кабель и нагрузку линии, как у обычного автомата.
- Ток утечки (мА) — 30 мА для защиты человека; 100/300 мА — чаще селективная/противопожарная ступень.
- Тип A / AC — AC для простых нагрузок; A — если много электроники и импульсных БП.
- Полюса — 1P+N на однофазную группу; 3P/4P для 380 В.
Не путайте дифавтомат с обычным автоматом: без мА и типа A/AC вы не защитите человека от утечки. Если сомневаетесь — пришлите схему щита менеджеру.
Частые вопросы
Чем дифавтомат отличается от УЗО?
УЗО ловит только утечку и не защищает от перегрузки/КЗ. Дифавтомат (АВДТ) делает и то, и другое в одном модуле.
Можно ли вместо дифавтомата поставить автомат + УЗО?
Да, это классическая схема. Дифавтомат экономит место и упрощает заказ, но при срабатывании сложнее сразу понять причину (утечка или сверхток).
Что важнее — 0 мА или тип A?
Сначала уставка мА под задачу линии, затем тип A/AC под характер нагрузки. Номинал в амперах подбирают как у автомата — под кабель.
