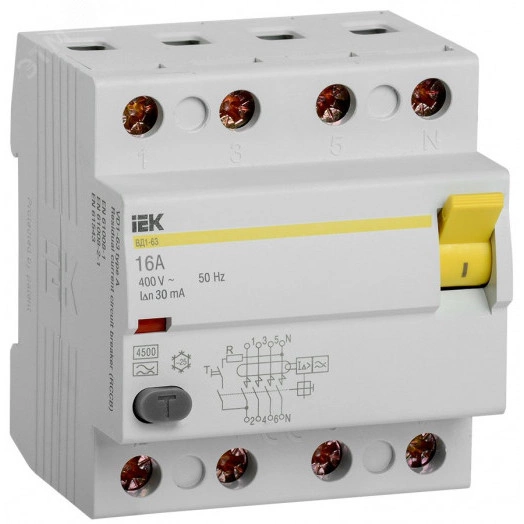

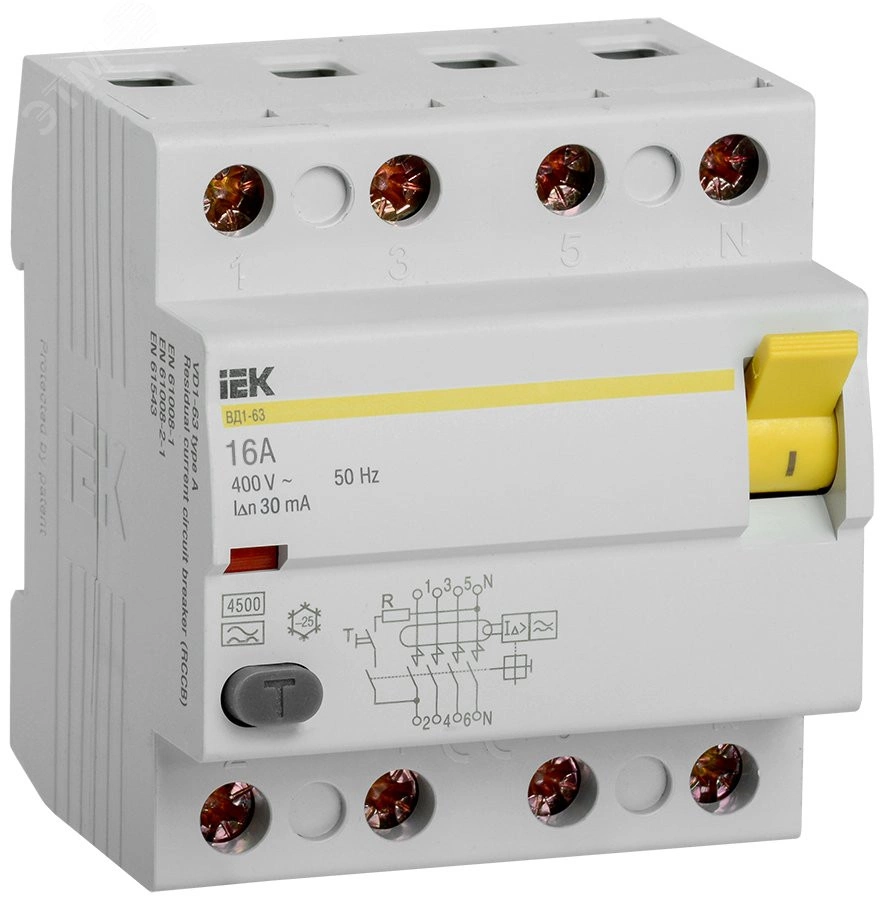

Выключатель дифференциального тока (УЗО) ВД1-63 4Р 16А 30мА А(Электромеханическое)

Артикул: MDV11-4-016-030

Производитель: IEK

По Екатеринбургу стоимость:

При заказе от 30 000 рублей и весом до 30кг. - бесплатно в пределах ЕКАД.
При заказе до 30 000 рублей или весом более 30кг. - платно, выполняется курьерской службой. Стоимость зависит от веса и адреса доставки (в пределах, либо за пределами ЕКАДа), рассчитывается автоматически при оформлении заказа.

Срок доставки: 1-2 рабочих дня, если заказ сделан и оплачен сегодня до 16:00, или 2-3 рабочих дня, если заказ сделан и оплачен сегодня после 16:00.

Банковские карты UnionPay, Мир
Юридические лица (работаем с НДС)

Гарантируем подлинностьIEK

УЗО IEK серии ВД1-63, арт. MDV11-4-016-030 — четырёхполюсное, 16 А (групповые линии), ток утечки 30 мА (защита человека). УЗО (ВДТ) сравнивает токи в фазе и нуле и отключает линию при утечке на землю. От перегрузки и короткого замыкания нужна отдельная защита автоматом.

Где ставят: розеточные и влажные зоны квартиры/офиса: защита человека 30 мА. 30 мА — стандарт для защиты человека (розетки, ванная, стиральная). тип A/AC указан на корпусе.

Зачем это знать

30 мА — «человеческая» уставка: при касании фазы под напряжением аппарат должен отключить линию.

Преимущества

Уставка 30 мА: 30 мА — стандарт для защиты человека (розетки, ванная, стиральная)
Кнопка «Тест» на корпусе — периодическая проверка по инструкции
Электромеханическое исполнение — привычная схема для классических щитов
Работает в паре с автоматом: УЗО ловит утечку, автомат — сверхток
Защита человека и имущества от тока утечки на землю
4P: трёхфазные линии и вводы 400 В

Ключевые характеристики

Бренд: IEK
Серия: ВД1-63
Полюса: 4P (четырёхполюсное)
Номинальный ток: 16 А
Ток утечки: 30 мА
Исполнение: электромеханическое
Напряжение: 400 В
Сверхтоковая защита: нет (нужен отдельный автомат)
Монтаж: DIN-рейка 35 мм
Артикул: MDV11-4-016-030

Как выбрать за 30 секунд

Для этой модели уже задано: 16 А, 30 мА.
Номинал (А) — не меньше автомата выше по схеме (сквозной ток через УЗО).
Ток утечки (мА) — 30 мА для человека; 100/300 мА — селективная/противопожарная ступень.
Тип A / AC — AC для простых нагрузок; A — при электронике и импульсных БП.
Полюса — 2P для однофазной сети; 4P для 380 В.

Не путайте УЗО с дифавтоматом: УЗО ловит только утечку. Если нужен один модуль «автомат+утечка» — смотрите АВДТ.

Частые вопросы

Чем УЗО отличается от дифавтомата?
УЗО защищает только от утечки. Дифавтомат (АВДТ) ещё и от перегрузки/КЗ в одном корпусе. УЗО всегда ставят с отдельным автоматом.

Можно ли поставить УЗО без автомата?
Нет: при коротком замыкании или перегрузке УЗО само по себе линию не спасёт. Сначала автомат по номиналу кабеля, затем УЗО.

Что важнее — 30 мА или тип AC?
Сначала уставка мА под задачу линии, затем тип A/AC под характер нагрузки. Номинал А — не меньше автомата выше.

Хватит ли 30 мА на ванную?
Да, 30 мА — типовая уставка для влажных зон. Смотрите ещё тип (часто A) и номинал под автомат группы.

Смотрите также

Описание производителя

Дифференциальный выключатель без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Преимущества: Электромеханическая схема без электронных компонентов, не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника, обладает высокой механической износостойкостью. Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги. Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки. Возможность двойного одновременного присоединения шинами PIN и FORK. Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения. Широкий климатический диапазон использования от -25С до +50С.
