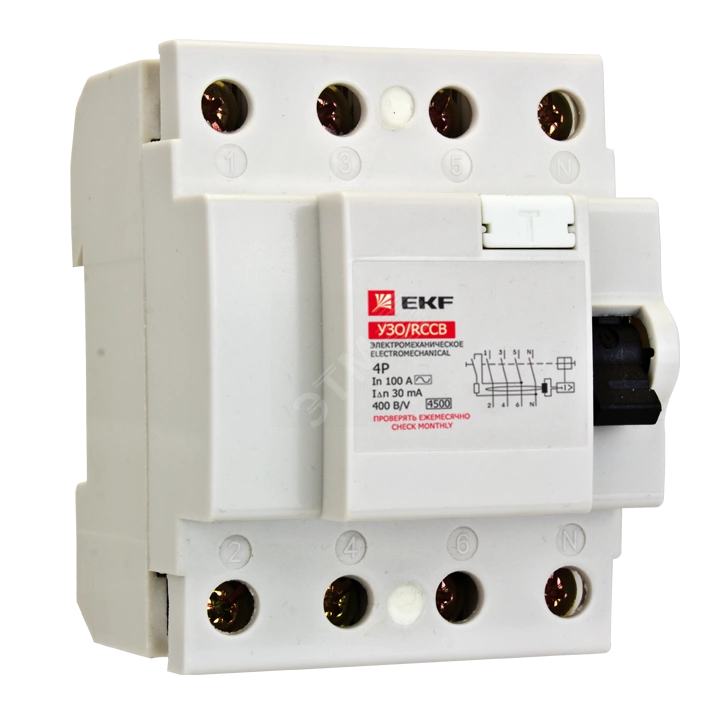

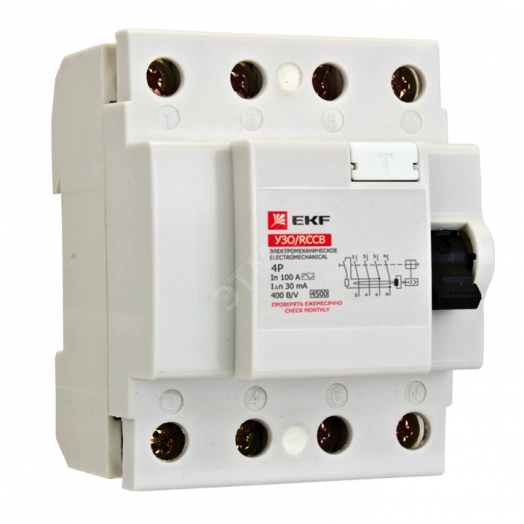

Выключатель дифференциального тока (УЗО) 4P 63А/300мА (электромеханическое) EKF Basic

Артикул: elcb-4-63-300-em-sim

Производитель: EKF

По Екатеринбургу стоимость:

При заказе от 30 000 рублей и весом до 30кг. - бесплатно в пределах ЕКАД.
При заказе до 30 000 рублей или весом более 30кг. - платно, выполняется курьерской службой. Стоимость зависит от веса и адреса доставки (в пределах, либо за пределами ЕКАДа), рассчитывается автоматически при оформлении заказа.

Срок доставки: 1-2 рабочих дня, если заказ сделан и оплачен сегодня до 16:00, или 2-3 рабочих дня, если заказ сделан и оплачен сегодня после 16:00.

Банковские карты UnionPay, Мир
Юридические лица (работаем с НДС)

Гарантируем подлинностьEKF

УЗО EKF, арт. elcb-4-63-300-em-sim — четырёхполюсное, 63 А (вводные линии — сверяйте с автоматом выше по схеме), ток утечки 300 мА (селективная ступень). УЗО (ВДТ) сравнивает токи в фазе и нуле и отключает линию при утечке на землю. От перегрузки и короткого замыкания нужна отдельная защита автоматом.

Где ставят: трёхфазный ввод или распределение: селективная ступень над групповыми УЗО 30 мА. 300 мА — типичная уставка селективного УЗО на вводе; групповые линии ниже защищают 30 мА. тип A/AC указан на корпусе.

Зачем это знать

Номинал УЗО в амперах — это допустимый сквозной ток: автомат перед ним не должен быть больше номинала УЗО.

Преимущества

Уставка 300 мА: 300 мА — типичная уставка селективного УЗО на вводе; групповые линии ниже защищают 30 мА
Кнопка «Тест» на корпусе — периодическая проверка по инструкции
Электромеханическое исполнение — привычная схема для классических щитов
Работает в паре с автоматом: УЗО ловит утечку, автомат — сверхток
Бренд EKF — наличие на складе в Екатеринбурге
Защита человека и имущества от тока утечки на землю

Ключевые характеристики

Бренд: EKF
Полюса: 4P (четырёхполюсное)
Номинальный ток: 63 А
Ток утечки: 300 мА
Исполнение: электромеханическое
Напряжение: 400 В
Сверхтоковая защита: нет (нужен отдельный автомат)
Монтаж: DIN-рейка 35 мм
Артикул: elcb-4-63-300-em-sim

Как выбрать за 30 секунд

Для этой модели уже задано: 63 А, 300 мА.
Номинал (А) — не меньше автомата выше по схеме (сквозной ток через УЗО).
Ток утечки (мА) — 30 мА для человека; 100/300 мА — селективная/противопожарная ступень.
Тип A / AC — AC для простых нагрузок; A — при электронике и импульсных БП.
Полюса — 2P для однофазной сети; 4P для 380 В.

Не путайте УЗО с дифавтоматом: УЗО ловит только утечку. Если нужен один модуль «автомат+утечка» — смотрите АВДТ.

Частые вопросы

Чем УЗО отличается от дифавтомата?
УЗО защищает только от утечки. Дифавтомат (АВДТ) ещё и от перегрузки/КЗ в одном корпусе. УЗО всегда ставят с отдельным автоматом.

Можно ли поставить УЗО без автомата?
Нет: при коротком замыкании или перегрузке УЗО само по себе линию не спасёт. Сначала автомат по номиналу кабеля, затем УЗО.

Что важнее — 300 мА или тип AC?
Сначала уставка мА под задачу линии, затем тип A/AC под характер нагрузки. Номинал А — не меньше автомата выше.

Зачем 300 мА / селективность?
Большая уставка обычно на вводе: при утечке на группе сработает нижнее УЗО 30 мА, а вводное останется включённым.

Смотрите также

Описание производителя

Устройство защитного отключения УЗО EKF Basic применяется в электрических цепях переменного тока номинальным напряжением 230В (УЗО 2), 400В (УЗО 4) и частотой 50Гц. Предназначен для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, защиты электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях (ЭО), предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
