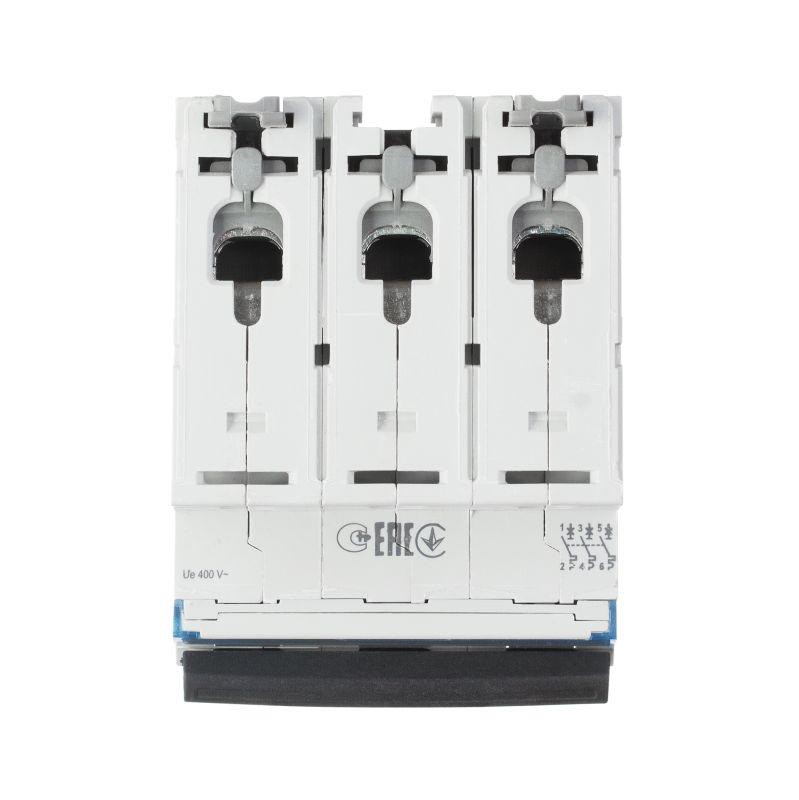

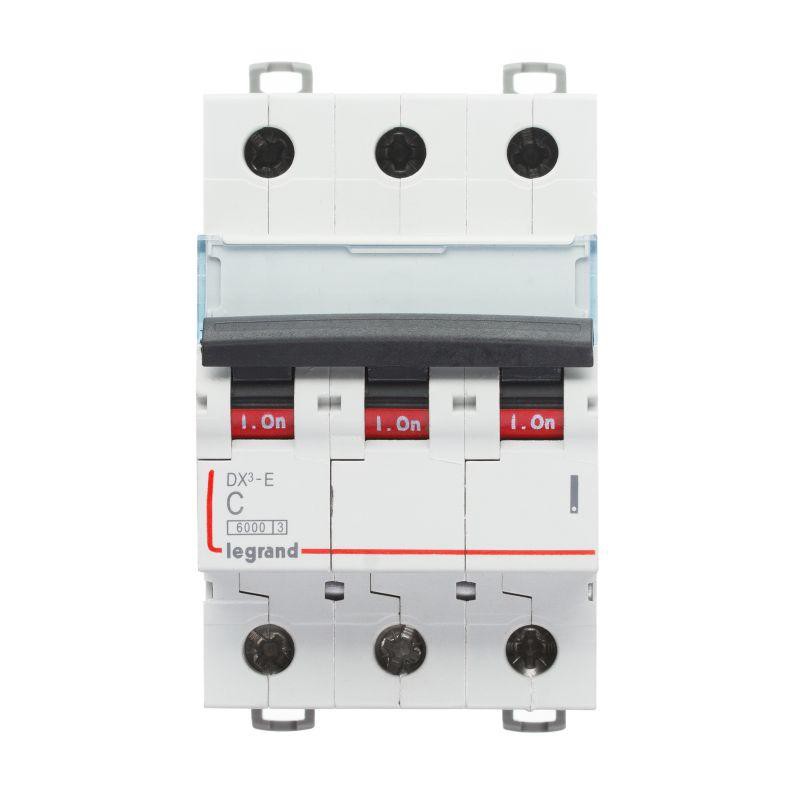

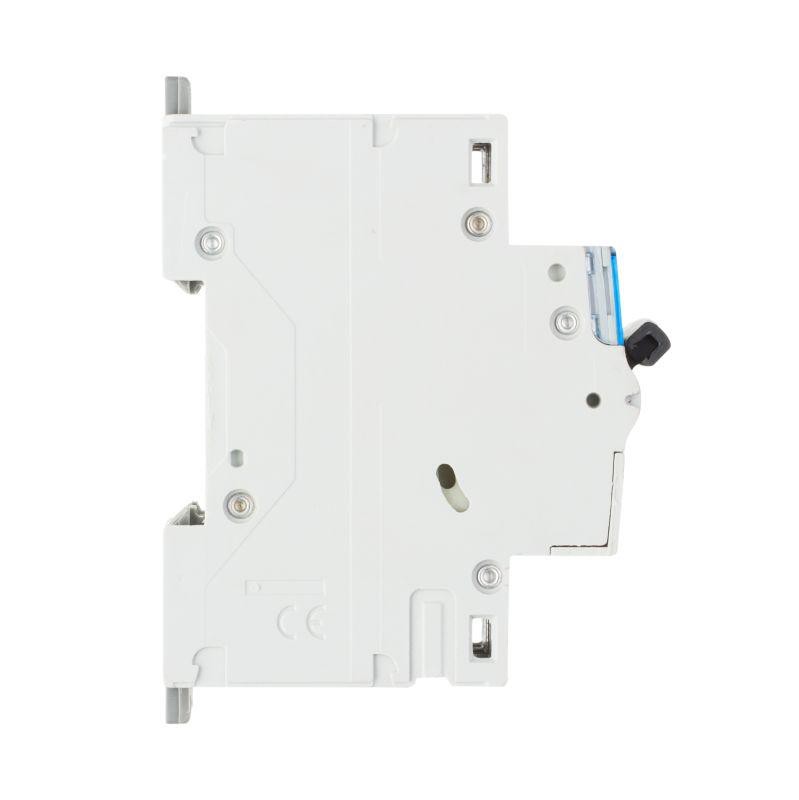

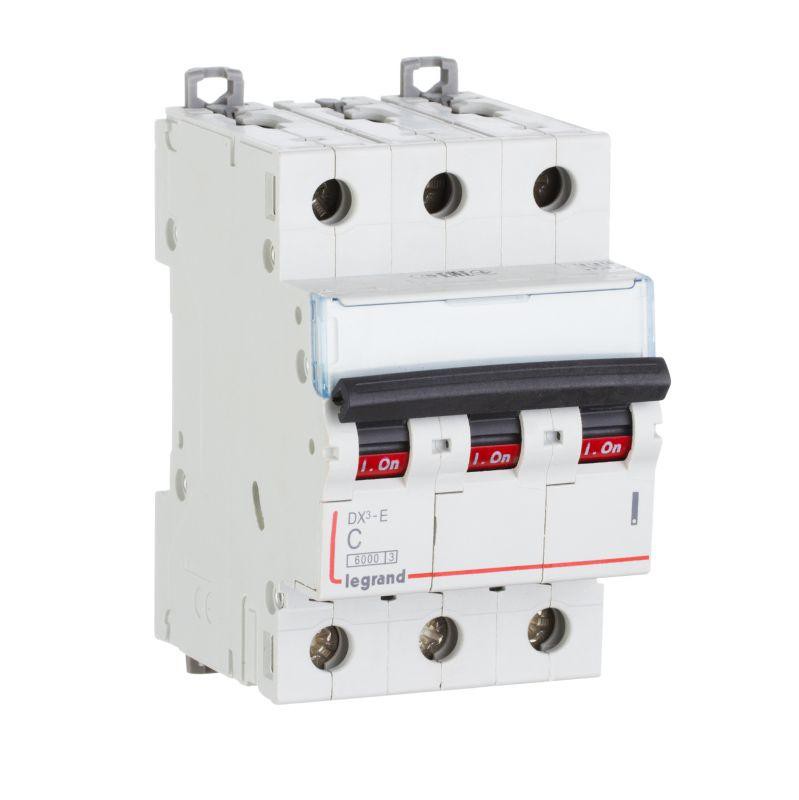

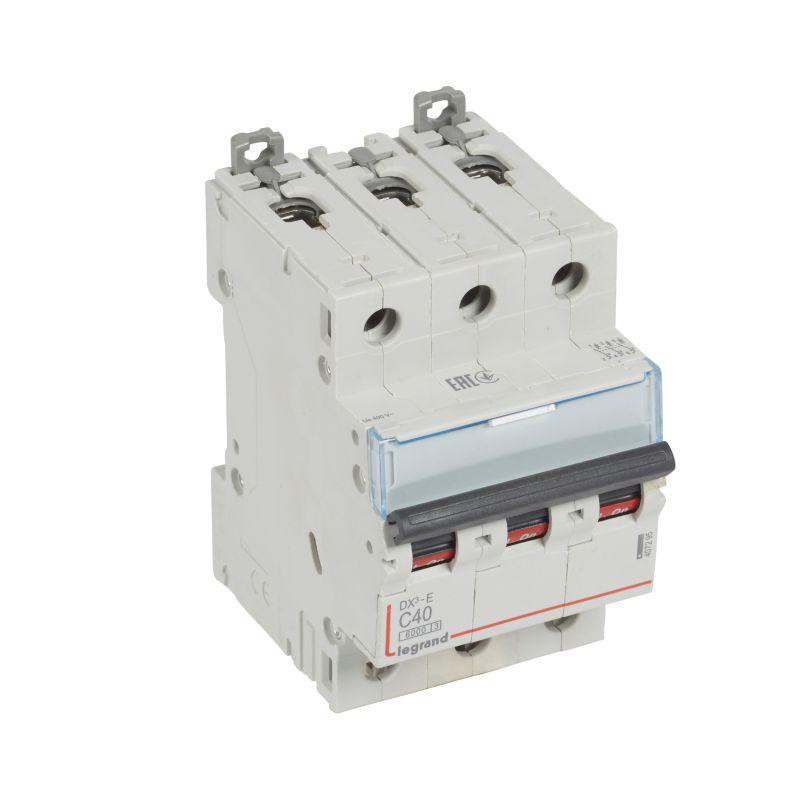

Автоматический выключатель Legrand, арт. 407295 — трёхполюсный, характеристика C, отключающая способность 6 кА. Модульный автомат на DIN-рейку: защищает линию от перегрузки и короткого замыкания.
Где ставят: трёхфазные нагрузки и распределение в щите 400 В. Кривая C — самый частый выбор для квартир и офисов: техника с умеренным пусковым током.
Зачем это знать
3P — классика для трёхфазной нагрузки без разрыва нейтрали; для TN-S с N чаще смотрят 4P.
Преимущества
- Многополюсное исполнение для трёхфазных потребителей и распределения 400 В
- Индикация положения рычага и понятная маркировка номинала на лицевой панели
- Отключающая способность 6 кА — чуть выше бытового стандарта — запас для более «жёстких» щитов
- Характеристика C: Кривая C — самый частый выбор для квартир и офисов: техника с умеренным пусковым током
- Две защиты в одном корпусе: тепловая от перегрузки и электромагнитная от короткого замыкания
- Монтаж на DIN-рейку 35 мм — стандарт для квартирных, этажных и щитовых сборок
Ключевые характеристики
- Бренд: Legrand
- Полюса: 3P (трёхполюсный)
- Характеристика срабатывания: C
- Отключающая способность: 6 кА
- Напряжение: 400 В
- Монтаж: DIN-рейка 35 мм
- Артикул: 407295
Как выбрать за 30 секунд
- Номинал (А) — под сечение кабеля и расчётную нагрузку линии, а не «с запасом наугад».
- Характеристика B/C/D — под тип нагрузки: свет/розетки → чаще B или C; двигатели с жёстким пуском → D.
- Полюса — 1P на фазную группу, 2P если нужно рвать N, 3P/4P для 380 В.
- кА — запас по току КЗ: для квартиры обычно хватает 4,5 кА; на вводе уточняйте проект.
Если сомневаетесь между соседними номиналами — лучше свериться со схемой щита или спросить менеджера: ошибка в амперах дороже разницы в цене автомата.
Частые вопросы
Чем автомат отличается от выключателя в комнате?
Комнатный выключатель просто включает свет. Автомат в щите ещё и сам отключает линию при перегрузе или коротком замыкании — это защита, а не «кнопка удобства».
Можно ли поставить номинал побольше «на всякий случай»?
Нет: слишком большой автомат не защитит тонкий кабель. Номинал подбирают под провод и нагрузку, иначе риск нагрева скрытой проводки.
Что важнее — бренд или характеристика C?
Сначала ток, полюса и кривая под задачу. Бренд влияет на тактику, наличие аксессуаров и привычку монтажников, но не заменяет правильный номинал.
Зачем смотреть 6 кА?
Это запас, который автомат обязан отключить при коротком замыкании. В быту чаще достаточно 4,5 кА; на вводе и в промышленности — выше.
Смотрите также
Описание производителя
• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
