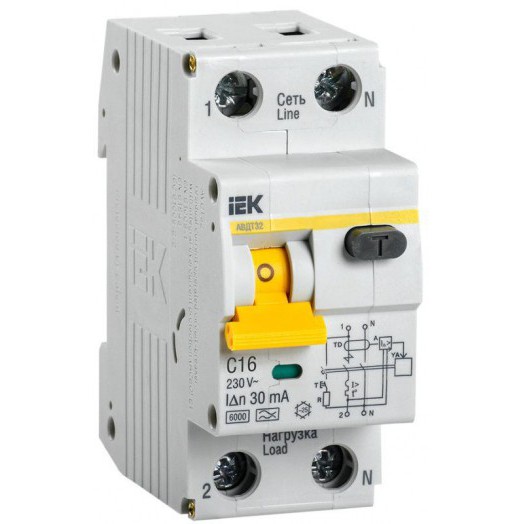

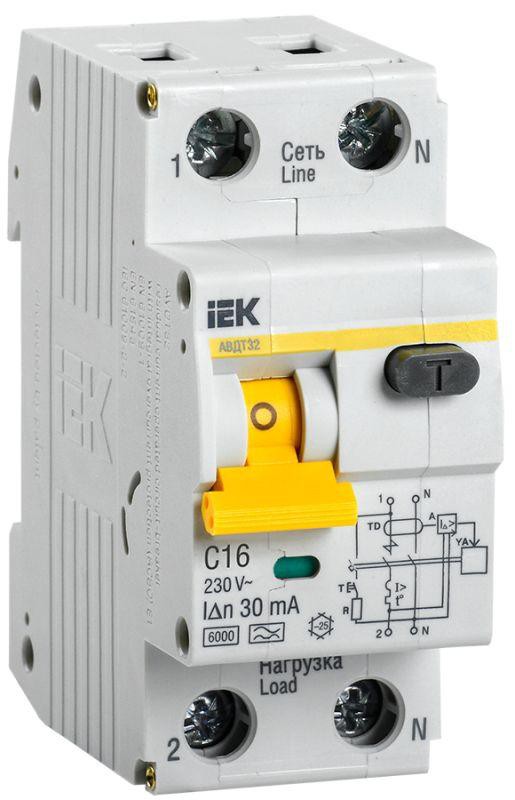

Выключатель автоматический дифференциального тока 2п (1P+N) C 16А 30мА тип A 6кА АВДТ-32 IEK MAD22-5-016-C-30

Дифференциальный автомат IEK серии АВДТ-32, арт. MAD22-5-016-C-30 — двухполюсный (1P+N), 16 А (типовые розеточные линии), ток утечки 30 мА (защита человека), тип A, характеристика C, отключающая способность 6 кА. Дифавтомат (АВДТ) совмещает автомат и УЗО: защита от перегрузки, короткого замыкания и утечки тока в одном корпусе.

Где ставят: розеточные группы с электроникой, стиральная, кухня, ванная — типовой бытовой АВДТ. 30 мА — стандарт для защиты человека в квартирах и офисах (розетки, ванная, стиральная). Тип A ловит и переменную, и пульсирующую постоянную утечку — лучше для электроники, стиралок, инверторов.

Зачем это знать

Тип A дороже AC, но спокойнее живёт с импульсными блоками питания, инверторной техникой и частью «умной» нагрузки.

Преимущества

• 1P+N / 2P: одновременный разрыв фазы и нуля на выделенной линии
• Экономит место в щите против пары «автомат + УЗО» на одной линии
• Отключающая способность 6 кА — чуть выше бытового стандарта
• Бренд IEK — наличие на складе в Екатеринбурге, удобно докупить в тот же щит
• Три защиты в одном корпусе: перегрузка, короткое замыкание и ток утечки
• Характеристика C: Кривая C — самый частый выбор для розеток и бытовой техники с умеренным пуском

Ключевые характеристики

• Бренд: IEK
• Серия: АВДТ-32
• Полюса: 1P+N (двухполюсный (1P+N))
• Номинальный ток: 16 А
• Ток утечки: 30 мА
• Тип дифференциальной защиты: A
• Характеристика срабатывания: C
• Отключающая способность: 6 кА
• Напряжение: 230 В
• Монтаж: DIN-рейка 35 мм
• Артикул: MAD22-5-016-C-30

Как выбрать за 30 секунд

1. Для этой модели уже задано: 16 А, 30 мА, тип A.
2. Номинал (А) — под кабель и нагрузку линии, как у обычного автомата.
3. Ток утечки (мА) — 30 мА для защиты человека; 100/300 мА — чаще селективная/противопожарная ступень.
4. Тип A / AC — AC для простых нагрузок; A — если много электроники и импульсных БП.
5. Полюса — 1P+N на однофазную группу; 3P/4P для 380 В.

Не путайте дифавтомат с обычным автоматом: без мА и типа A/AC вы не защитите человека от утечки. Если сомневаетесь — пришлите схему щита менеджеру.

Частые вопросы

Чем дифавтомат отличается от УЗО?
УЗО ловит только утечку и не защищает от перегрузки/КЗ. Дифавтомат (АВДТ) делает и то, и другое в одном модуле.

Можно ли вместо дифавтомата поставить автомат + УЗО?
Да, это классическая схема. Дифавтомат экономит место и упрощает заказ, но при срабатывании сложнее сразу понять причину (утечка или сверхток).

Что важнее — 30 мА или тип A?
Сначала уставка мА под задачу линии, затем тип A/AC под характер нагрузки. Номинал в амперах подбирают как у автомата — под кабель.

Хватит ли 30 мА на ванную и стиральную?
Да, 30 мА — типовая уставка для влажных зон и розеток. Главное — правильный номинал А и тип (часто A) под технику.

Зачем смотреть 6 кА?
Это запас по отключению короткого замыкания у сверхтоковой части АВДТ. В быту чаще 4,5–6 кА; на вводе — выше.

Смотрите также

• Дифавтоматы (АВДТ)
• УЗО
• Модульные автоматы
• УЗО и дифавтоматы: как выбрать
• Характеристики автоматов B/C/D

Описание производителя

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
