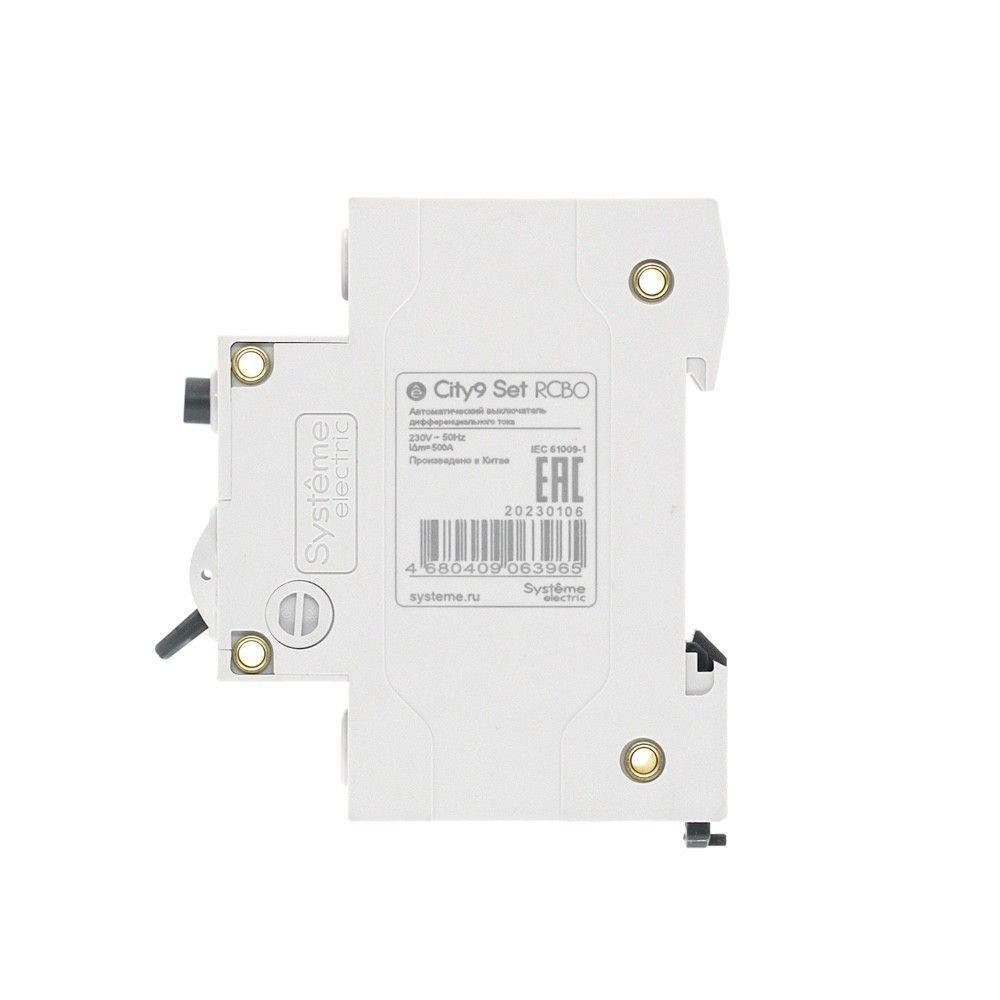

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 10А 4.5кА 30мА Тип-AС 230В City9 Set SE C9D34610

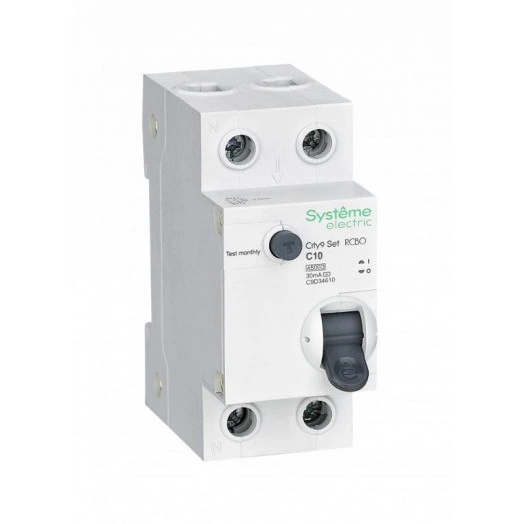

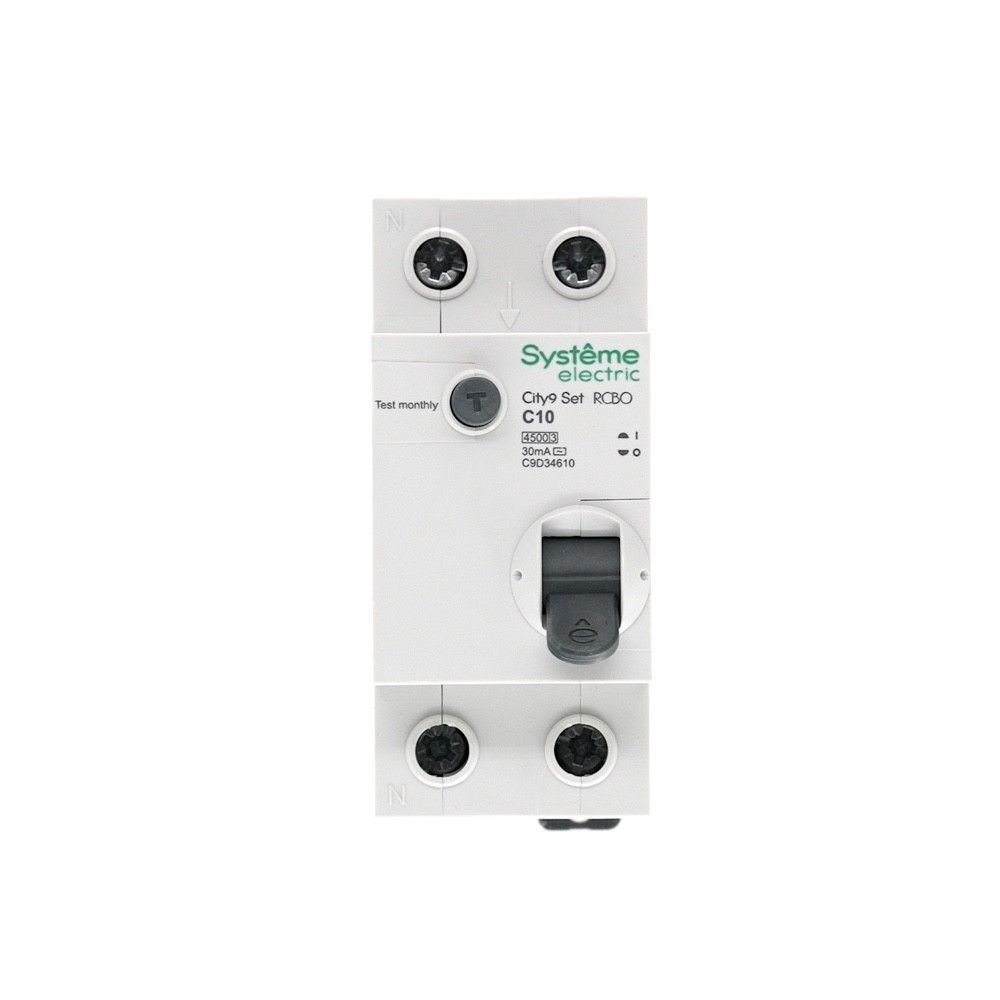

Дифференциальный автомат серии City9 Set, арт. C9D34610 — двухполюсный (1P+N), 10 А (малые группы и освещение), ток утечки 30 мА (защита человека), тип AC, характеристика C, отключающая способность 4,5 кА. Дифавтомат (АВДТ) совмещает автомат и УЗО: защита от перегрузки, короткого замыкания и утечки тока в одном корпусе.

Где ставят: малонагруженные группы и отдельные потребители с дифференциальной защитой. 30 мА — стандарт для защиты человека в квартирах и офисах (розетки, ванная, стиральная). Тип AC реагирует на переменную синусоидальную утечку — базовый бытовой вариант.

Зачем это знать

1P+N рвёт фазу и ноль вместе — удобно для отдельной линии: при утечке линия обесточивается полностью.

Преимущества

• 1P+N / 2P: одновременный разрыв фазы и нуля на выделенной линии
• Экономит место в щите против пары «автомат + УЗО» на одной линии
• Отключающая способность 4,5 кА — уровень для большинства квартирных щитов
• Три защиты в одном корпусе: перегрузка, короткое замыкание и ток утечки
• Характеристика C: Кривая C — самый частый выбор для розеток и бытовой техники с умеренным пуском
• Уставка 30 мА: 30 мА — стандарт для защиты человека в квартирах и офисах (розетки, ванная, стиральная)

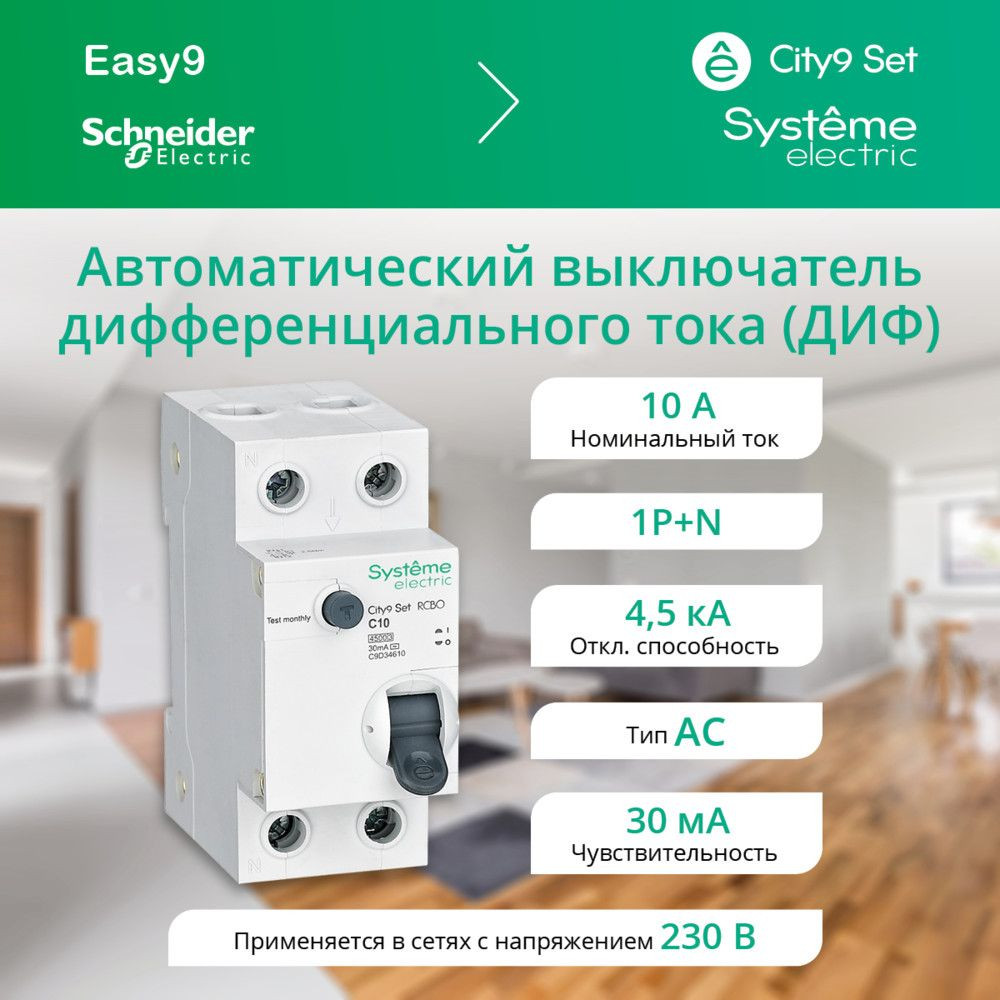

Ключевые характеристики

• Серия: City9 Set
• Полюса: 1P+N (двухполюсный (1P+N))
• Номинальный ток: 10 А
• Ток утечки: 30 мА
• Тип дифференциальной защиты: AC
• Характеристика срабатывания: C
• Отключающая способность: 4,5 кА
• Напряжение: 230 В

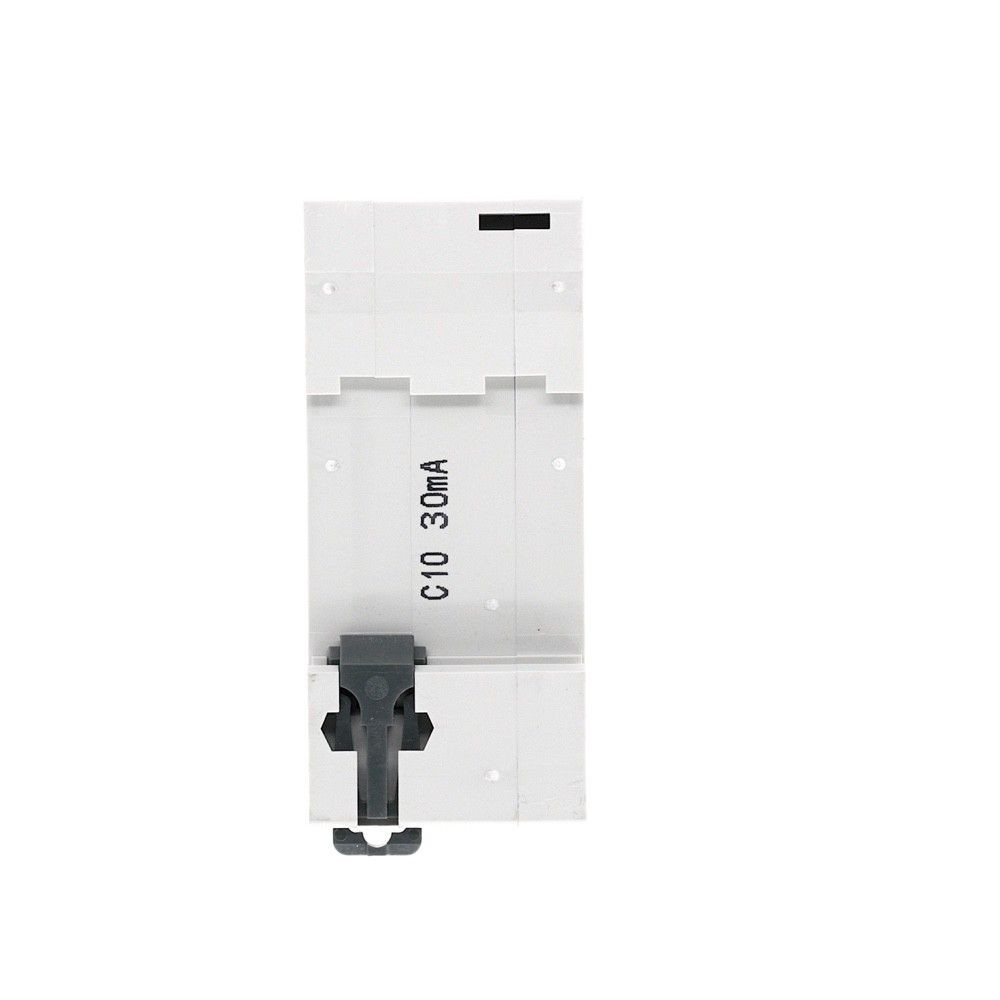

• Монтаж: DIN-рейка 35 мм
• Артикул: C9D34610

Как выбрать за 30 секунд

1. Для этой модели уже задано: 10 А, 30 мА, тип AC.
2. Номинал (А) — под кабель и нагрузку линии, как у обычного автомата.
3. Ток утечки (мА) — 30 мА для защиты человека; 100/300 мА — чаще селективная/противопожарная ступень.
4. Тип A / AC — AC для простых нагрузок; A — если много электроники и импульсных БП.
5. Полюса — 1P+N на однофазную группу; 3P/4P для 380 В.

Не путайте дифавтомат с обычным автоматом: без мА и типа A/AC вы не защитите человека от утечки. Если сомневаетесь — пришлите схему щита менеджеру.

Частые вопросы

Чем дифавтомат отличается от УЗО?
УЗО ловит только утечку и не защищает от перегрузки/КЗ. Дифавтомат (АВДТ) делает и то, и другое в одном модуле.

Можно ли вместо дифавтомата поставить автомат + УЗО?
Да, это классическая схема. Дифавтомат экономит место и упрощает заказ, но при срабатывании сложнее сразу понять причину (утечка или сверхток).

Что важнее — 30 мА или тип AC?
Сначала уставка мА под задачу линии, затем тип A/AC под характер нагрузки. Номинал в амперах подбирают как у автомата — под кабель.

Хватит ли 30 мА на ванную и стиральную?
Да, 30 мА — типовая уставка для влажных зон и розеток. Главное — правильный номинал А и тип (часто A) под технику.

Зачем смотреть 4,5 кА?
Это запас по отключению короткого замыкания у сверхтоковой части АВДТ. В быту чаще 4,5–6 кА; на вводе — выше.

Смотрите также

• Дифавтоматы (АВДТ)
• УЗО
• Модульные автоматы
• УЗО и дифавтоматы: как выбрать
• Характеристики автоматов B/C/D

Описание производителя

Точечная защита и максимальная безопасность

Автоматический выключатель дифференциального тока (АВДТ) на 10А — это специализированное устройство для защиты цепей с невысокой нагрузкой. Он объединяет в себе функции автоматического выключателя и УЗО, обеспечивая тройную защиту на одном модуле.

Преимущества дифференциального автомата C9D34610 на 10А:

• ✅ Защита от поражения током. Мгновенно отключает цепь при обнаружении утечки тока от 30 мА (0.03 А) — безопасного для человека значения. Незаменим для повышения безопасности.

• ✅ Защита от пожара. Надежно защищает проводку от перегрева и возгорания, caused by токами перегрузки и короткого замыкания, даже в тонких кабелях.

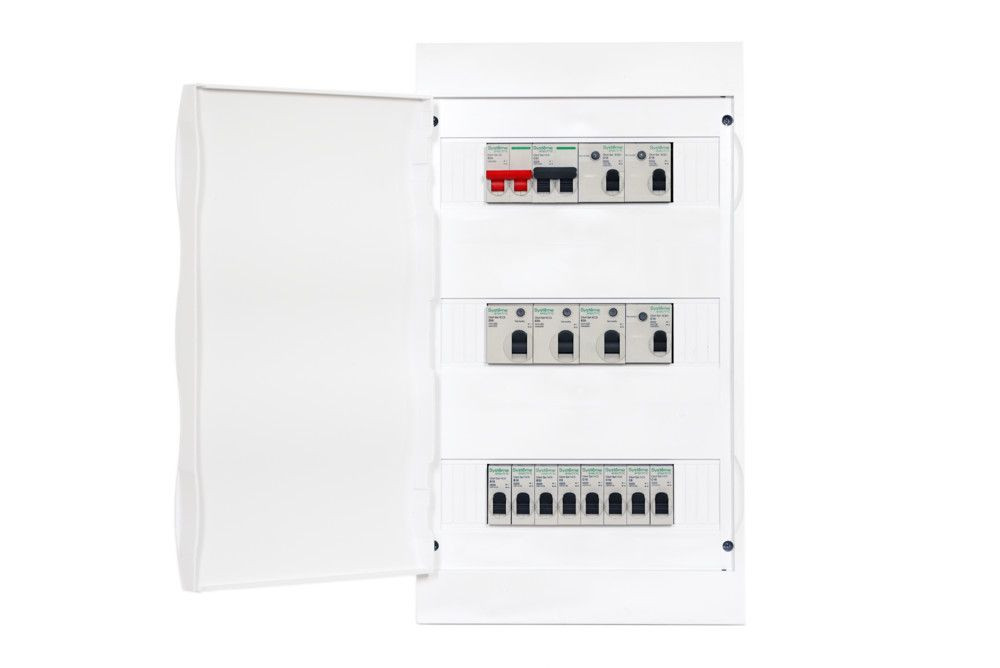

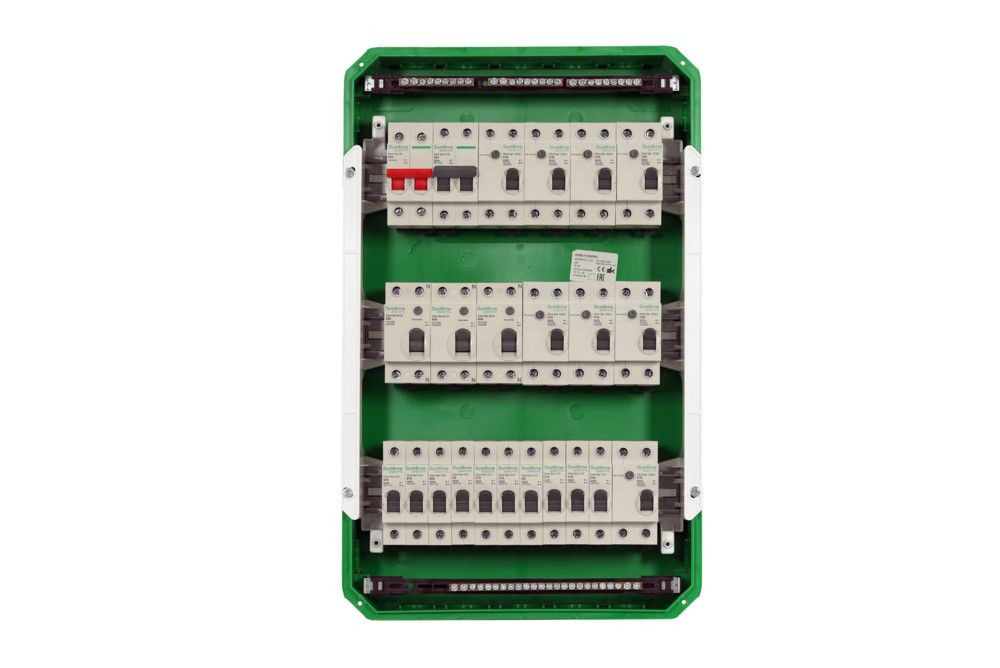

• ✅ Компактность. Занимает всего одно место на DIN-рейке, что позволяет экономить пространство в щитке и создавать аккуратные и функциональные электрощиты.

• ✅ Селективность. Правильно подобранный номинал 10А обеспечивает селективную (избирательную) защиту, отключая только аварийную линию, а не весь объект.

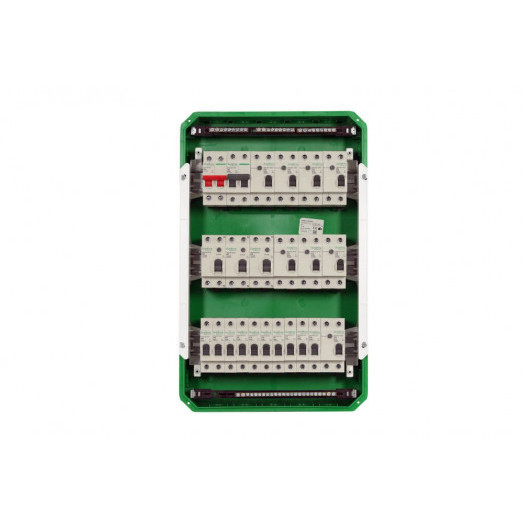

• ✅ Простота подключения. Устанавливается на стандартную DIN-рейку так же легко, как и обычный автомат.

Ключевые технические характеристики:

• Номинальный ток: 10А — идеально для цепей освещения, систем низкоточных линий (слаботочные щиты), маломощных вентиляторов или электродвигателей.

• Время-токовая характеристика: «C» — обеспечивает стабильную работу с умеренными пусковыми токами.

• Утечка (отключающий дифференциальный ток): 30 мА — обеспечивает высокий уровень защиты человека.

• Количество полюсов: 2P (двухполюсный) — обеспечивает полный разрыв цепи (и фазы, и нуля), что повышает безопасность.

• Напряжение: 230/400 В ~

Области применения:

Установите дифференциальный автомат C9D34610 SE на 10А для защиты:

• Осветительных линий по всему дому или квартире.

• Цепей управления и слаботочных систем.

• Маломощных устройств: вытяжных вентиляторов, маломощных насосов, систем автоматики.

• Отдельных линий в гараже или мастерской для освещения.

Почему выбирают C9D34610 City9 ?

Мы предлагаем сертифицированное оборудование, которое соответствует строгим стандартам качества и безопасности. Надежность, проверенная временем, и доступная цена делают дифференциальные автоматы E7000 осознанным выбором для вашего проекта.
