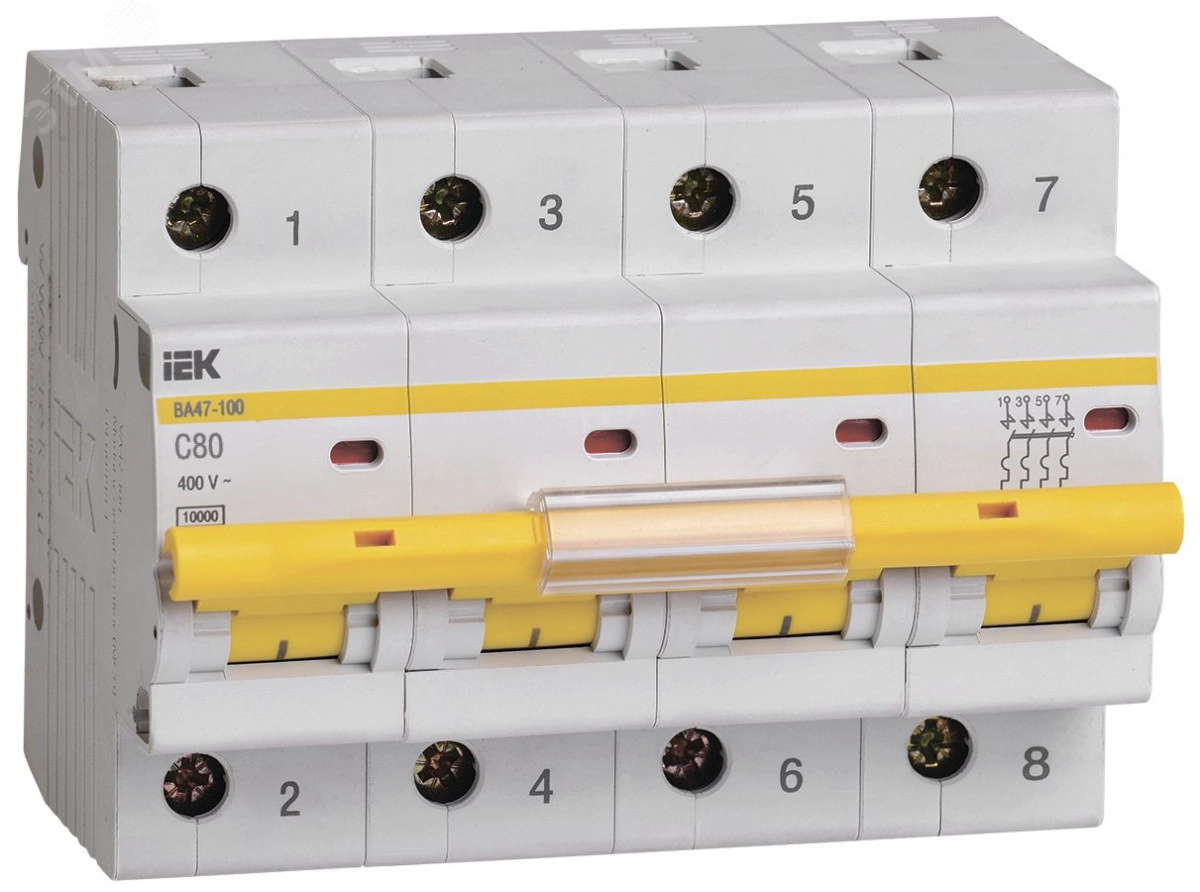

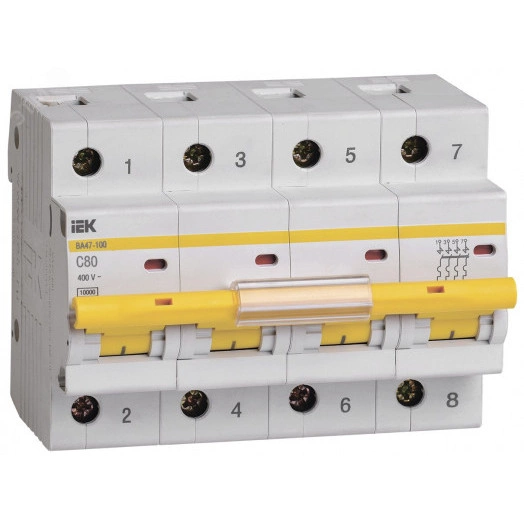

Выключатель автоматический четырехполюсный 80А С ВА47-100 10кА

Автоматический выключатель IEK серии ВА47-100, арт. MVA40-4-080-C — четырёхполюсный, 80 А (вводные / силовые линии — сверяйте кабель), характеристика C, отключающая способность 10 кА. Модульный автомат на DIN-рейку: защищает линию от перегрузки и короткого замыкания.

Где ставят: трёхфазное распределение и силовые линии в щите 380 В. Кривая C — самый частый выбор для квартир и офисов: техника с умеренным пусковым током.

Зачем это знать

ВА47-100 рассчитан на более жёсткий режим отключения — его часто ставят ближе к вводу, а не на каждую лампу.

Преимущества

• Многополюсное исполнение для трёхфазных потребителей и распределения 400 В
• Отключающая способность 10 кА — повышенная отключающая способность для вводов и промышленных распределений
• Индикация положения рычага и понятная маркировка номинала на лицевой панели
• Характеристика C: Кривая C — самый частый выбор для квартир и офисов: техника с умеренным пусковым током
• Серия с повышенным запасом по отключению — уместна ближе к вводу и в нагруженных щитах
• Две защиты в одном корпусе: тепловая от перегрузки и электромагнитная от короткого замыкания

Ключевые характеристики

• Бренд: IEK
• Серия: ВА47-100
• Полюса: 4P (четырёхполюсный)
• Номинальный ток: 80 А
• Характеристика срабатывания: C
• Отключающая способность: 10 кА
• Напряжение: 400 В
• Монтаж: DIN-рейка 35 мм
• Артикул: MVA40-4-080-C

Как выбрать за 30 секунд

1. Для этой модели номинал уже задан: 80 А — вводные / силовые линии — сверяйте кабель.
2. Номинал (А) — под сечение кабеля и расчётную нагрузку линии, а не «с запасом наугад».
3. Характеристика B/C/D — под тип нагрузки: свет/розетки → чаще B или C; двигатели с жёстким пуском → D.
4. Полюса — 1P на фазную группу, 2P если нужно рвать N, 3P/4P для 380 В.
5. кА — запас по току КЗ: для квартиры обычно хватает 4,5 кА; на вводе уточняйте проект.

Если сомневаетесь между соседними номиналами — лучше свериться со схемой щита или спросить менеджера: ошибка в амперах дороже разницы в цене автомата.

Частые вопросы

Чем автомат отличается от выключателя в комнате?
Комнатный выключатель просто включает свет. Автомат в щите ещё и сам отключает линию при перегрузе или коротком замыкании — это защита, а не «кнопка удобства».

Можно ли поставить номинал побольше «на всякий случай»?
Нет: слишком большой автомат не защитит тонкий кабель. Номинал подбирают под провод и нагрузку, иначе риск нагрева скрытой проводки.

Что важнее — бренд или характеристика C?
Сначала ток, полюса и кривая под задачу. Бренд влияет на тактику, наличие аксессуаров и привычку монтажников, но не заменяет правильный номинал.

Зачем смотреть 10 кА?
Это запас, который автомат обязан отключить при коротком замыкании. В быту чаще достаточно 4,5 кА; на вводе и в промышленности — выше.

Смотрите также

• Модульные автоматические выключатели
• Однополюсные
• Двухполюсные
• Трёхполюсные
• Четырёхполюсные
• Как выбрать автомат IEK

Описание производителя

Коммутационный аппарат предназначенный для автоматического отключения источника питания при появлении сверхтоков. Рекомендуются к применению в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий. Преимущества: Широкий ассортимент. Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели с индикатором состояния контактов. Монолитная лицевая панель.Индикатор состояния контактов. Повышенная износостойкость за счет применения контактной группы из серебросодержащего композита. Защита механизма теплового расцепителя плексигласовой вставкой. Присутствует возможность опломбировки выводов. Безвинтовое присоединение широкого ассортимента доп. устройств. Возможность двойного одновременного присоединения шинами PIN и FORK. Широкий климатический диапазон использования от -40С до +50С
