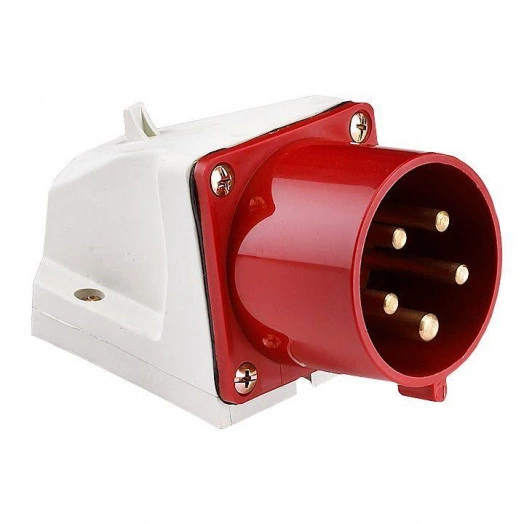

Вилка стационарная 525 32А 3P+PE+N 380В IP44 EKF ps-525-32-380

Вилка силовая CEE накладная EKF, арт. ps-525-32-380 (32 А, контакты 3P+N+E, IP44). Ответная часть — розетка CEE с теми же номиналом и схемой контактов. Стационарный настенный монтаж на поверхность. Схема 3P+N+E — три фазы, нейтраль и PE.

Силовые разъёмы стандарта IEC 60309 (CEE) используют там, где нужна безопасная разъёмная линия для инструмента, станков и временного питания. Применение: станки, бетономешалки, компрессоры и трёхфазный инструмент; IP44 закрывает брызги и твёрдые частицы на площадке.

Преимущества

• Контакт PE в положении 6h — стандартная ориентация для совместимости с ответной частью
• Винтовые зажимы с фиксацией жил; сечение кабеля сверяйте с паспортом (ориентир до 6 мм² (ориентир, см. паспорт))
• IP44 — защита от твёрдых частиц и брызг, типичный выбор для стройки и цеха
• Откидная крышка закрывает контактную группу, когда линия не используется
• Стационарный монтаж на стену, щит или панель оборудования
• Термопластиковый корпус — износостойкость и диэлектрические свойства для площадки

Ключевые характеристики

• Бренд: EKF
• Серия: PROxima (EKF)
• Номинальный ток: 32 А
• Напряжение: 380 В
• Частота: 50/60 Гц
• Число полюсов / схема: 3P+N+E (5 контактов)
• Положение заземляющего контакта: 6h
• Цветовая кодировка: красный (обычно ~380–415 В)
• Степень защиты: IP44
• Температура эксплуатации: −25…+40 °C (типовой для серии, см. паспорт)
• Сечение проводника: до 6 мм² (ориентир, см. паспорт)
• Исполнение: накладной / настенный
• Материал корпуса: термопласт
• Стандарт: IEC 60309 / ГОСТ IEC 60309
• Гарантия / ресурс: гарантийные сроки — по паспорту EKF (хранение/эксплуатация до 7 лет в карточке завода)
• Артикул: ps-525-32-380

Подбор пары и совместимость

Пара подбирается по трём осям: ток, схема контактов и IP. Вилка и розетка должны совпадать — иначе стыковка невозможна или опасна.

Для этой карточки ориентир: 32 А, 3P+N+E, IP44. На странице товара удобно переключать соседние номиналы пилюлями.

Бытовые розетки Schuko не совместимы с «лицом» CEE — это разные стандарты.

Частые вопросы

Чем IP44 отличается от IP67?
IP44 защищает от брызг и крупных частиц — типичный выбор для стройки и цеха. IP67 рассчитан на более жёсткую среду (пыль, сильные струи / кратковременное воздействие воды). Берите тот же IP у вилки и розетки.

Что значат 2P+E, 3P+E и 3P+N+E?
2P+E — фаза, нейтраль (или вторая линия) и PE (обычно 220–230 В). 3P+E — три фазы и PE без нейтрали. 3P+N+E — три фазы, нейтраль и PE (часто 380–415 В).

Можно ли включать в обычную розетку 220 В?
Нет: промышленный разъём CEE не стыкуется с бытовой Schuko. Нужна ответная часть того же стандарта IEC 60309.

Смотрите также

• Разъёмы силовые
• Вилки кабельные CEE
• Розетки кабельные CEE
• Розетки накладные CEE
• Вилки накладные CEE
• Разъёмы 32 А
• Разъёмы IP44

Описание производителя

В ассортимент продукции EKF входит широкий спектр силовых разъемов различного назначения. Силовые разъемы EKF – это стационарные и переносные вилки и розетки с номиналом 16, 32, 63 или 125 А. Данный вид разъемов соответствует стандарту CEE (IEC60309) и предназначен для подключения высокомощного промышленного и строительного оборудования. Также применяется для подключения мобильных пунктов питания, жилых трейлеров и т.д. Серия каучуковых силовых разъемов EKF включает в себя переносные вилки, розетки и колодки, предназначенные для организации питания от однофазной сети в условиях повышенной влажности и загрязненности. Они могут применятся в промышленности, на приусадебных участках, открытых рынках. Промышленные силовые разъемы EKF PROxima представлены стационарными и переносными розетками и вилками со степенью защиты IP67. Промышленные разъемы применяются там, где необходима повышенная надежность оборудования или присутствует агрессивное воздействие влаги и пыли. Кроме того, компания EKF предлагает разъемы РШ-ВШ, с помощью которых можно подсоединять оборудование мощностью до 7 кВт, например, электрические плиты и варочные панели.
