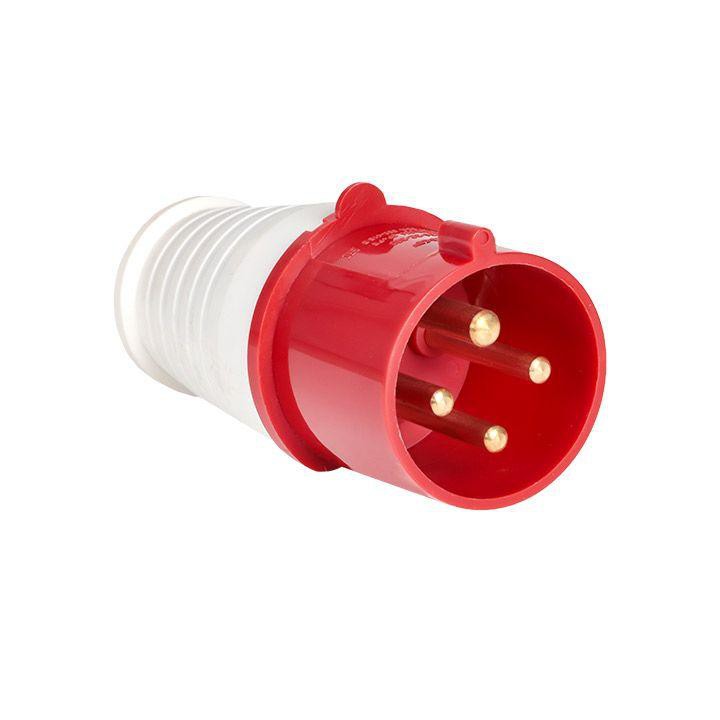

Вилка переносная 014 16А 3P+PE 380В IP44 EKF ps-014-16-380

Вилка силовая CEE кабельная переносная EKF, арт. ps-014-16-380 (16 А, контакты 3P+E, IP44). Ответная часть — розетка CEE с теми же номиналом и схемой контактов. Переносной корпус с кабель-вводом для гибкого шнура. Схема 3P+E — три фазы и PE без нейтрали.

Промышленные вилки и розетки CEE рассчитаны на частые включения и работу в жёстких условиях площадки — в отличие от бытовых Schuko. Применение: мобильные точки питания на объекте, в мастерской и на уличной площадке; IP44 закрывает брызги и твёрдые частицы на площадке; удобно для переносных линий.

Преимущества

• IP44 — защита от твёрдых частиц и брызг, типичный выбор для стройки и цеха
• Откидная крышка закрывает контактную группу, когда линия не используется
• Кабель-ввод (сальник/уплотнительная гайка) под гибкий шнур — для переносных линий
• Эргономичный корпус удобно стыковать и расстыковывать в перчатках
• Термопластиковый корпус — износостойкость и диэлектрические свойства для площадки
• Линейка EKF PROxima: промышленный CEE для стройки, цеха и мобильных точек питания

Ключевые характеристики

• Бренд: EKF
• Серия: PROxima (EKF)
• Номинальный ток: 16 А
• Напряжение: 380 В
• Частота: 50/60 Гц
• Число полюсов / схема: 3P+E (4 контактов)
• Положение заземляющего контакта: 6h
• Цветовая кодировка: красный (обычно ~380–415 В)
• Степень защиты: IP44
• Температура эксплуатации: −25…+40 °C (типовой для серии, см. паспорт)
• Сечение проводника: до 2,5 мм² (ориентир, см. паспорт)
• Исполнение: кабельный / переносной
• Материал корпуса: термопласт
• Стандарт: IEC 60309 / ГОСТ IEC 60309
• Гарантия / ресурс: гарантийные сроки — по паспорту EKF (хранение/эксплуатация до 7 лет в карточке завода)
• Артикул: ps-014-16-380

Подбор пары и совместимость

Пара подбирается по трём осям: ток, схема контактов и IP. Вилка и розетка должны совпадать — иначе стыковка невозможна или опасна.

Для этой карточки ориентир: 16 А, 3P+E, IP44. На странице товара удобно переключать соседние номиналы пилюлями.

Бытовые розетки Schuko не совместимы с «лицом» CEE — это разные стандарты.

Частые вопросы

Чем IP44 отличается от IP67?
IP44 защищает от брызг и крупных частиц — типичный выбор для стройки и цеха. IP67 рассчитан на более жёсткую среду (пыль, сильные струи / кратковременное воздействие воды). Берите тот же IP у вилки и розетки.

Что значат 2P+E, 3P+E и 3P+N+E?
2P+E — фаза, нейтраль (или вторая линия) и PE (обычно 220–230 В). 3P+E — три фазы и PE без нейтрали. 3P+N+E — три фазы, нейтраль и PE (часто 380–415 В).

Можно ли включать в обычную розетку 220 В?
Нет: промышленный разъём CEE не стыкуется с бытовой Schuko. Нужна ответная часть того же стандарта IEC 60309.

Смотрите также

• Разъёмы силовые
• Вилки кабельные CEE
• Розетки кабельные CEE
• Розетки накладные CEE
• Вилки накладные CEE
• Разъёмы 16 А
• Разъёмы IP44

Описание производителя

• НАЗНАЧЕНИЕ
Вилка электрическая кабельная предназначена для применения в сложных эксплуатационных условиях: в строительстве, в производственных помещениях, сельском хозяйстве.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Состоит из корпуса, кабельного ввода и контактной группы. Корпус выполнен из каучука, что позволяет использовать при низких и высоких температурах, в помещениях с повышенной влажностью, в других неблагоприятных условиях. Каучук обладает противоударными и антикоррозийными свойствами. Корпус разборный позволяет легко производить монтаж и устранять мелкие неполадки. Изделие отличается хорошими изностойкими и изоляционными свойствами, надежно и обладает долгим сроком службы.
ПРИНЦИП ДЕЙСТВИЯ
Промышленная вилка с конфигурацией 2р,3р +Е + N (р- число фазных проводников, Е-заземляющий проводник, N-нулевой проводник). В зависимости от модели, длина вилки составляет от 102 до 129 мм, диаметр на входе от 42 до 66 мм. Контакты изготовлены из медно-цинкового сплава, сверху покрыты изоляцией-слоем никеля. Промышленная трехфазная вилка обладает степенью защиты IP44. Эксплуатируется в сети с напряжением от 380 до 415 В, номинальный ток-16, 32,63 А. Кабель при монтаже зажимается с помощью винтов, покрытых антикоррозионным составом.
Преимущества изделий:
1.Повышенная безопасность эксплуатации
2.Защита от попадания внутрь устройства воды, пыли, грязи.
3.Защита от случайного отключения
4.Наличие заземления, обеспечивающего нормальную работу аппаратуры в сети.
