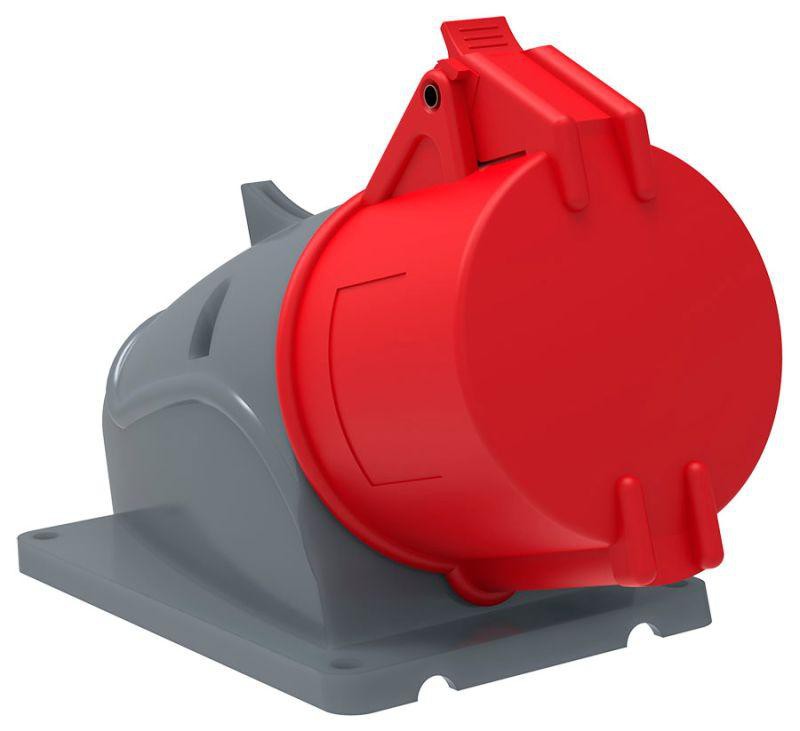

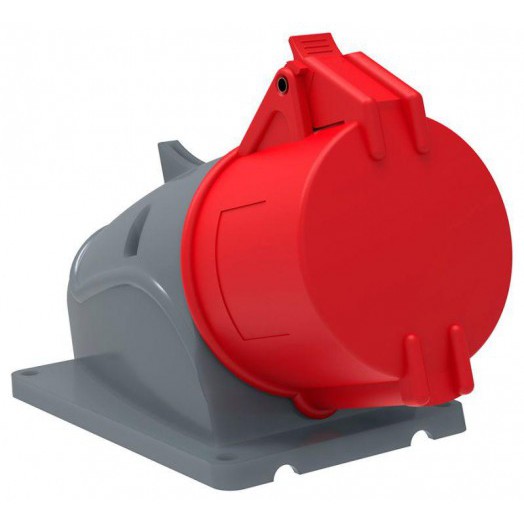

Розетка ОП Magnum 32А 200/346-240/415В 3P+PE+N 6ч ССИ-125 IP44 IEK PSN12-032-5

Розетка силовая CEE IEK, арт. PSN12-032-5 (32 А, контакты 3P+N+E, IP44). Сопрягается с вилкой CEE того же тока, числа полюсов и IP. Схема 3P+N+E — три фазы, нейтраль и PE.

Промышленные вилки и розетки CEE рассчитаны на частые включения и работу в жёстких условиях площадки — в отличие от бытовых Schuko. Применение: временные силовые линии цеха, склада и строительной площадки; IP44 закрывает брызги и твёрдые частицы на площадке.

Преимущества

• Столбчатые зажимы с двумя винтами держат жилу плотнее и снижают риск перегрева в точке контакта
• У розетки удобный рычаг/зацеп крышки — стыковка одной рукой даже в перчатках
• Пластик корпуса с самозатухающими свойствами и запасом по ударной прочности (по паспорту серии)
• Контакт PE в положении 6h — стандартная ориентация для совместимости с ответной частью
• Винтовые зажимы с фиксацией жил; сечение кабеля сверяйте с паспортом (ориентир до 6 мм² (ориентир, см. паспорт))
• IP44 — защита от твёрдых частиц и брызг, типичный выбор для стройки и цеха

Ключевые характеристики

• Бренд: IEK
• Серия: MAGNUM (IEK)
• Номинальный ток: 32 А
• Напряжение: 380–415 В
• Частота: 50/60 Гц
• Число полюсов / схема: 3P+N+E (5 контактов)
• Положение заземляющего контакта: 6h
• Цветовая кодировка: красный (обычно ~380–415 В)
• Степень защиты: IP44
• Температура эксплуатации: −25…+40 °C (типовой для серии, см. паспорт)
• Сечение проводника: до 6 мм² (ориентир, см. паспорт)
• Материал корпуса: термопласт
• Стандарт: IEC 60309 / ГОСТ IEC 60309
• Гарантия / ресурс: гарантия производителя до 5 лет / срок службы до 15 лет (по паспорту IEK MAGNUM)
• Артикул: PSN12-032-5

Подбор пары и совместимость

Пара подбирается по трём осям: ток, схема контактов и IP. Вилка и розетка должны совпадать — иначе стыковка невозможна или опасна.

Для этой карточки ориентир: 32 А, 3P+N+E, IP44. На странице товара удобно переключать соседние номиналы пилюлями.

Бытовые розетки Schuko не совместимы с «лицом» CEE — это разные стандарты.

Частые вопросы

Чем IP44 отличается от IP67?
IP44 защищает от брызг и крупных частиц — типичный выбор для стройки и цеха. IP67 рассчитан на более жёсткую среду (пыль, сильные струи / кратковременное воздействие воды). Берите тот же IP у вилки и розетки.

Что значат 2P+E, 3P+E и 3P+N+E?
2P+E — фаза, нейтраль (или вторая линия) и PE (обычно 220–230 В). 3P+E — три фазы и PE без нейтрали. 3P+N+E — три фазы, нейтраль и PE (часто 380–415 В).

Можно ли включать в обычную розетку 220 В?
Нет: промышленный разъём CEE не стыкуется с бытовой Schuko. Нужна ответная часть того же стандарта IEC 60309.

Смотрите также

• Разъёмы силовые
• Вилки кабельные CEE
• Розетки кабельные CEE
• Розетки накладные CEE
• Вилки накладные CEE
• Разъёмы 32 А
• Разъёмы IP44

Описание производителя

Оригинальная конструкция силовых разъемов MAGNUM разработана инженерами IEK в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников. Конструктивное решение силовых разъемов MAGNUM сочетает в себе лучший мировой опыт в сочетании с рядом специализированных уникальных доработок инженеров IEK.
Прогрессивные конструкторские решения в сочетании с применением высококачественных материалов и высоким уровнем качества производства гарантируют высокую надежность и безопасность конструкции, эргономичность и экологичность изделий, максимальное удобство монтажа и демонтажа силовых разъемов MAGNUM.
Силовые разъемы MAGNUM подходят для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д.
Силовые разъемы MAGNUM IEK производятся в России, на основной производственной площадке ГК IEK.
