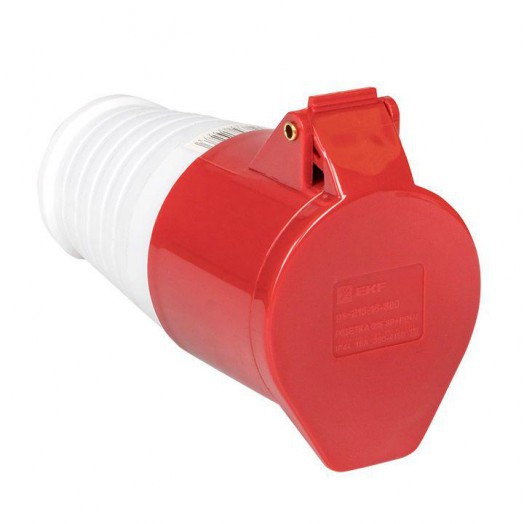

Розетка кабельная 16А 380В 3P+РЕ+N IP44 (215) EKF ps-215-16-380

Розетка силовая CEE кабельная переносная EKF, арт. ps-215-16-380 (16 А, контакты 3P+N+E, IP44). Сопрягается с вилкой CEE того же тока, числа полюсов и IP. Переносной корпус с кабель-вводом для гибкого шнура. Схема 3P+N+E — три фазы, нейтраль и PE.

Разъёмы CEE помогают быстро и безопасно подать питание на объект: цвет и «лицо» контактов подсказывают номинал и схему, а крышка защищает от влаги и пыли. Применение: питание однофазной и трёхфазной нагрузки небольшой мощности в полевых условиях; IP44 закрывает брызги и твёрдые частицы на площадке; удобно для переносных линий.

Преимущества

• Термопластиковый корпус — износостойкость и диэлектрические свойства для площадки
• Линейка EKF PROxima: промышленный CEE для стройки, цеха и мобильных точек питания
• Винтовой зажим жил и цветовая кодировка корпуса по напряжению — быстрее сверить пару на площадке
• Ориентация PE 6h и стандарт IEC 60309 — совместимость с ответной частью того же номинала
• Контакт PE в положении 6h — стандартная ориентация для совместимости с ответной частью
• Винтовые зажимы с фиксацией жил; сечение кабеля сверяйте с паспортом (ориентир до 2,5 мм² (ориентир, см. паспорт))

Ключевые характеристики

• Бренд: EKF
• Серия: PROxima (EKF)
• Номинальный ток: 16 А
• Напряжение: 380 В
• Частота: 50/60 Гц
• Число полюсов / схема: 3P+N+E (5 контактов)
• Положение заземляющего контакта: 6h
• Цветовая кодировка: красный (обычно ~380–415 В)
• Степень защиты: IP44
• Температура эксплуатации: −25…+40 °C (типовой для серии, см. паспорт)
• Сечение проводника: до 2,5 мм² (ориентир, см. паспорт)
• Исполнение: кабельный / переносной
• Материал корпуса: термопласт
• Стандарт: IEC 60309 / ГОСТ IEC 60309
• Гарантия / ресурс: гарантийные сроки — по паспорту EKF (хранение/эксплуатация до 7 лет в карточке завода)
• Артикул: ps-215-16-380

Подбор пары и совместимость

Пара подбирается по трём осям: ток, схема контактов и IP. Вилка и розетка должны совпадать — иначе стыковка невозможна или опасна.

Для этой карточки ориентир: 16 А, 3P+N+E, IP44. На странице товара удобно переключать соседние номиналы пилюлями.

Бытовые розетки Schuko не совместимы с «лицом» CEE — это разные стандарты.

Частые вопросы

Чем IP44 отличается от IP67?
IP44 защищает от брызг и крупных частиц — типичный выбор для стройки и цеха. IP67 рассчитан на более жёсткую среду (пыль, сильные струи / кратковременное воздействие воды). Берите тот же IP у вилки и розетки.

Что значат 2P+E, 3P+E и 3P+N+E?
2P+E — фаза, нейтраль (или вторая линия) и PE (обычно 220–230 В). 3P+E — три фазы и PE без нейтрали. 3P+N+E — три фазы, нейтраль и PE (часто 380–415 В).

Можно ли включать в обычную розетку 220 В?
Нет: промышленный разъём CEE не стыкуется с бытовой Schuko. Нужна ответная часть того же стандарта IEC 60309.

Смотрите также

• Разъёмы силовые
• Вилки кабельные CEE
• Розетки кабельные CEE
• Розетки накладные CEE
• Вилки накладные CEE
• Разъёмы 16 А
• Разъёмы IP44

Описание производителя

Розетка каб. 16A 3P+E+N 380В IP44 ЭКФ (215) ps-215-16-380 – монтажный элемент, аксессуар.
Представляет собой промышленную розетку для кабеля, красного цвета.
Корпус изготовлен из пластика, контакты из латуни. Хорошо защищен от гальванической коррозии. Предусмотрена защита об брызг, песка (IP44). Допускается применение на улице, при соблюдении традиционных требований к применению подобного оборудования.
Номинальное напряжение составляет 380 В. Выдерживает нагрузку до 16 А.
