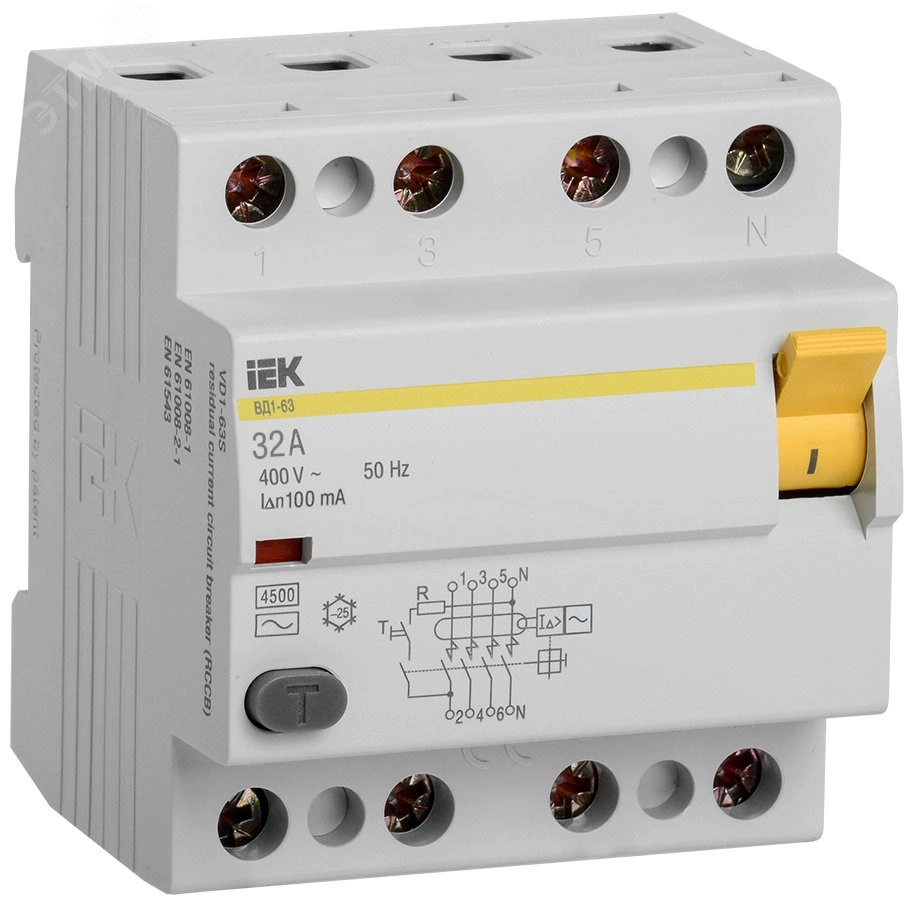

Выключатель дифференциального тока (УЗО) 4п 32А 100мА ВД1-63 АС(Электромеханическое)

Артикул: MDV10-4-032-100

Производитель: IEK

По Екатеринбургу стоимость:

При заказе от 30 000 рублей и весом до 30кг. - бесплатно в пределах ЕКАД.
При заказе до 30 000 рублей или весом более 30кг. - платно, выполняется курьерской службой. Стоимость зависит от веса и адреса доставки (в пределах, либо за пределами ЕКАДа), рассчитывается автоматически при оформлении заказа.

Срок доставки: 1-2 рабочих дня, если заказ сделан и оплачен сегодня до 16:00, или 2-3 рабочих дня, если заказ сделан и оплачен сегодня после 16:00.

Банковские карты UnionPay, Мир
Юридические лица (работаем с НДС)

Гарантируем подлинностьIEK

УЗО IEK серии ВД1-63, арт. MDV10-4-032-100 — четырёхполюсное, 32 А (нагруженные группы / ввод на щиток), ток утечки 100 мА (селективная ступень). УЗО (ВДТ) сравнивает токи в фазе и нуле и отключает линию при утечке на землю. От перегрузки и короткого замыкания нужна отдельная защита автоматом.

Где ставят: трёхфазный ввод или распределение: селективная ступень над групповыми УЗО 30 мА. 100 мА — часто селективная/противопожарная ступень выше групповых 30 мА. тип A/AC указан на корпусе.

Зачем это знать

Селективное УЗО с большой уставкой не ставят вместо 30 мА на розеточную группу — это другая ступень схемы.

Преимущества

Уставка 100 мА: 100 мА — часто селективная/противопожарная ступень выше групповых 30 мА
Кнопка «Тест» на корпусе — периодическая проверка по инструкции
Электромеханическое исполнение — привычная схема для классических щитов
Работает в паре с автоматом: УЗО ловит утечку, автомат — сверхток
Защита человека и имущества от тока утечки на землю
4P: трёхфазные линии и вводы 400 В

Ключевые характеристики

Бренд: IEK
Серия: ВД1-63
Полюса: 4P (четырёхполюсное)
Номинальный ток: 32 А
Ток утечки: 100 мА
Исполнение: электромеханическое
Напряжение: 400 В
Сверхтоковая защита: нет (нужен отдельный автомат)
Монтаж: DIN-рейка 35 мм
Артикул: MDV10-4-032-100

Как выбрать за 30 секунд

Для этой модели уже задано: 32 А, 100 мА.
Номинал (А) — не меньше автомата выше по схеме (сквозной ток через УЗО).
Ток утечки (мА) — 30 мА для человека; 100/300 мА — селективная/противопожарная ступень.
Тип A / AC — AC для простых нагрузок; A — при электронике и импульсных БП.
Полюса — 2P для однофазной сети; 4P для 380 В.

Не путайте УЗО с дифавтоматом: УЗО ловит только утечку. Если нужен один модуль «автомат+утечка» — смотрите АВДТ.

Частые вопросы

Чем УЗО отличается от дифавтомата?
УЗО защищает только от утечки. Дифавтомат (АВДТ) ещё и от перегрузки/КЗ в одном корпусе. УЗО всегда ставят с отдельным автоматом.

Можно ли поставить УЗО без автомата?
Нет: при коротком замыкании или перегрузке УЗО само по себе линию не спасёт. Сначала автомат по номиналу кабеля, затем УЗО.

Что важнее — 100 мА или тип AC?
Сначала уставка мА под задачу линии, затем тип A/AC под характер нагрузки. Номинал А — не меньше автомата выше.

Зачем 100 мА / селективность?
Большая уставка обычно на вводе: при утечке на группе сработает нижнее УЗО 30 мА, а вводное останется включённым.

Смотрите также

Описание производителя

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью. Свыше 50 типоисполнений на 10 номинальных токов.
