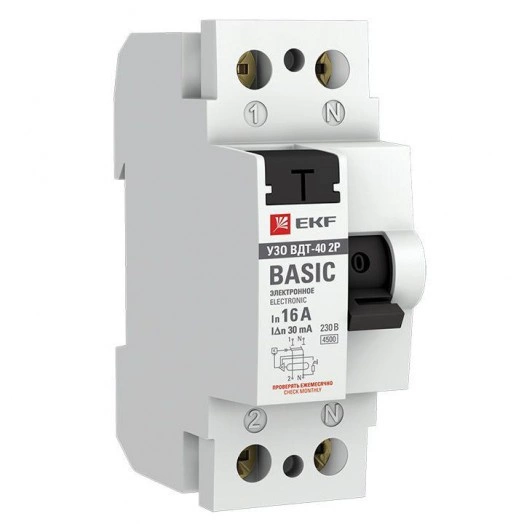

Выключатель дифференциального тока (УЗО) 2п 16А 30мА тип AC Basic электрон.EKF elcb-2-16-30e-sim

УЗО EKF, арт. elcb-2-16-30e-sim — двухполюсное, 16 А (групповые линии), ток утечки 30 мА (защита человека), тип AC. УЗО (ВДТ) сравнивает токи в фазе и нуле и отключает линию при утечке на землю. От перегрузки и короткого замыкания нужна отдельная защита автоматом.

Где ставят: розеточные и влажные зоны квартиры/офиса: защита человека 30 мА. 30 мА — стандарт для защиты человека (розетки, ванная, стиральная). Тип AC — переменная синусоидальная утечка, базовый бытовой вариант.

Зачем это знать

Тип AC — рабочая лошадка для простых активных нагрузок; при обилии электроники смотрите тип A.

Преимущества

• Уставка 30 мА: 30 мА — стандарт для защиты человека (розетки, ванная, стиральная)
• Кнопка «Тест» на корпусе — периодическая проверка по инструкции
• Работает в паре с автоматом: УЗО ловит утечку, автомат — сверхток
• 2P: одновременный разрыв фазы и нуля на однофазной линии
• Бренд EKF — наличие на складе в Екатеринбурге
• Защита человека и имущества от тока утечки на землю

Ключевые характеристики

• Бренд: EKF
• Полюса: 2P (двухполюсное)
• Номинальный ток: 16 А
• Ток утечки: 30 мА
• Тип дифференциальной защиты: AC
• Напряжение: 230 В
• Сверхтоковая защита: нет (нужен отдельный автомат)
• Монтаж: DIN-рейка 35 мм
• Артикул: elcb-2-16-30e-sim

Как выбрать за 30 секунд

1. Для этой модели уже задано: 16 А, 30 мА, тип AC.
2. Номинал (А) — не меньше автомата выше по схеме (сквозной ток через УЗО).
3. Ток утечки (мА) — 30 мА для человека; 100/300 мА — селективная/противопожарная ступень.
4. Тип A / AC — AC для простых нагрузок; A — при электронике и импульсных БП.
5. Полюса — 2P для однофазной сети; 4P для 380 В.

Не путайте УЗО с дифавтоматом: УЗО ловит только утечку. Если нужен один модуль «автомат+утечка» — смотрите АВДТ.

Частые вопросы

Чем УЗО отличается от дифавтомата?
УЗО защищает только от утечки. Дифавтомат (АВДТ) ещё и от перегрузки/КЗ в одном корпусе. УЗО всегда ставят с отдельным автоматом.

Можно ли поставить УЗО без автомата?
Нет: при коротком замыкании или перегрузке УЗО само по себе линию не спасёт. Сначала автомат по номиналу кабеля, затем УЗО.

Что важнее — 30 мА или тип AC?
Сначала уставка мА под задачу линии, затем тип A/AC под характер нагрузки. Номинал А — не меньше автомата выше.

Хватит ли 30 мА на ванную?
Да, 30 мА — типовая уставка для влажных зон. Смотрите ещё тип (часто A) и номинал под автомат группы.

Смотрите также

• УЗО
• Дифавтоматы (АВДТ)
• Модульные автоматы
• УЗО и дифавтоматы: как выбрать

Описание производителя

В линейку модульной автоматики EKF входит широкий ряд моделей выключателей дифференциального тока (УЗО) и автоматических выключателей дифференциального тока (АВДТ).
Функция УЗО с номинальными отключающими дифференциальными токами 10 мА и 30 мА – защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, а также защита электрооборудования при повреждении изоляции проводников.
Устройства защитного отключения функциями защиты сети от короткого замыкания и нагрузки, превышающей допустимую, не обладают, поэтому обязательно применяются в паре «автомат – УЗО».
УЗО на большие дифференциальные токи (от ста миллиампер) обеспечивают пожарную безопасность, препятствуя воспламенению проводки из-за длительного протекания тока утечки.
Дифференциальный автоматический выключатель — аппарат, выполняющий задачи УЗО и автомата. Он ограничивает ток утечки, исключая ситуацию, при которой человек может получить удар электротоком, а также защищает электрооборудование от негативных последствий аварийных режимов работы сети, вызванных коротким замыканием или перегрузкой.
