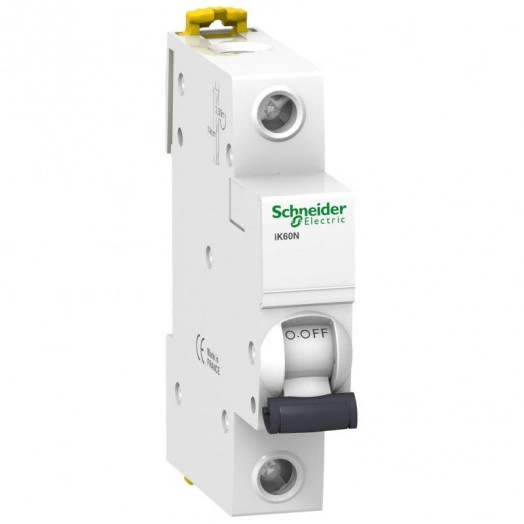

Выключатель автоматический модульный 1п C 6А 6кА iK60 Acti9 SchE A9K24106

Автоматический выключатель Schneider Electric, арт. A9K24106 — однополюсный, характеристика C, отключающая способность 6 кА. Модульный автомат на DIN-рейку: защищает линию от перегрузки и короткого замыкания.

Где ставят: защита групповых и распределительных цепей в жилых и общественных зданиях. Кривая C — самый частый выбор для квартир и офисов: техника с умеренным пусковым током.

Зачем это знать

1P рвёт только фазу. Ноль в щитке остаётся непрерывным — это норма для большинства групповых автоматов.

Преимущества

• Один модуль в щите: экономит место на групповых линиях
• Индикация положения рычага и понятная маркировка номинала на лицевой панели
• Отключающая способность 6 кА — чуть выше бытового стандарта — запас для более «жёстких» щитов
• Характеристика C: Кривая C — самый частый выбор для квартир и офисов: техника с умеренным пусковым током
• Две защиты в одном корпусе: тепловая от перегрузки и электромагнитная от короткого замыкания
• Монтаж на DIN-рейку 35 мм — стандарт для квартирных, этажных и щитовых сборок

Ключевые характеристики

• Бренд: Schneider Electric
• Полюса: 1P (однополюсный)
• Характеристика срабатывания: C
• Отключающая способность: 6 кА
• Напряжение: 230 В
• Монтаж: DIN-рейка 35 мм
• Артикул: A9K24106

Как выбрать за 30 секунд

1. Номинал (А) — под сечение кабеля и расчётную нагрузку линии, а не «с запасом наугад».
2. Характеристика B/C/D — под тип нагрузки: свет/розетки → чаще B или C; двигатели с жёстким пуском → D.
3. Полюса — 1P на фазную группу, 2P если нужно рвать N, 3P/4P для 380 В.
4. кА — запас по току КЗ: для квартиры обычно хватает 4,5 кА; на вводе уточняйте проект.

Если сомневаетесь между соседними номиналами — лучше свериться со схемой щита или спросить менеджера: ошибка в амперах дороже разницы в цене автомата.

Частые вопросы

Чем автомат отличается от выключателя в комнате?
Комнатный выключатель просто включает свет. Автомат в щите ещё и сам отключает линию при перегрузе или коротком замыкании — это защита, а не «кнопка удобства».

Можно ли поставить номинал побольше «на всякий случай»?
Нет: слишком большой автомат не защитит тонкий кабель. Номинал подбирают под провод и нагрузку, иначе риск нагрева скрытой проводки.

Что важнее — бренд или характеристика C?
Сначала ток, полюса и кривая под задачу. Бренд влияет на тактику, наличие аксессуаров и привычку монтажников, но не заменяет правильный номинал.

Зачем смотреть 6 кА?
Это запас, который автомат обязан отключить при коротком замыкании. В быту чаще достаточно 4,5 кА; на вводе и в промышленности — выше.

Смотрите также

• Модульные автоматические выключатели
• Однополюсные
• Двухполюсные
• Трёхполюсные
• Четырёхполюсные
• Как выбрать автомат IEK

Описание производителя

• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.

• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
