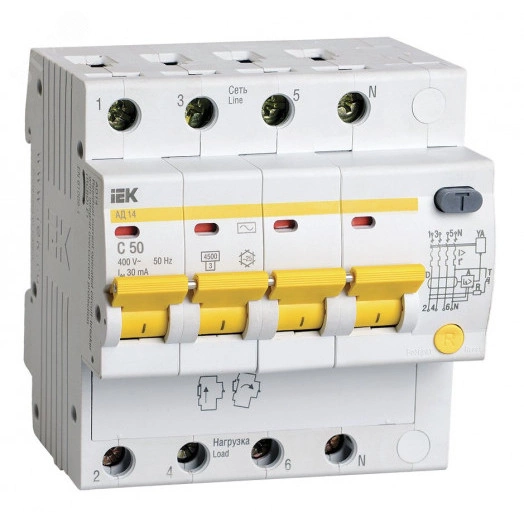

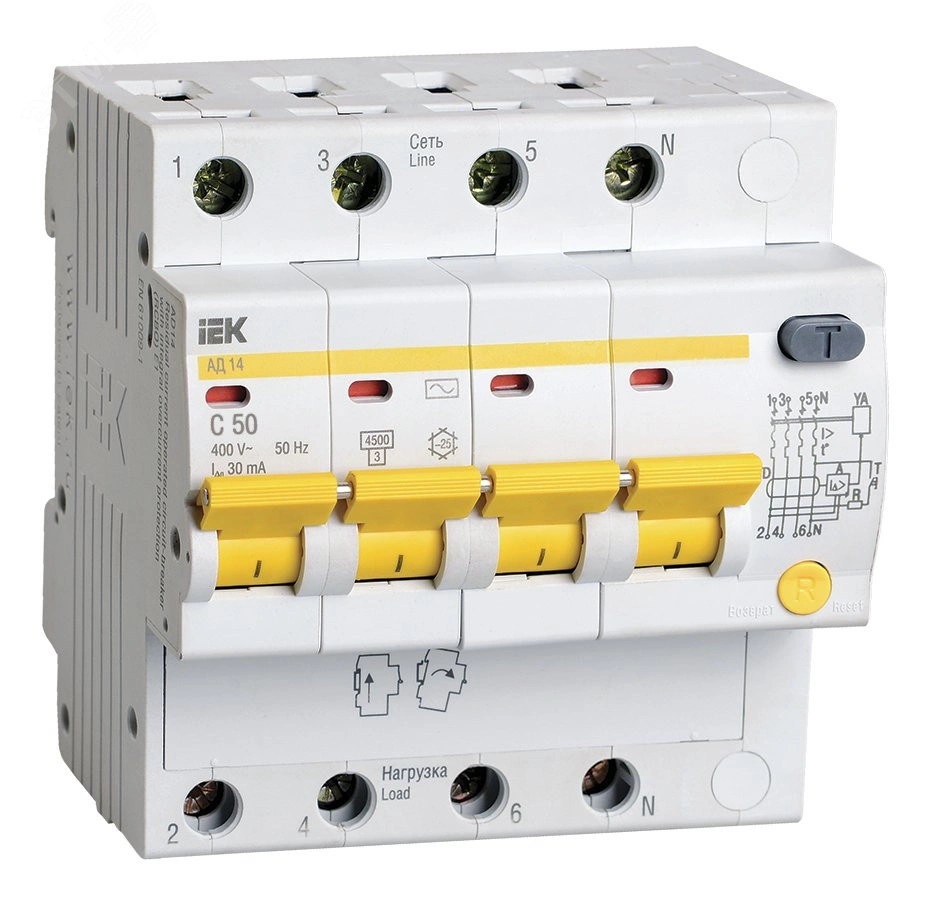

Выключатель автоматический дифференциальный АД-14 4п 50А 30мА С

Дифференциальный автомат IEK, арт. MAD10-4-050-C-030 — четырёхполюсный, 50 А (вводные / силовые линии — сверяйте кабель), ток утечки 30 мА (защита человека), характеристика C. Дифавтомат (АВДТ) совмещает автомат и УЗО: защита от перегрузки, короткого замыкания и утечки тока в одном корпусе.

Где ставят: трёхфазные нагрузки и линии 400 В с защитой от утечки. 30 мА — стандарт для защиты человека в квартирах и офисах (розетки, ванная, стиральная). тип дифференциальной защиты указан на корпусе (A / AC / B).

Зачем это знать

30 мА — «человеческая» уставка: при касании фазного провода под напряжением аппарат должен отключить линию быстрее, чем обычный автомат успеет среагировать на ток.

Преимущества

• Экономит место в щите против пары «автомат + УЗО» на одной линии
• Бренд IEK — наличие на складе в Екатеринбурге, удобно докупить в тот же щит
• Три защиты в одном корпусе: перегрузка, короткое замыкание и ток утечки
• Характеристика C: Кривая C — самый частый выбор для розеток и бытовой техники с умеренным пуском
• Многополюсное исполнение для трёхфазных линий 400 В
• Уставка 30 мА: 30 мА — стандарт для защиты человека в квартирах и офисах (розетки, ванная, стиральная)

Ключевые характеристики

• Бренд: IEK
• Полюса: 4P (четырёхполюсный)
• Номинальный ток: 50 А
• Ток утечки: 30 мА
• Характеристика срабатывания: C
• Напряжение: 400 В
• Монтаж: DIN-рейка 35 мм
• Артикул: MAD10-4-050-C-030

Как выбрать за 30 секунд

1. Для этой модели уже задано: 50 А, 30 мА.
2. Номинал (А) — под кабель и нагрузку линии, как у обычного автомата.
3. Ток утечки (мА) — 30 мА для защиты человека; 100/300 мА — чаще селективная/противопожарная ступень.
4. Тип A / AC — AC для простых нагрузок; A — если много электроники и импульсных БП.
5. Полюса — 1P+N на однофазную группу; 3P/4P для 380 В.

Не путайте дифавтомат с обычным автоматом: без мА и типа A/AC вы не защитите человека от утечки. Если сомневаетесь — пришлите схему щита менеджеру.

Частые вопросы

Чем дифавтомат отличается от УЗО?
УЗО ловит только утечку и не защищает от перегрузки/КЗ. Дифавтомат (АВДТ) делает и то, и другое в одном модуле.

Можно ли вместо дифавтомата поставить автомат + УЗО?
Да, это классическая схема. Дифавтомат экономит место и упрощает заказ, но при срабатывании сложнее сразу понять причину (утечка или сверхток).

Что важнее — 30 мА или тип A?
Сначала уставка мА под задачу линии, затем тип A/AC под характер нагрузки. Номинал в амперах подбирают как у автомата — под кабель.

Хватит ли 30 мА на ванную и стиральную?
Да, 30 мА — типовая уставка для влажных зон и розеток. Главное — правильный номинал А и тип (часто A) под технику.

Смотрите также

• Дифавтоматы (АВДТ)
• УЗО
• Модульные автоматы
• УЗО и дифавтоматы: как выбрать
• Характеристики автоматов B/C/D

Описание производителя

Быстродействующие защитные выключатели обеспечивают защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, в исполнении с уставкой срабатывания 300 мА защиту от пожара из-за возгорания изоляции токоведущих частей, защиту от перегрузки и короткого замыкания, защиту от недопустимого повышения напряжения сети. В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50 В. Преимущества: Возможность одновременного двойного присоединения шиной или гибким проводником. Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков. Защита от сверхтоков в каждом полюсе. Предельная отключающая способность 4,5 кА.
