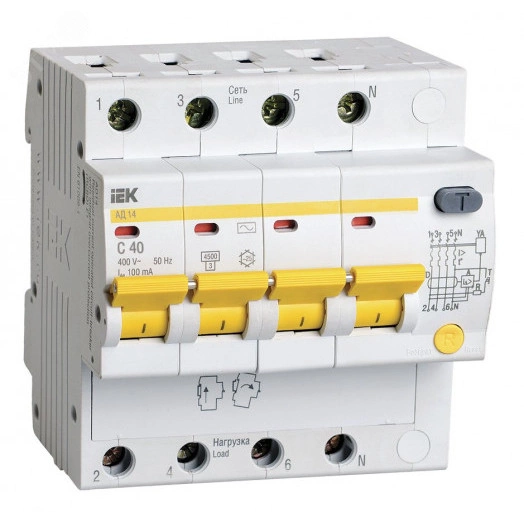

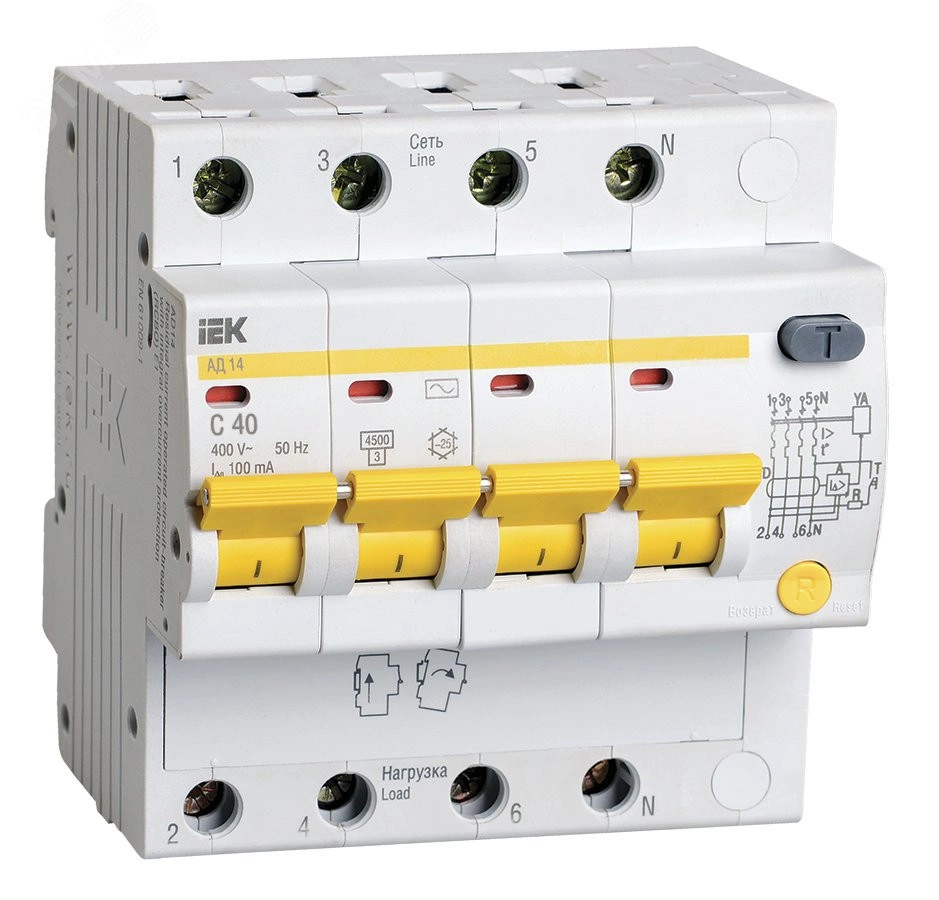

Выключатель автоматический дифференциальный АД-14 4п 40А 100мА С

Артикул: MAD10-4-040-C-100

Производитель: IEK

По Екатеринбургу стоимость:

При заказе от 30 000 рублей и весом до 30кг. - бесплатно в пределах ЕКАД.
При заказе до 30 000 рублей или весом более 30кг. - платно, выполняется курьерской службой. Стоимость зависит от веса и адреса доставки (в пределах, либо за пределами ЕКАДа), рассчитывается автоматически при оформлении заказа.

Срок доставки: 1-2 рабочих дня, если заказ сделан и оплачен сегодня до 16:00, или 2-3 рабочих дня, если заказ сделан и оплачен сегодня после 16:00.

Банковские карты UnionPay, Мир
Юридические лица (работаем с НДС)

Гарантируем подлинностьIEK

Дифференциальный автомат IEK, арт. MAD10-4-040-C-100 — четырёхполюсный, 40 А (силовые потребители и ответвления), ток утечки 100 мА (селективная / противопожарная ступень), характеристика C. Дифавтомат (АВДТ) совмещает автомат и УЗО: защита от перегрузки, короткого замыкания и утечки тока в одном корпусе.

Где ставят: трёхфазный ввод или распределение с противопожарной/селективной ступенью. 100 мА — чаще противопожарная / селективная ступень, не замена 30 мА на розеточных группах. тип дифференциальной защиты указан на корпусе (A / AC / B).

Зачем это знать

100 мА не заменяет 30 мА на розеточных группах: это другая ступень (часто ввод/пожарная селективность).

Преимущества

Экономит место в щите против пары «автомат + УЗО» на одной линии
Бренд IEK — наличие на складе в Екатеринбурге, удобно докупить в тот же щит
Уставка 100 мА: 100 мА — чаще противопожарная / селективная ступень, не замена 30 мА на розеточных группах
Три защиты в одном корпусе: перегрузка, короткое замыкание и ток утечки
Характеристика C: Кривая C — самый частый выбор для розеток и бытовой техники с умеренным пуском
Многополюсное исполнение для трёхфазных линий 400 В

Ключевые характеристики

Бренд: IEK
Полюса: 4P (четырёхполюсный)
Номинальный ток: 40 А
Ток утечки: 100 мА
Характеристика срабатывания: C
Напряжение: 400 В
Монтаж: DIN-рейка 35 мм
Артикул: MAD10-4-040-C-100

Как выбрать за 30 секунд

Для этой модели уже задано: 40 А, 100 мА.
Номинал (А) — под кабель и нагрузку линии, как у обычного автомата.
Ток утечки (мА) — 30 мА для защиты человека; 100/300 мА — чаще селективная/противопожарная ступень.
Тип A / AC — AC для простых нагрузок; A — если много электроники и импульсных БП.
Полюса — 1P+N на однофазную группу; 3P/4P для 380 В.

Не путайте дифавтомат с обычным автоматом: без мА и типа A/AC вы не защитите человека от утечки. Если сомневаетесь — пришлите схему щита менеджеру.

Частые вопросы

Чем дифавтомат отличается от УЗО?
УЗО ловит только утечку и не защищает от перегрузки/КЗ. Дифавтомат (АВДТ) делает и то, и другое в одном модуле.

Можно ли вместо дифавтомата поставить автомат + УЗО?
Да, это классическая схема. Дифавтомат экономит место и упрощает заказ, но при срабатывании сложнее сразу понять причину (утечка или сверхток).

Что важнее — 100 мА или тип A?
Сначала уставка мА под задачу линии, затем тип A/AC под характер нагрузки. Номинал в амперах подбирают как у автомата — под кабель.

Зачем 100 мА, если есть 30 мА?
Большая уставка обычно стоит выше по схеме (ввод/селективность) и не заменяет 30 мА на групповых линиях.

Смотрите также

Описание производителя

Быстродействующие защитные выключатели обеспечивают защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования, в исполнении с уставкой срабатывания 300 мА защиту от пожара из-за возгорания изоляции токоведущих частей, защиту от перегрузки и короткого замыкания, защиту от недопустимого повышения напряжения сети. В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50 В. Преимущества: Возможность одновременного двойного присоединения шиной или гибким проводником. Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков. Защита от сверхтоков в каждом полюсе. Предельная отключающая способность 4,5 кА.
