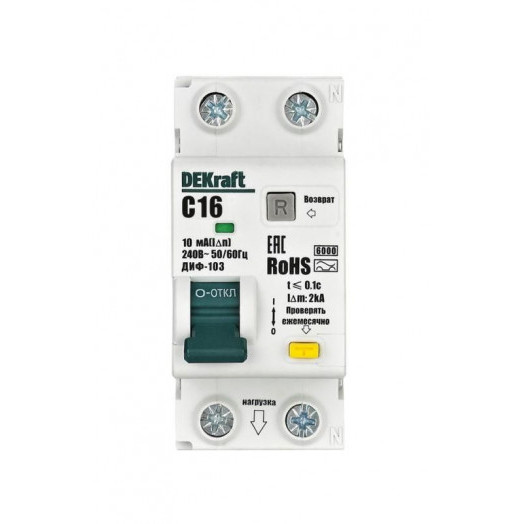

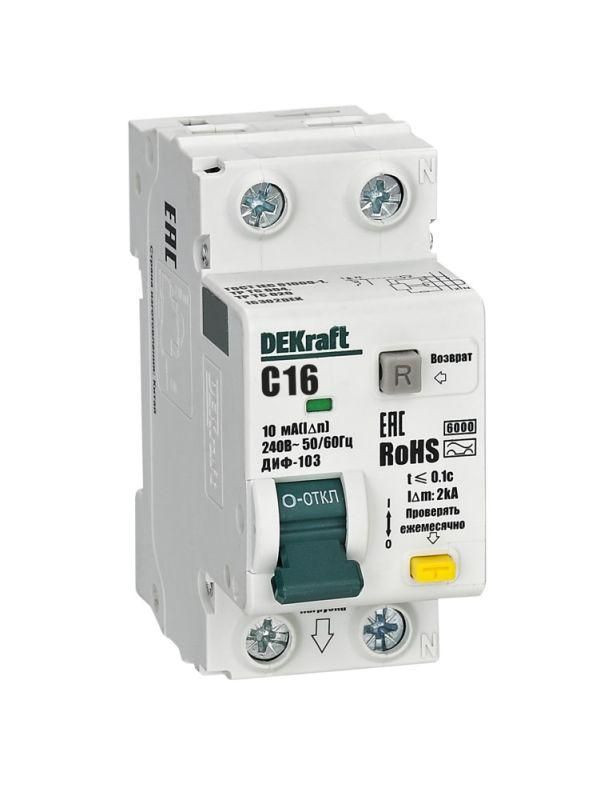

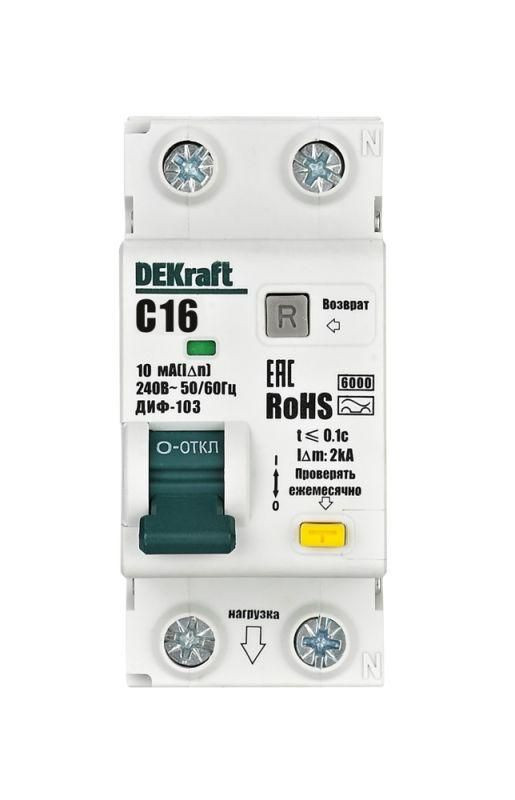

Выключатель автоматический дифференциального тока (АВДТ) 1P+N 16А 10мА AC х-ка C ДИФ-103 6кА DEKraft 16302DEK

Дифференциальный автомат DEKraft серии ДИФ-103, арт. 16302DEK — двухполюсный (1P+N), 16 А (типовые розеточные линии), ток утечки 10 мА (повышенная чувствительность), тип AC, отключающая способность 6 кА. Дифавтомат (АВДТ) совмещает автомат и УЗО: защита от перегрузки, короткого замыкания и утечки тока в одном корпусе.

Где ставят: чувствительная защита отдельных потребителей во влажных зонах. 10 мА — повышенная чувствительность; чаще для влажных зон и особых требований проекта. Тип AC реагирует на переменную синусоидальную утечку — базовый бытовой вариант.

Зачем это знать

1P+N рвёт фазу и ноль вместе — удобно для отдельной линии: при утечке линия обесточивается полностью.

Преимущества

• 1P+N / 2P: одновременный разрыв фазы и нуля на выделенной линии
• Экономит место в щите против пары «автомат + УЗО» на одной линии
• Бренд DEKraft — наличие на складе в Екатеринбурге, удобно докупить в тот же щит
• Отключающая способность 6 кА — чуть выше бытового стандарта
• Уставка 10 мА: 10 мА — повышенная чувствительность; чаще для влажных зон и особых требований проекта
• Три защиты в одном корпусе: перегрузка, короткое замыкание и ток утечки

Ключевые характеристики

• Бренд: DEKraft
• Серия: ДИФ-103
• Полюса: 1P+N (двухполюсный (1P+N))
• Номинальный ток: 16 А
• Ток утечки: 10 мА
• Тип дифференциальной защиты: AC
• Отключающая способность: 6 кА
• Напряжение: 230 В
• Монтаж: DIN-рейка 35 мм
• Артикул: 16302DEK

Как выбрать за 30 секунд

1. Для этой модели уже задано: 16 А, 10 мА, тип AC.
2. Номинал (А) — под кабель и нагрузку линии, как у обычного автомата.
3. Ток утечки (мА) — 30 мА для защиты человека; 100/300 мА — чаще селективная/противопожарная ступень.
4. Тип A / AC — AC для простых нагрузок; A — если много электроники и импульсных БП.
5. Полюса — 1P+N на однофазную группу; 3P/4P для 380 В.

Не путайте дифавтомат с обычным автоматом: без мА и типа A/AC вы не защитите человека от утечки. Если сомневаетесь — пришлите схему щита менеджеру.

Частые вопросы

Чем дифавтомат отличается от УЗО?
УЗО ловит только утечку и не защищает от перегрузки/КЗ. Дифавтомат (АВДТ) делает и то, и другое в одном модуле.

Можно ли вместо дифавтомата поставить автомат + УЗО?
Да, это классическая схема. Дифавтомат экономит место и упрощает заказ, но при срабатывании сложнее сразу понять причину (утечка или сверхток).

Что важнее — 10 мА или тип AC?
Сначала уставка мА под задачу линии, затем тип A/AC под характер нагрузки. Номинал в амперах подбирают как у автомата — под кабель.

Зачем смотреть 6 кА?
Это запас по отключению короткого замыкания у сверхтоковой части АВДТ. В быту чаще 4,5–6 кА; на вводе — выше.

Смотрите также

• Дифавтоматы (АВДТ)
• УЗО
• Модульные автоматы
• УЗО и дифавтоматы: как выбрать
• Характеристики автоматов B/C/D

Описание производителя

Автоматические выключатели дифференциального тока серии ДИФ-103 6кА NEW Dekraft, 1P+N, номинальный ток 16 А, ном. диф. ток 10 мА, тип диф. расцепителя - AC, кривая отключения - С, Icn, Ics 6 кА, тип устройства - электронный, монтаж – на DIN-рейку. АВДТ обеспечивают три вида защиты — от короткого замыкания, перегрузки и возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям). АВДТ с отключающей способностью 6кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и распределительных установках в общественных, административных, производственных, промышленных и других подобных зданиях.
