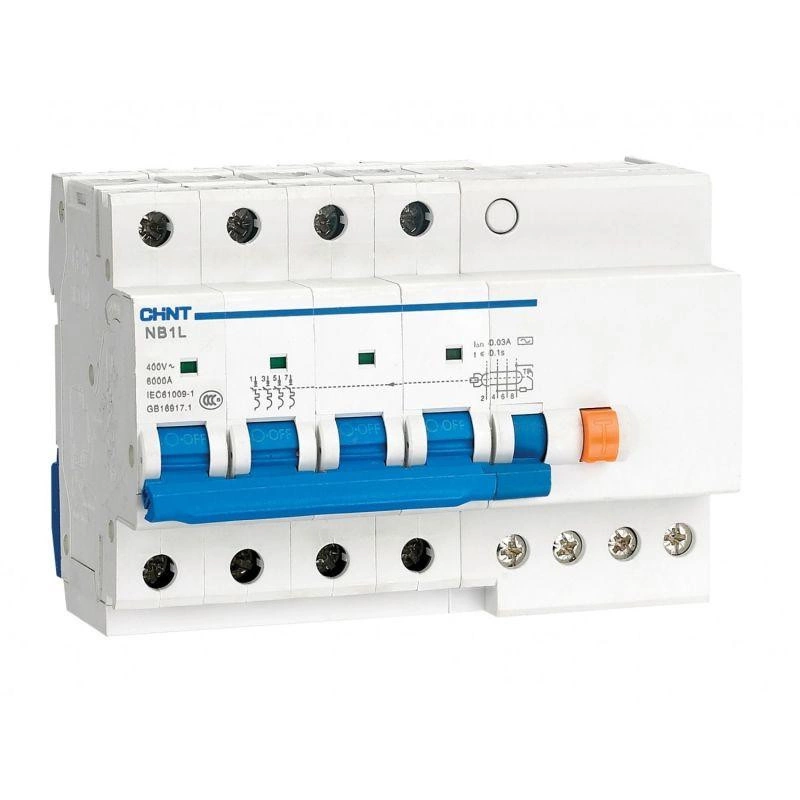

Выключатель автоматический дифференциального тока 4п C 63А 30мА тип AC 6кА NB1L-63 (R) CHINT 198419

Артикул: 198419

Производитель: CHINT

По Екатеринбургу стоимость:

При заказе от 30 000 рублей и весом до 30кг. - бесплатно в пределах ЕКАД.
При заказе до 30 000 рублей или весом более 30кг. - платно, выполняется курьерской службой. Стоимость зависит от веса и адреса доставки (в пределах, либо за пределами ЕКАДа), рассчитывается автоматически при оформлении заказа.

Срок доставки: 1-2 рабочих дня, если заказ сделан и оплачен сегодня до 16:00, или 2-3 рабочих дня, если заказ сделан и оплачен сегодня после 16:00.

Банковские карты UnionPay, Мир
Юридические лица (работаем с НДС)

Гарантируем подлинностьCHINT

Дифференциальный автомат CHINT, арт. 198419 — четырёхполюсный, 63 А (вводные / силовые линии — сверяйте кабель), ток утечки 30 мА (защита человека), тип AC, характеристика C, отключающая способность 6 кА. Дифавтомат (АВДТ) совмещает автомат и УЗО: защита от перегрузки, короткого замыкания и утечки тока в одном корпусе.

Где ставят: трёхфазные нагрузки и линии 400 В с защитой от утечки. 30 мА — стандарт для защиты человека в квартирах и офисах (розетки, ванная, стиральная). Тип AC реагирует на переменную синусоидальную утечку — базовый бытовой вариант.

Зачем это знать

30 мА — «человеческая» уставка: при касании фазного провода под напряжением аппарат должен отключить линию быстрее, чем обычный автомат успеет среагировать на ток.

Преимущества

Экономит место в щите против пары «автомат + УЗО» на одной линии
Отключающая способность 6 кА — чуть выше бытового стандарта
Три защиты в одном корпусе: перегрузка, короткое замыкание и ток утечки
Характеристика C: Кривая C — самый частый выбор для розеток и бытовой техники с умеренным пуском
Бренд CHINT — наличие на складе в Екатеринбурге, удобно докупить в тот же щит
Многополюсное исполнение для трёхфазных линий 400 В

Ключевые характеристики

Бренд: CHINT
Полюса: 4P (четырёхполюсный)
Номинальный ток: 63 А
Ток утечки: 30 мА
Тип дифференциальной защиты: AC
Характеристика срабатывания: C
Отключающая способность: 6 кА
Напряжение: 400 В
Монтаж: DIN-рейка 35 мм
Артикул: 198419

Как выбрать за 30 секунд

Для этой модели уже задано: 63 А, 30 мА, тип AC.
Номинал (А) — под кабель и нагрузку линии, как у обычного автомата.
Ток утечки (мА) — 30 мА для защиты человека; 100/300 мА — чаще селективная/противопожарная ступень.
Тип A / AC — AC для простых нагрузок; A — если много электроники и импульсных БП.
Полюса — 1P+N на однофазную группу; 3P/4P для 380 В.

Не путайте дифавтомат с обычным автоматом: без мА и типа A/AC вы не защитите человека от утечки. Если сомневаетесь — пришлите схему щита менеджеру.

Частые вопросы

Чем дифавтомат отличается от УЗО?
УЗО ловит только утечку и не защищает от перегрузки/КЗ. Дифавтомат (АВДТ) делает и то, и другое в одном модуле.

Можно ли вместо дифавтомата поставить автомат + УЗО?
Да, это классическая схема. Дифавтомат экономит место и упрощает заказ, но при срабатывании сложнее сразу понять причину (утечка или сверхток).

Что важнее — 30 мА или тип AC?
Сначала уставка мА под задачу линии, затем тип A/AC под характер нагрузки. Номинал в амперах подбирают как у автомата — под кабель.

Хватит ли 30 мА на ванную и стиральную?
Да, 30 мА — типовая уставка для влажных зон и розеток. Главное — правильный номинал А и тип (часто A) под технику.

Зачем смотреть 6 кА?
Это запас по отключению короткого замыкания у сверхтоковой части АВДТ. В быту чаще 4,5–6 кА; на вводе — выше.

Смотрите также

Характеристики CHINT 198419

Степень защиты IP

IP20
Номинальный ток

63 А
Номинальное напряжение изоляции Ui

500 В
Номинальное напряжение

400 В
Род тока

Переменный ток (AC)
Характеристика срабатывания

C
Температура окружающей среды при эксплуатации с

-25 град.C
Температура окружающей среды при эксплуатации по

40 град.C
Количество полюсов

4
Номинальное импульсное напряжение

6 кВ
Номинальный ток утечки

.03 А
Тип утечки

Переменный ток (AC)
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1

6 кА
