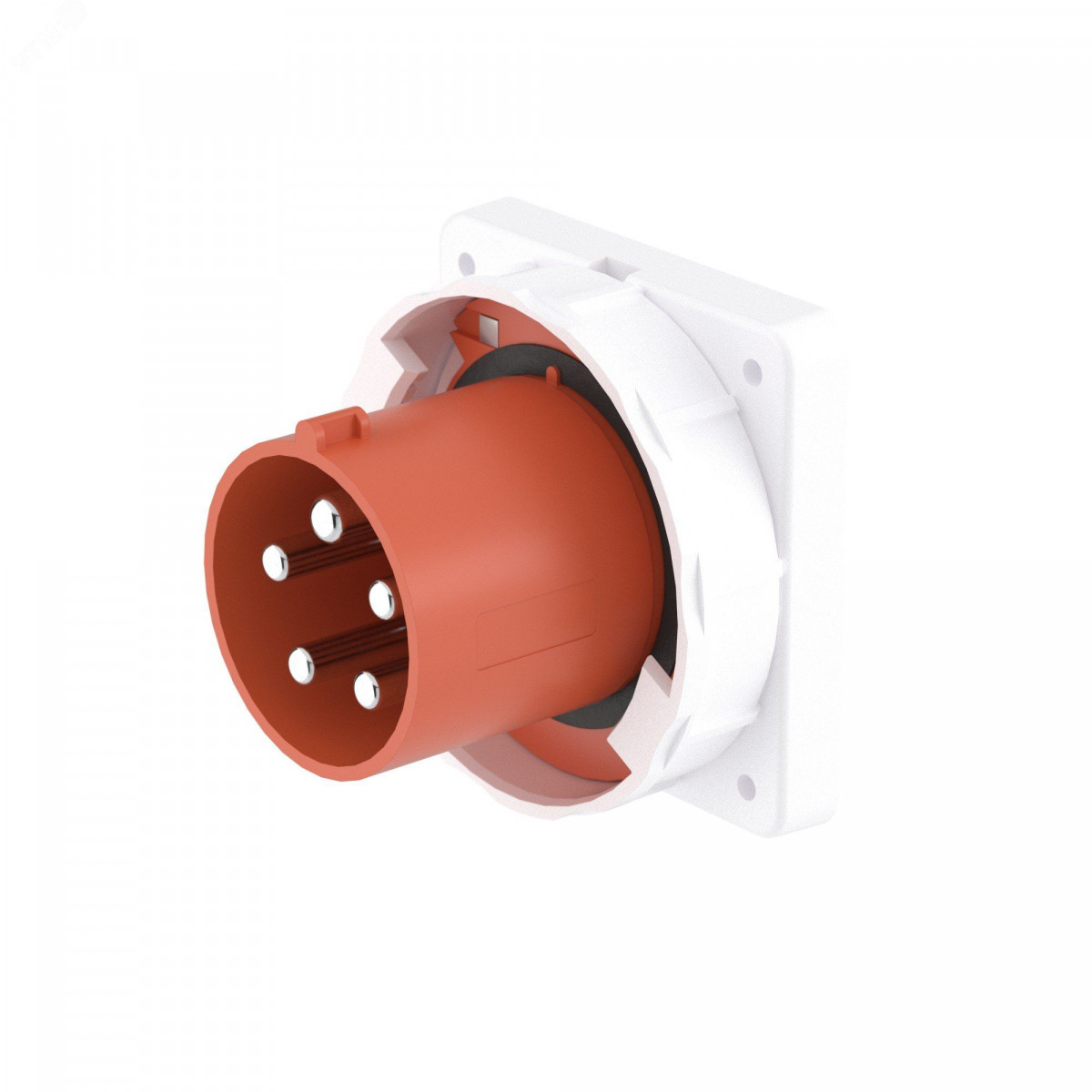

Вилка панельная прямая IP67 125А 3P+E+N 400В

Артикул: DIS24612597

Производитель: DKC

По Екатеринбургу стоимость:

При заказе от 30 000 рублей и весом до 30кг. - бесплатно в пределах ЕКАД.
При заказе до 30 000 рублей или весом более 30кг. - платно, выполняется курьерской службой. Стоимость зависит от веса и адреса доставки (в пределах, либо за пределами ЕКАДа), рассчитывается автоматически при оформлении заказа.

Срок доставки: 1-2 рабочих дня, если заказ сделан и оплачен сегодня до 16:00, или 2-3 рабочих дня, если заказ сделан и оплачен сегодня после 16:00.

Банковские карты UnionPay, Мир
Юридические лица (работаем с НДС)

Гарантируем подлинностьDKC

Вилка силовая CEE панельная DKC, арт. DIS24612597 (125 А, контакты 3P+N+E, IP67). Ответная часть — розетка CEE с теми же номиналом и схемой контактов. Монтаж в панель щита или корпус оборудования. Схема 3P+N+E — три фазы, нейтраль и PE.

Разъёмы CEE помогают быстро и безопасно подать питание на объект: цвет и «лицо» контактов подсказывают номинал и схему, а крышка защищает от влаги и пыли. Применение: разъёмные соединения там, где 63 А уже недостаточно; степень IP67 рассчитана на пыль и водяные струи.

Преимущества

Степень защиты IP67 — пыль и сильные струи / кратковременное воздействие воды
Крышка и уплотнения снижают риск попадания влаги на улице и в сырых зонах
Стационарный монтаж на стену, щит или панель оборудования
Высокий номинальный ток для энергоёмкой нагрузки и генераторных подключений
Термопластиковый корпус — износостойкость и диэлектрические свойства для площадки
Серия DKC Quadro: промышленный разъём для стационарных и переносных линий

Ключевые характеристики

Бренд: DKC
Серия: Quadro (DKC)
Номинальный ток: 125 А
Напряжение: 380–415 В
Частота: 50/60 Гц
Число полюсов / схема: 3P+N+E (5 контактов)
Положение заземляющего контакта: 6h
Цветовая кодировка: красный (обычно ~380–415 В)
Степень защиты: IP67
Температура эксплуатации: −25…+40 °C (типовой для серии, см. паспорт)
Сечение проводника: до 50 мм² (ориентир, см. паспорт)
Исполнение: панельный
Материал корпуса: термопласт
Стандарт: IEC 60309 / ГОСТ IEC 60309
Артикул: DIS24612597

Подбор пары и совместимость

Пара подбирается по трём осям: ток, схема контактов и IP. Вилка и розетка должны совпадать — иначе стыковка невозможна или опасна.

Для этой карточки ориентир: 125 А, 3P+N+E, IP67. На странице товара удобно переключать соседние номиналы пилюлями.

Бытовые розетки Schuko не совместимы с «лицом» CEE — это разные стандарты.

Частые вопросы

Чем IP44 отличается от IP67?
IP44 защищает от брызг и крупных частиц — типичный выбор для стройки и цеха. IP67 рассчитан на более жёсткую среду (пыль, сильные струи / кратковременное воздействие воды). Берите тот же IP у вилки и розетки.

Что значат 2P+E, 3P+E и 3P+N+E?
2P+E — фаза, нейтраль (или вторая линия) и PE (обычно 220–230 В). 3P+E — три фазы и PE без нейтрали. 3P+N+E — три фазы, нейтраль и PE (часто 380–415 В).

Можно ли включать в обычную розетку 220 В?
Нет: промышленный разъём CEE не стыкуется с бытовой Schuko. Нужна ответная часть того же стандарта IEC 60309.

Зачем 63 или 125 А?
Для энергоёмкой нагрузки и генераторных подключений, где 16/32 А недостаточно. Сечение кабеля и защита линии должны соответствовать номиналу.

Смотрите также

Описание производителя

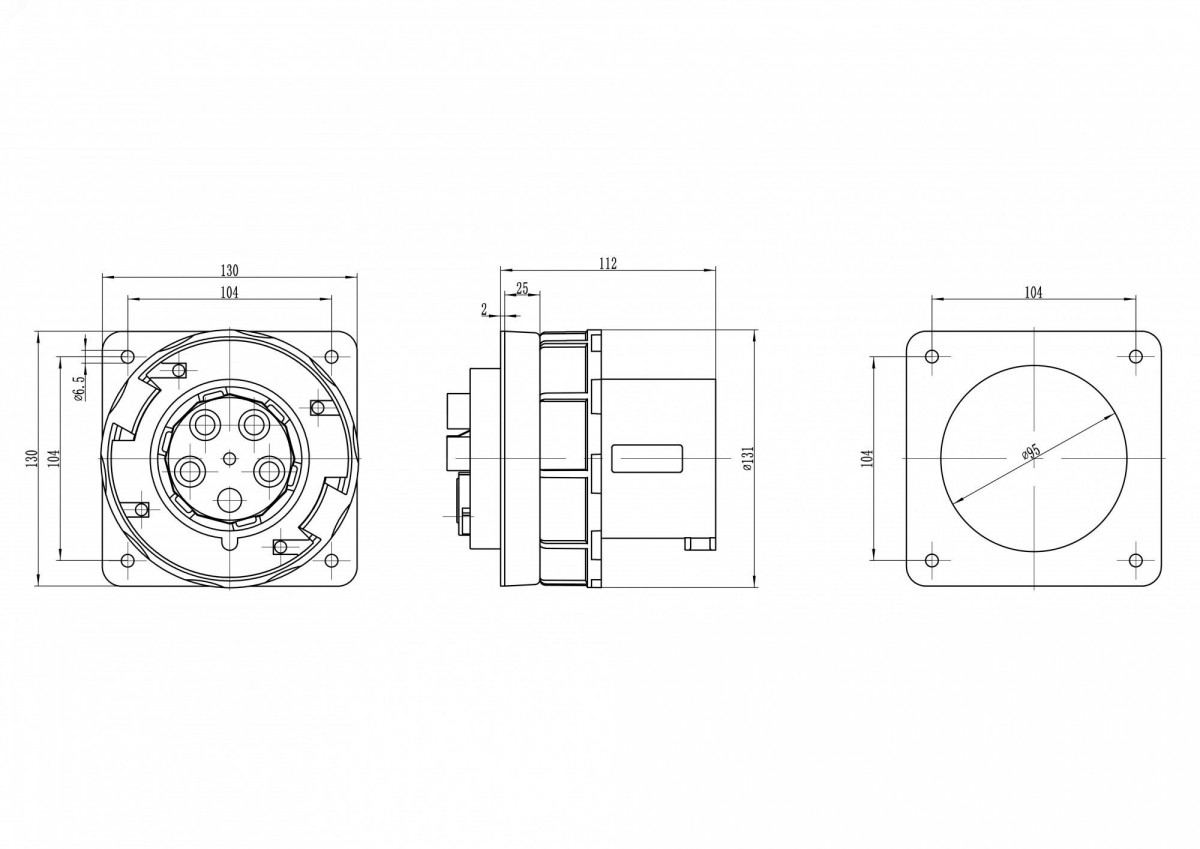

ОБНОВЛЕННЫЙ КОНСТРУКТИВ, изменены габаритные и посадочные размеры. Габаритный размер: 130х130 мм. Посадочный размер: 95 мм. Вилка панельного типа используется для организации точки подключения на стационарной поверхности. Рассчитана на рабочее напряжение номиналом 400В, ток - 125А, степень защиты - IP66/67, контакты - 3P+N+E, GWFI +960С, цвет - красный. Вилка имеет винтовой зажим. Промышленные разъемы ДКС предназначены для подключения электрооборудования высокой мощности. Они обеспечивают надежное электрическое соединение и сокращают риск возникновения форс-мажорных ситуаций и аварийных отключений, что способствует повышению уровня производительности электрооборудования.
