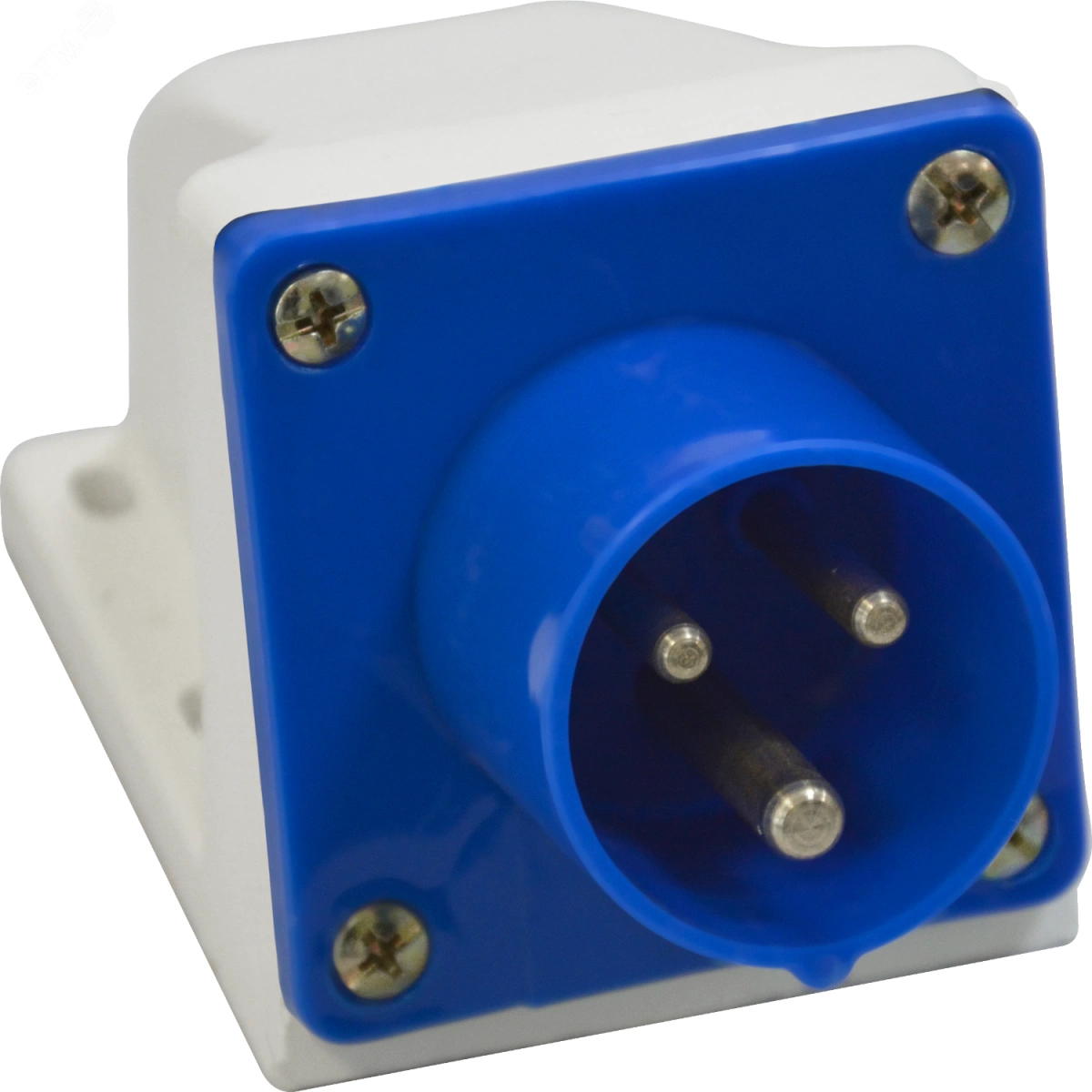

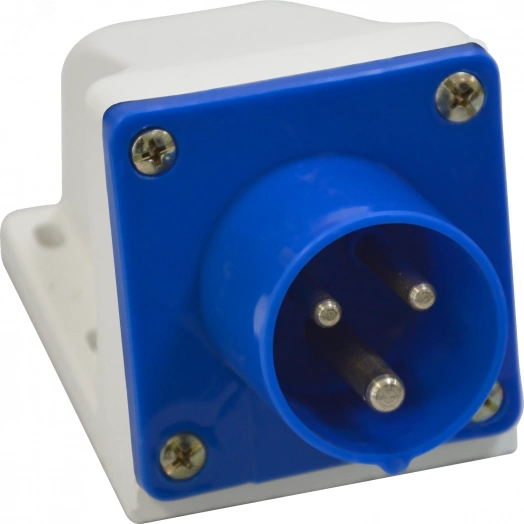

Вилка 513-16А-6h-220AC-2P+PE-IP44

Артикул: 241213

Производитель: КЭАЗ

По Екатеринбургу стоимость:

При заказе от 30 000 рублей и весом до 30кг. - бесплатно в пределах ЕКАД.
При заказе до 30 000 рублей или весом более 30кг. - платно, выполняется курьерской службой. Стоимость зависит от веса и адреса доставки (в пределах, либо за пределами ЕКАДа), рассчитывается автоматически при оформлении заказа.

Срок доставки: 1-2 рабочих дня, если заказ сделан и оплачен сегодня до 16:00, или 2-3 рабочих дня, если заказ сделан и оплачен сегодня после 16:00.

Банковские карты UnionPay, Мир
Юридические лица (работаем с НДС)

Вилка силовая CEE КЭАЗ, арт. 241213 (16 А, контакты 2P+E, IP44). Ответная часть — розетка CEE с теми же номиналом и схемой контактов. Схема 2P+E — однофазная сеть с защитным контактом.

Силовые разъёмы стандарта IEC 60309 (CEE) используют там, где нужна безопасная разъёмная линия для инструмента, станков и временного питания. Применение: подключение электроинструмента, временных линий и лёгкого оборудования на стройке; IP44 закрывает брызги и твёрдые частицы на площадке.

Преимущества

Силовой разъём КЭАЗ по ГОСТ — кабельное/стационарное исполнение с маркировкой 6h
Контакт PE в положении 6h — стандартная ориентация для совместимости с ответной частью
Винтовые зажимы с фиксацией жил; сечение кабеля сверяйте с паспортом (ориентир до 2,5 мм² (ориентир, см. паспорт))
IP44 — защита от твёрдых частиц и брызг, типичный выбор для стройки и цеха
Откидная крышка закрывает контактную группу, когда линия не используется
Термопластиковый корпус — износостойкость и диэлектрические свойства для площадки

Ключевые характеристики

Бренд: КЭАЗ
Серия: КЭАЗ
Номинальный ток: 16 А
Напряжение: 220–230 В
Частота: 50/60 Гц
Число полюсов / схема: 2P+E (3 контактов)
Положение заземляющего контакта: 6h
Цветовая кодировка: синий (обычно ~220–250 В)
Степень защиты: IP44
Температура эксплуатации: −25…+40 °C (типовой для серии, см. паспорт)
Сечение проводника: до 2,5 мм² (ориентир, см. паспорт)
Материал корпуса: термопласт
Стандарт: IEC 60309 / ГОСТ IEC 60309
Артикул: 241213

Подбор пары и совместимость

Пара подбирается по трём осям: ток, схема контактов и IP. Вилка и розетка должны совпадать — иначе стыковка невозможна или опасна.

Для этой карточки ориентир: 16 А, 2P+E, IP44. На странице товара удобно переключать соседние номиналы пилюлями.

Бытовые розетки Schuko не совместимы с «лицом» CEE — это разные стандарты.

Частые вопросы

Чем IP44 отличается от IP67?
IP44 защищает от брызг и крупных частиц — типичный выбор для стройки и цеха. IP67 рассчитан на более жёсткую среду (пыль, сильные струи / кратковременное воздействие воды). Берите тот же IP у вилки и розетки.

Что значат 2P+E, 3P+E и 3P+N+E?
2P+E — фаза, нейтраль (или вторая линия) и PE (обычно 220–230 В). 3P+E — три фазы и PE без нейтрали. 3P+N+E — три фазы, нейтраль и PE (часто 380–415 В).

Можно ли включать в обычную розетку 220 В?
Нет: промышленный разъём CEE не стыкуется с бытовой Schuko. Нужна ответная часть того же стандарта IEC 60309.
