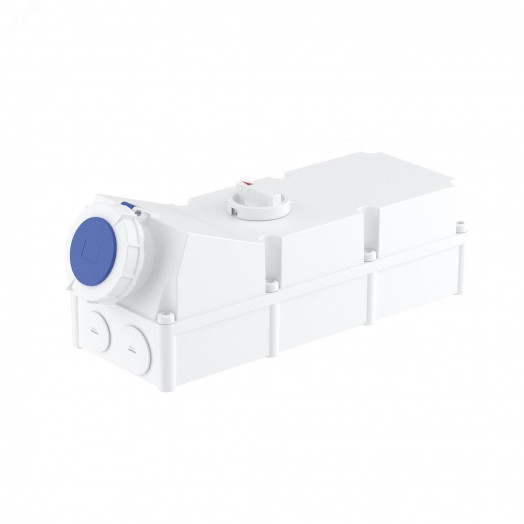

Розетка наружной установки IP67 125А 2P+E 230В с механической блокировкой и боковым расположением разъема

Розетка силовая CEE DKC, арт. DIS50312583 (125 А, контакты 2P+E, IP67). Сопрягается с вилкой CEE того же тока, числа полюсов и IP. Схема 2P+E — однофазная сеть с защитным контактом.

Промышленные вилки и розетки CEE рассчитаны на частые включения и работу в жёстких условиях площадки — в отличие от бытовых Schuko. Применение: магистральные временные линии и ввод мощности на площадке; степень IP67 рассчитана на пыль и водяные струи.

Преимущества

• Высокий номинальный ток для энергоёмкой нагрузки и генераторных подключений
• Термопластиковый корпус — износостойкость и диэлектрические свойства для площадки
• Серия DKC Quadro: промышленный разъём для стационарных и переносных линий
• Контакт PE в положении 6h — стандартная ориентация для совместимости с ответной частью
• Винтовые зажимы с фиксацией жил; сечение кабеля сверяйте с паспортом (ориентир до 50 мм² (ориентир, см. паспорт))
• Степень защиты IP67 — пыль и сильные струи / кратковременное воздействие воды

Ключевые характеристики

• Бренд: DKC
• Серия: Quadro (DKC)
• Номинальный ток: 125 А
• Напряжение: 220–230 В
• Частота: 50/60 Гц
• Число полюсов / схема: 2P+E (3 контактов)
• Положение заземляющего контакта: 6h
• Цветовая кодировка: синий (обычно ~220–250 В)
• Степень защиты: IP67
• Температура эксплуатации: −25…+40 °C (типовой для серии, см. паспорт)
• Сечение проводника: до 50 мм² (ориентир, см. паспорт)
• Материал корпуса: термопласт
• Стандарт: IEC 60309 / ГОСТ IEC 60309
• Артикул: DIS50312583

Подбор пары и совместимость

Пара подбирается по трём осям: ток, схема контактов и IP. Вилка и розетка должны совпадать — иначе стыковка невозможна или опасна.

Для этой карточки ориентир: 125 А, 2P+E, IP67. На странице товара удобно переключать соседние номиналы пилюлями.

Бытовые розетки Schuko не совместимы с «лицом» CEE — это разные стандарты.

Частые вопросы

Чем IP44 отличается от IP67?
IP44 защищает от брызг и крупных частиц — типичный выбор для стройки и цеха. IP67 рассчитан на более жёсткую среду (пыль, сильные струи / кратковременное воздействие воды). Берите тот же IP у вилки и розетки.

Что значат 2P+E, 3P+E и 3P+N+E?
2P+E — фаза, нейтраль (или вторая линия) и PE (обычно 220–230 В). 3P+E — три фазы и PE без нейтрали. 3P+N+E — три фазы, нейтраль и PE (часто 380–415 В).

Можно ли включать в обычную розетку 220 В?
Нет: промышленный разъём CEE не стыкуется с бытовой Schuko. Нужна ответная часть того же стандарта IEC 60309.

Зачем 63 или 125 А?
Для энергоёмкой нагрузки и генераторных подключений, где 16/32 А недостаточно. Сечение кабеля и защита линии должны соответствовать номиналу.

Смотрите также

• Разъёмы силовые
• Вилки кабельные CEE
• Розетки кабельные CEE
• Розетки накладные CEE
• Вилки накладные CEE
• Разъёмы 125 А
• Разъёмы IP67

Описание производителя

Розетка настенного типа с механической блокировкой и боковым расположением разъема. Применяется для организации точки подключения повышенной безопасности. Предотвращает подачу питания при отсутствии нагрузки и разъединение контакта под нагрузкой. Рассчитана на рабочее напряжение номиналом 230В, ток - 125А, степень защиты - IP66/67, контакты - 2P+E, GWFI +960С, цвет - синий. Розетка имеет винтовой зажим. Промышленные разъемы ДКС предназначены для подключения электрооборудования высокой мощности. Они обеспечивают надежное электрическое соединение и сокращают риск возникновения форс-мажорных ситуаций и аварийных отключений, что способствует повышению уровня производительности электрооборудования.
