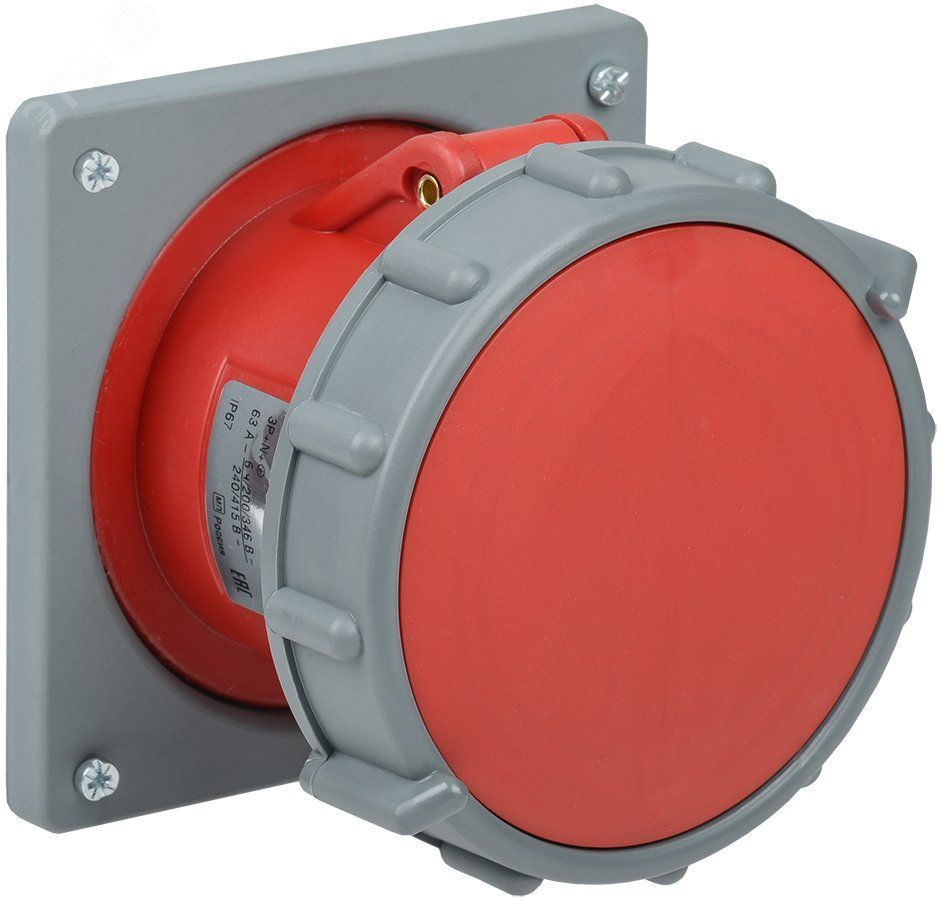

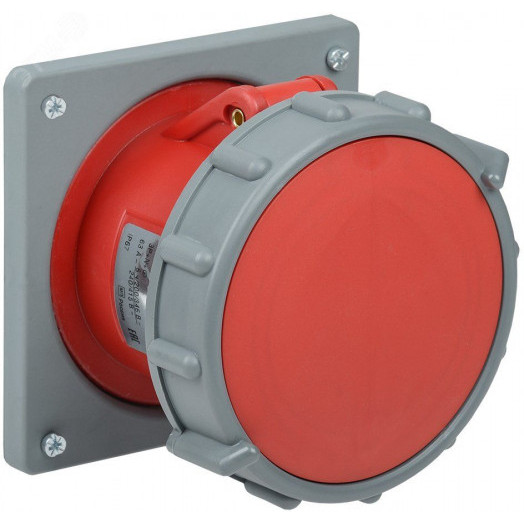

MAGNUM Розетка встраиваемая ССИ-435 63А 3Р+PЕ+N 415В IP67

Розетка силовая CEE встраиваемая IEK, арт. PSN70-063-5-2-67 (63 А, контакты 3P+N+E, IP67). Сопрягается с вилкой CEE того же тока, числа полюсов и IP. Монтаж в панель щита или корпус оборудования. Схема 3P+N+E — три фазы, нейтраль и PE.

Разъёмы CEE помогают быстро и безопасно подать питание на объект: цвет и «лицо» контактов подсказывают номинал и схему, а крышка защищает от влаги и пыли. Применение: питание энергоёмкого оборудования, где нужен запас по току; степень IP67 рассчитана на пыль и водяные струи.

Преимущества

• Серия MAGNUM: цельный корпус с кабель-вводом — жёсткая конструкция для частой стыковки на объекте
• Столбчатые зажимы с двумя винтами держат жилу плотнее и снижают риск перегрева в точке контакта
• У розетки удобный рычаг/зацеп крышки — стыковка одной рукой даже в перчатках
• Пластик корпуса с самозатухающими свойствами и запасом по ударной прочности (по паспорту серии)
• Контакт PE в положении 6h — стандартная ориентация для совместимости с ответной частью
• Винтовые зажимы с фиксацией жил; сечение кабеля сверяйте с паспортом (ориентир до 16 мм² (ориентир, см. паспорт))

Ключевые характеристики

• Бренд: IEK
• Серия: MAGNUM (IEK)
• Номинальный ток: 63 А
• Напряжение: 380–415 В
• Частота: 50/60 Гц
• Число полюсов / схема: 3P+N+E (5 контактов)
• Положение заземляющего контакта: 6h
• Цветовая кодировка: красный (обычно ~380–415 В)
• Степень защиты: IP67
• Температура эксплуатации: −25…+40 °C (типовой для серии, см. паспорт)
• Сечение проводника: до 16 мм² (ориентир, см. паспорт)
• Исполнение: встраиваемый
• Материал корпуса: термопласт
• Стандарт: IEC 60309 / ГОСТ IEC 60309
• Гарантия / ресурс: гарантия производителя до 5 лет / срок службы до 15 лет (по паспорту IEK MAGNUM)
• Артикул: PSN70-063-5-2-67

Подбор пары и совместимость

Пара подбирается по трём осям: ток, схема контактов и IP. Вилка и розетка должны совпадать — иначе стыковка невозможна или опасна.

Для этой карточки ориентир: 63 А, 3P+N+E, IP67. На странице товара удобно переключать соседние номиналы пилюлями.

Бытовые розетки Schuko не совместимы с «лицом» CEE — это разные стандарты.

Частые вопросы

Чем IP44 отличается от IP67?
IP44 защищает от брызг и крупных частиц — типичный выбор для стройки и цеха. IP67 рассчитан на более жёсткую среду (пыль, сильные струи / кратковременное воздействие воды). Берите тот же IP у вилки и розетки.

Что значат 2P+E, 3P+E и 3P+N+E?
2P+E — фаза, нейтраль (или вторая линия) и PE (обычно 220–230 В). 3P+E — три фазы и PE без нейтрали. 3P+N+E — три фазы, нейтраль и PE (часто 380–415 В).

Можно ли включать в обычную розетку 220 В?
Нет: промышленный разъём CEE не стыкуется с бытовой Schuko. Нужна ответная часть того же стандарта IEC 60309.

Зачем 63 или 125 А?
Для энергоёмкой нагрузки и генераторных подключений, где 16/32 А недостаточно. Сечение кабеля и защита линии должны соответствовать номиналу.

Смотрите также

• Разъёмы силовые
• Вилки кабельные CEE
• Розетки кабельные CEE
• Розетки накладные CEE
• Вилки накладные CEE
• Разъёмы 63 А
• Разъёмы IP67

Описание производителя

Оригинальная конструкция силовых разъемов MAGNUM разработана инженерами IEK в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей. Конструктивное решение силовых разъемов сочетает в себе лучший мировой опыт с рядом уникальных доработок инженеров IEK. Прогрессивные решения в сочетании с применением высококачественных материалов и высоким уровнем качества производства гарантируют высокую надежность и безопасность конструкции, эргономичность и экологичность изделий, максимальное удобство монтажа и демонтажа силовых разъемов. Силовые разъемы подходят для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д.
