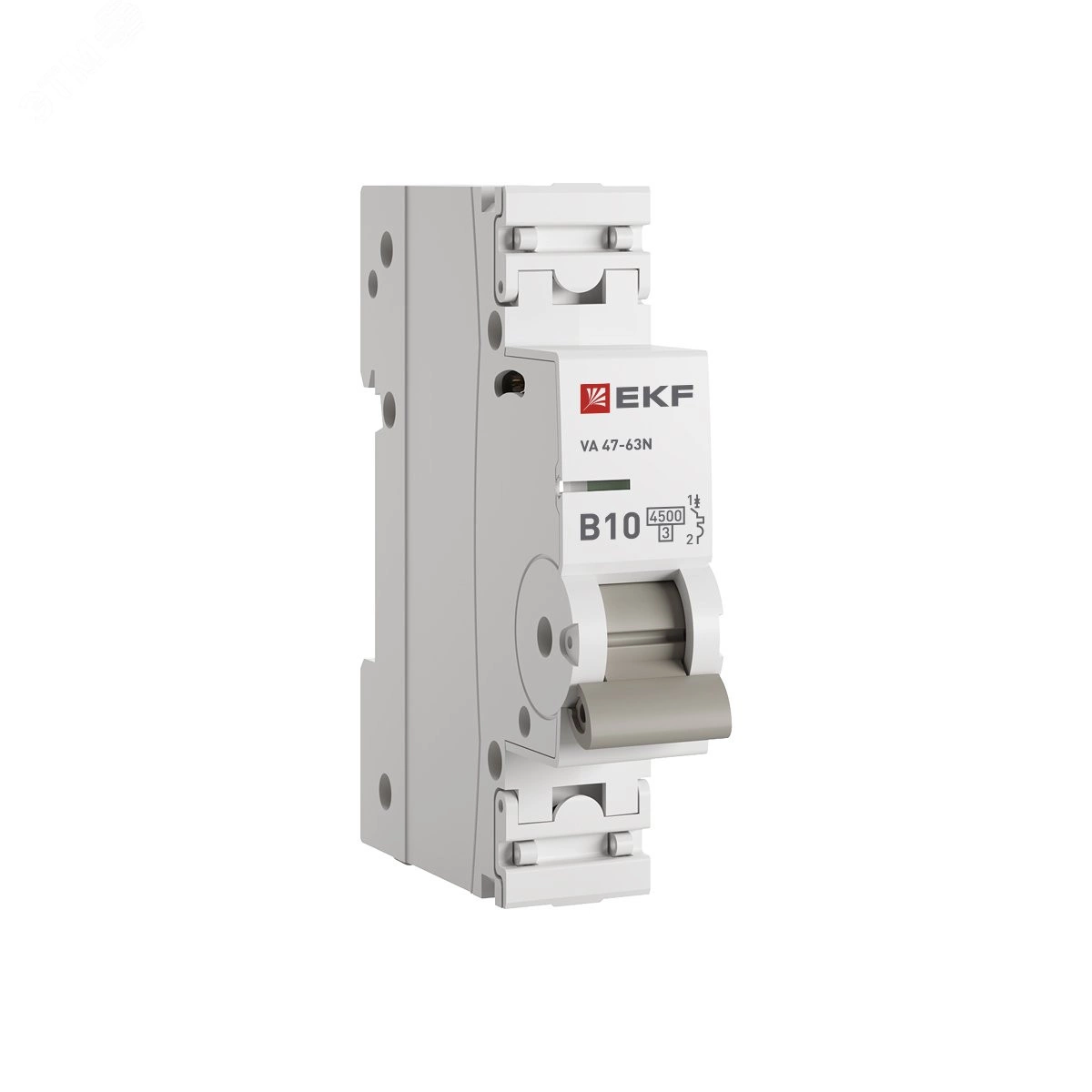

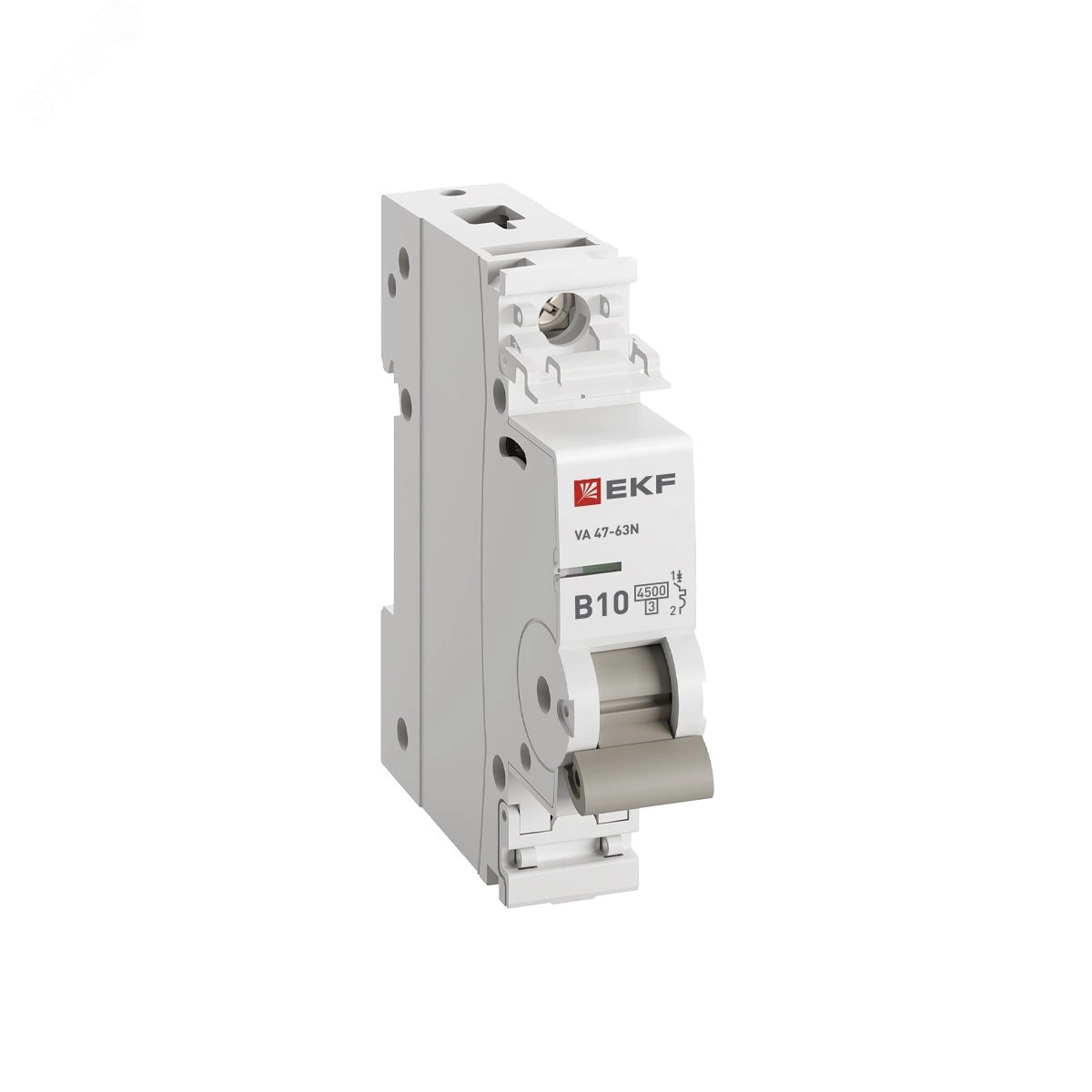

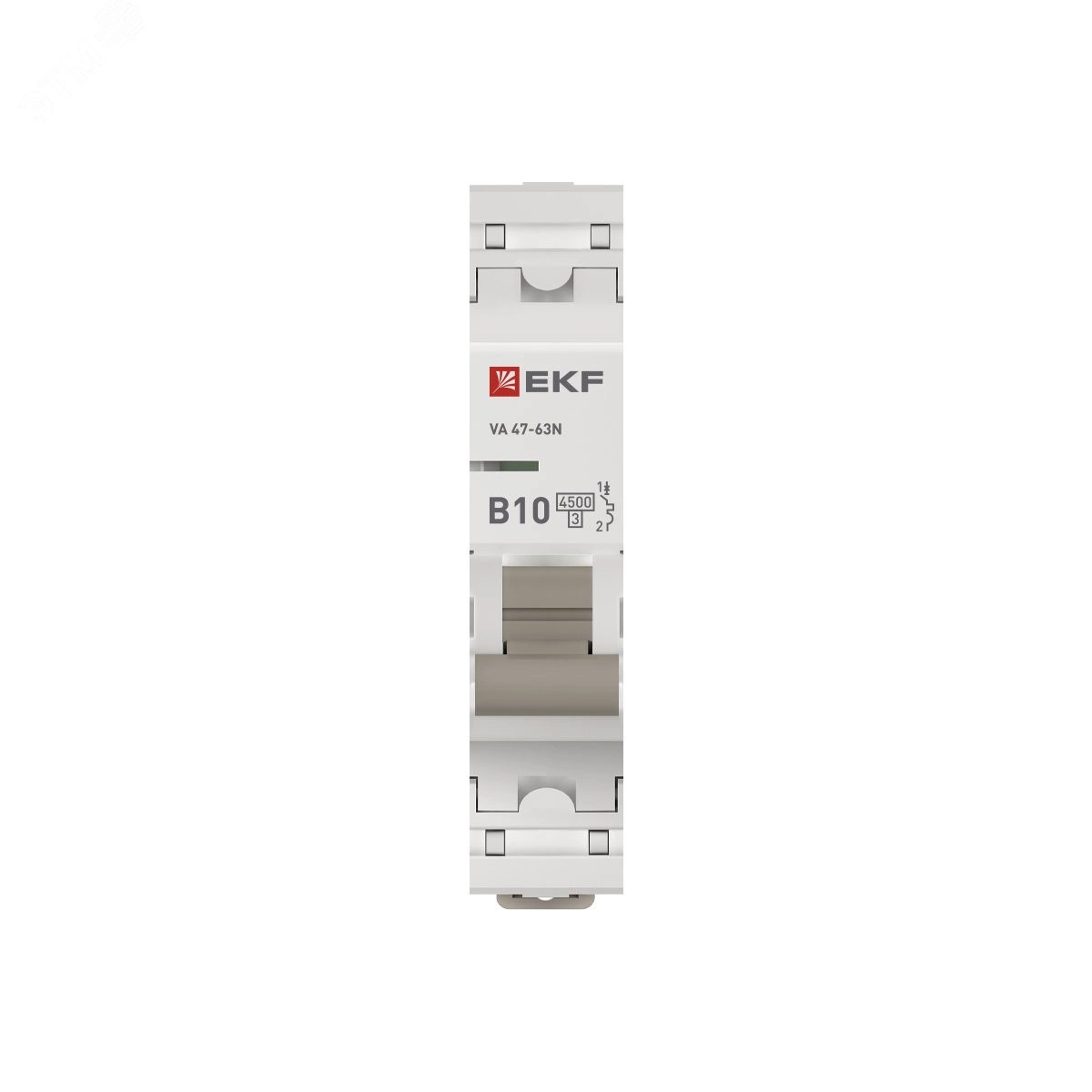

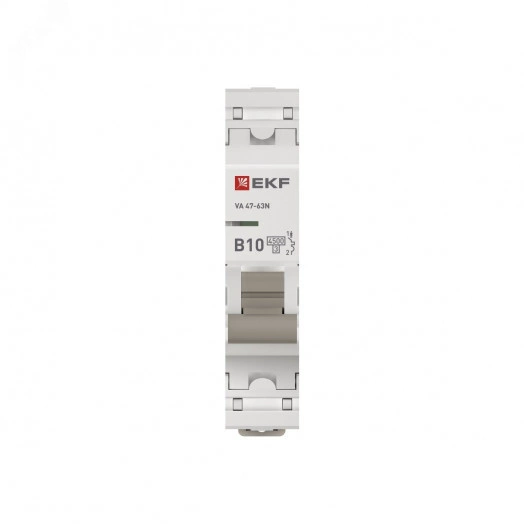

Автоматический выключатель 1P 10А (B) 4,5kA ВА 47-63N EKF PROxima

Автоматический выключатель EKF серии ВА47-63, арт. M634110B — однополюсный, характеристика B, отключающая способность 4,5 кА. Модульный автомат на DIN-рейку: защищает линию от перегрузки и короткого замыкания.

Где ставят: защита групповых и распределительных цепей в жилых и общественных зданиях. Кривая B — срабатывает быстрее при КЗ; удобна для розеток и освещения без мощного пуска.

Зачем это знать

Кривая B срабатывает раньше C при коротком замыкании — в длинных тонких линиях это может быть плюсом для селективности.

Преимущества

• Отключающая способность 4,5 кА — уровень для большинства квартирных и офисных щитов
• Характеристика B: Кривая B — срабатывает быстрее при КЗ; удобна для розеток и освещения без мощного пуска
• Один модуль в щите: экономит место на групповых линиях
• Популярный модульный формат — легко найти замену и дополнительные устройства (контакты, расцепители)
• Индикация положения рычага и понятная маркировка номинала на лицевой панели
• Две защиты в одном корпусе: тепловая от перегрузки и электромагнитная от короткого замыкания

Ключевые характеристики

• Бренд: EKF
• Серия: ВА47-63
• Полюса: 1P (однополюсный)
• Характеристика срабатывания: B
• Отключающая способность: 4,5 кА
• Напряжение: 230 В
• Монтаж: DIN-рейка 35 мм
• Артикул: M634110B

Как выбрать за 30 секунд

1. Номинал (А) — под сечение кабеля и расчётную нагрузку линии, а не «с запасом наугад».
2. Характеристика B/C/D — под тип нагрузки: свет/розетки → чаще B или C; двигатели с жёстким пуском → D.
3. Полюса — 1P на фазную группу, 2P если нужно рвать N, 3P/4P для 380 В.
4. кА — запас по току КЗ: для квартиры обычно хватает 4,5 кА; на вводе уточняйте проект.

Если сомневаетесь между соседними номиналами — лучше свериться со схемой щита или спросить менеджера: ошибка в амперах дороже разницы в цене автомата.

Частые вопросы

Чем автомат отличается от выключателя в комнате?
Комнатный выключатель просто включает свет. Автомат в щите ещё и сам отключает линию при перегрузе или коротком замыкании — это защита, а не «кнопка удобства».

Можно ли поставить номинал побольше «на всякий случай»?
Нет: слишком большой автомат не защитит тонкий кабель. Номинал подбирают под провод и нагрузку, иначе риск нагрева скрытой проводки.

Что важнее — бренд или характеристика B?
Сначала ток, полюса и кривая под задачу. Бренд влияет на тактику, наличие аксессуаров и привычку монтажников, но не заменяет правильный номинал.

Зачем смотреть 4,5 кА?
Это запас, который автомат обязан отключить при коротком замыкании. В быту чаще достаточно 4,5 кА; на вводе и в промышленности — выше.

Смотрите также

• Модульные автоматические выключатели
• Однополюсные
• Двухполюсные
• Трёхполюсные
• Четырёхполюсные
• Как выбрать автомат IEK

Описание производителя

Выключатели автоматические серии ВА 47-63N являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях. Выключатель автоматический соответствует ГОСТ IEC 60898-1. Особенностью данной серии автоматических выключателей является усовершенствованная конструкция. Выключатели автоматические имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования автоматических выключателей, что исключает несанкционированный доступ к проводникам. Выключатель автоматический оборудован удобной рукояткой управления, обеспечивающей надежное оперирование устройством. На лицевой панели автоматического выключателя имеется индикатор физического положения главных контактов.
