Кабель-канал выбирают в три шага: способ монтажа (настенный, напольный, плинтусный), сечение и форма (мини, стандарт, магистраль), цвет и серия под интерьер. Ниже — практическое руководство для офиса, квартиры, щитовой и монтажа кондиционеров, с разбором брендов DKC, IEK, EKF и смежных линеек.

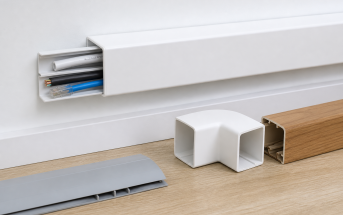

Шаг 1. Тип монтажа — главное деление
Не начинайте с бренда. Сначала определите, где пойдёт трасса:
| Задача | Раздел каталога | Типичные сечения |
|---|---|---|
| Стена офиса, коридор, торговый зал | Настенные | 16×16, 25×16, 40×25, 60×40 |
| Кабель через порог, проём, пол | Напольные | 75×18, пороговые профили |
| Угол пол–стена, декор «под плинтус» | Плинтусные | уже магистралей, декор сосна/дуб |
| Щит, стойка, отвод тепла | Перфорированные | по проекту щита |
| Углы, крышки, тройники | Аксессуары | серия = серии канала |
| Скобы, клипсы, крепёж | Монтажные | по паспорту шага |
| Пром, IT, большие сечения | Короба, алюминиевые | 60×60, 100×40 и выше |
Общий каталог: кабель-каналы. Для гибкой прокладки в стене без короба — трубы и гофра, для щита — металлорукав.
Шаг 2. Форма и сечение (ширина × высота)
Миниканалы 12×12, 16×16, 25×16
Мини — слаботочка: UTP, телефон, сигнализация, один-два тонких кабеля. В офисе часто идут вдоль плинтуса или над дверью. Заполнение — не более 40 % внутреннего сечения (ориентир ПУЭ для открытой проводки).
Стандарт 40×25, 40×40
Рабочие места: 2–4 розеточные линии, патч-корды, мелкая слаботочка. Самый частый выбор для open space. Углы и крышки заказывают той же серии (DKC In-liner, IEK Elektra и т.д.).
Магистраль 60×40, 60×60, 80×60
Горизонтальные и вертикальные магистрали между щитами, стояки, коридоры с большим числом линий. Если сомневаетесь между 40×25 и 60×40 — берите большее: переплата за метр обычно меньше, чем замена трассы.
Сечение в названии — миллиметры: «40×25» = ширина 40 мм, высота 25 мм. В фильтре каталога подбирайте ширину и глубину отдельно.
Шаг 3. Цвет и декор
- Белый RAL 9010 — универсал для офисов, больниц, школ; совпадает с большинством потолочных плит.
- Серый — промзоны, серверные, иногда щиты.
- Декор «сосна», «дуб», «венге» — квартиры и переговорные; чаще в плинтусных сериях.
- Алюминий натуральный / RAL — алюминиевые каналы для промышленных и IT-зон, выше жёсткость и IP.
Цвет крышки и углов должен совпадать с прямым участком — «смешивание» серий даёт щели и разный оттенок.
Бренды: что чем силён
| Бренд | Сильные стороны | Где применяют |
|---|---|---|
| DKC | Серии In-liner, Esca, UniProf; богатые аксессуары; стабильная геометрия | Офисы, бизнес-центры, объекты с требованием к серии «под ключ» |
| IEK | Elektra и массовые линейки; цена/наличие; широкая сеть дистрибуции | Типовой офис, магазин, ЖК, монтаж «эконом+» |
| EKF | Конкурентный ассортимент настенных и аксессуаров | Объекты, где заказчик фиксирует EKF в спецификации |
| Systeme Electric (Schneider) | Совместимость с эко-системой SE, премиум-сегмент | Комплектация со щитовым SE |
| Эра, Ruvinil | Декор, плинтус, бытовой сегмент | Квартиры, малый бизнес |
Правило монтажа: канал, углы, тройники, заглушки — один производитель и одна серия. «Универсальные» углы без марки часто не стыкуются с DKC/IEK.
Кабель-каналы для кондиционеров и серия Arctic
Трасса сплит-системы — это медные трубы, дренаж и часто межблочный кабель. Их не смешивают в одном узком канале с силовой линией без проекта.
- Дренаж конденсата от внутреннего блока — часто укладывают в отдельный мини-канал 16×16 или 25×16 по стене к сифону.
- Межблочный кабель (питание/управление) — отдельная трасса или совмещение по проекту с соблюдением разделения силовых и слаботочных.

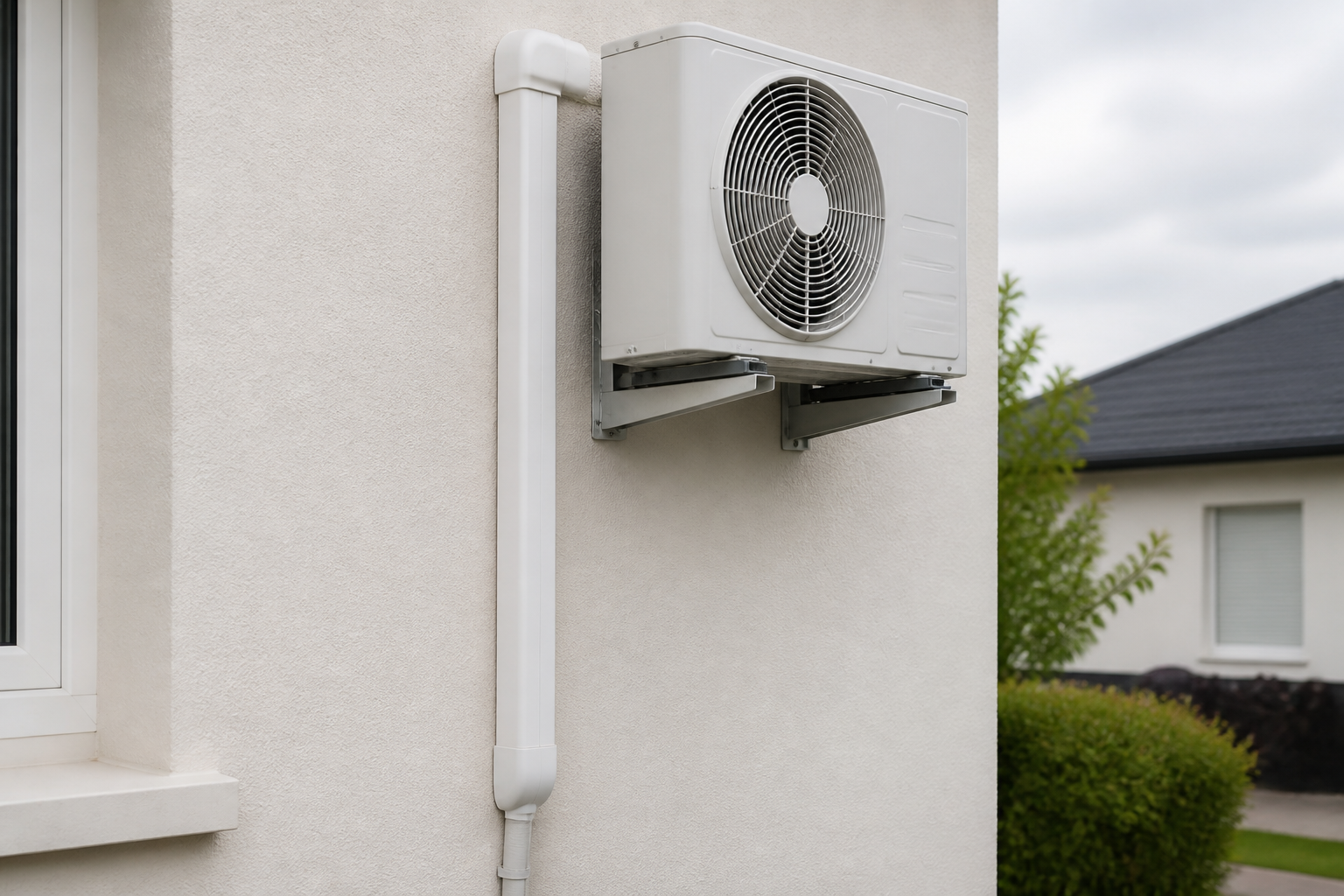

- Серия Arctic (у DKC и аналоги у других брендов) — каналы и аксессуары для наружных и холодных зон: морозостойкий ПВХ, УФ-стабилизация, белый/серый для фасада. Подходит для аккуратного вывода дренажа и кабеля от кондиционера на фасаде, не путать с обычным офисным 40×25 внутри помещения.
Для наружного блока и фасада смотрите морозостойкие позиции в каталоге настенных каналов и уточняйте маркировку «Arctic» / «для наружного применения» в карточке. Медные трубы контура хладагента крепят отдельно по технологии HVAC.
Где что применяется — кратко

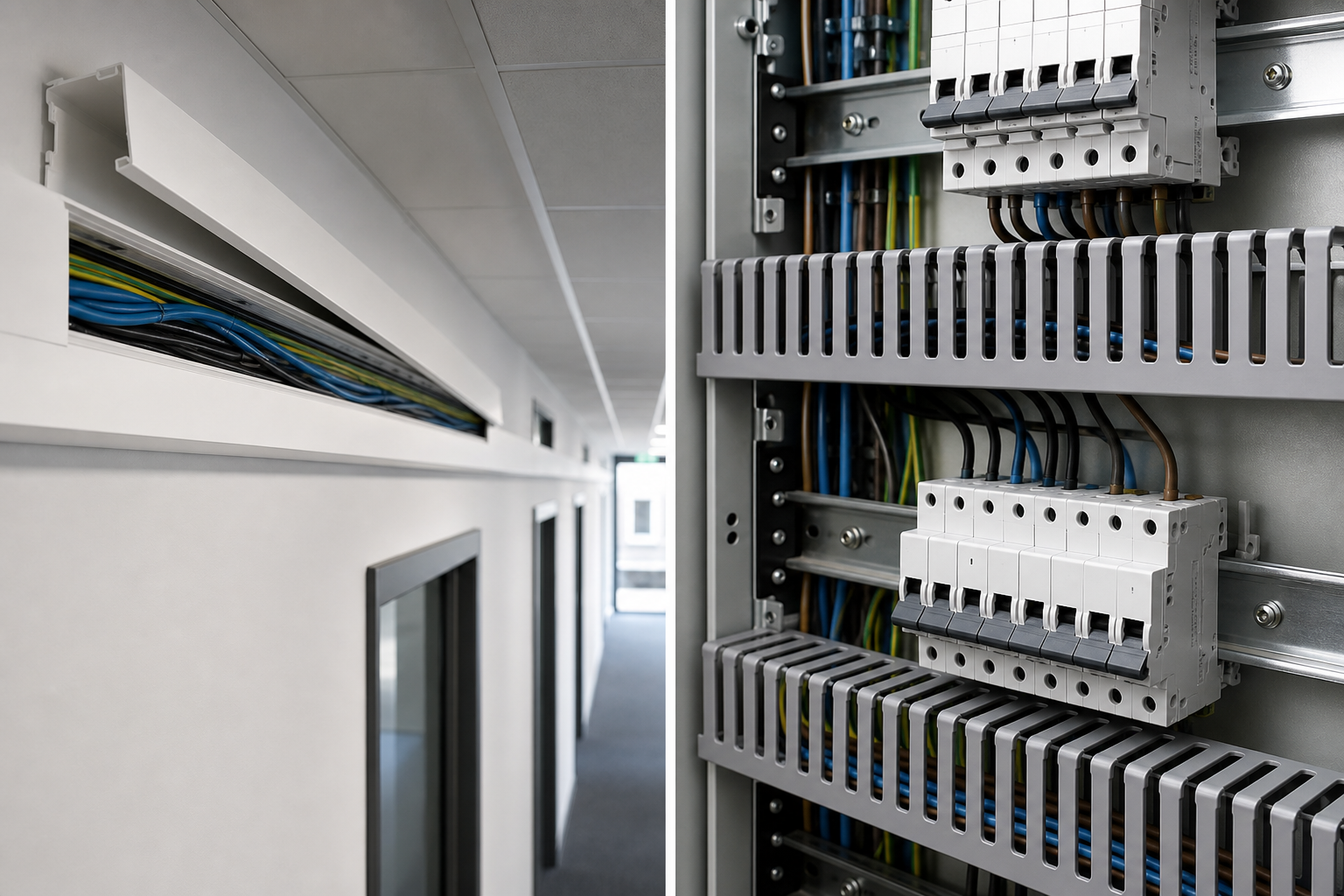

- Офис open space — настенный 40×25 белый, магистраль 60×40 по коридору, перфорированный в серверной стойке.

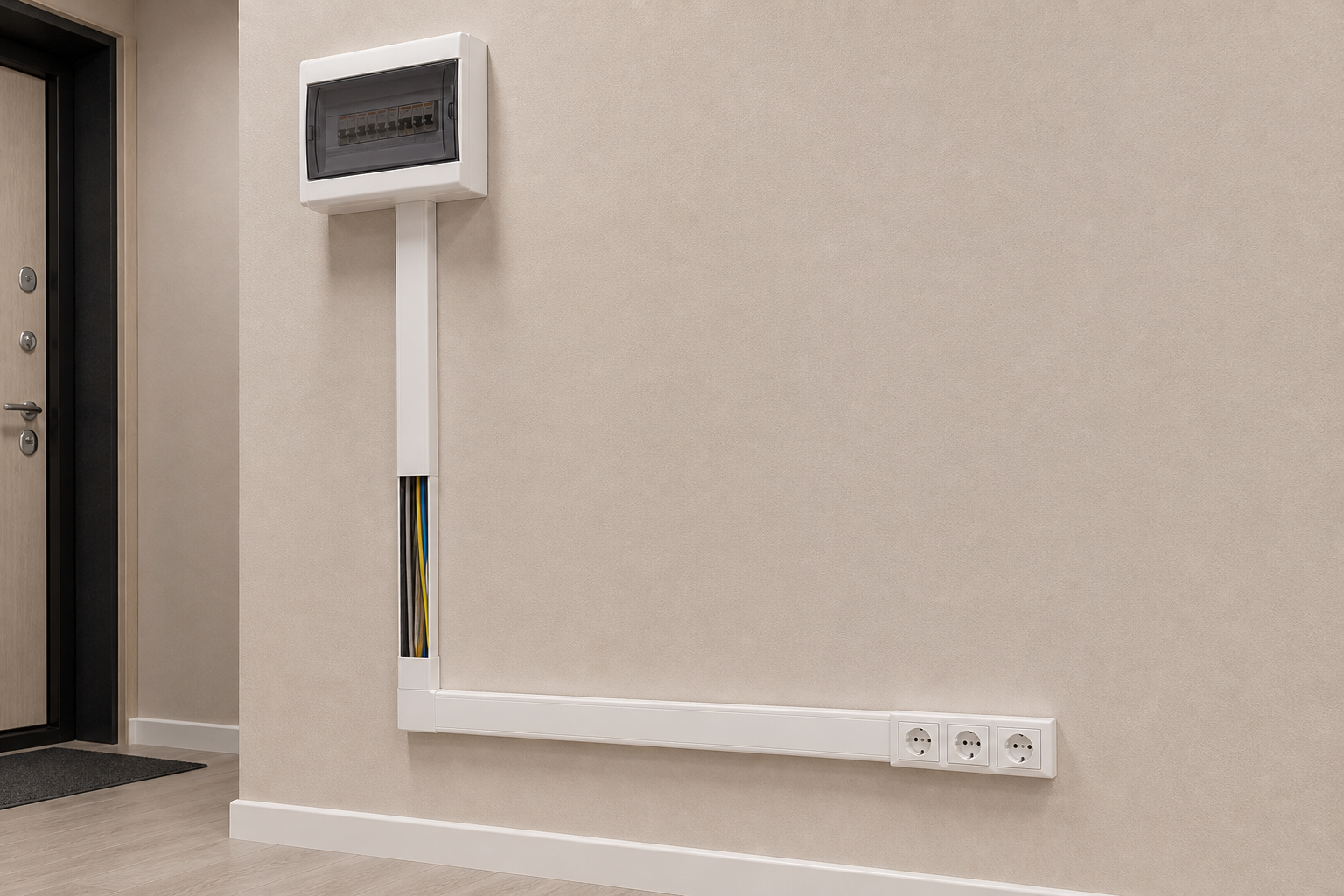

- Квартира — плинтусный декор или настенный 25×16 под ТВ/роутер; силовые линии кухни чаще в штробе по проекту.
- Магазин — настенные магистрали + напольные пороги в проёмах, аксессуары с запасом 10 %.
- Щит и АВР — перфорированные каналы, крепёж; силовой ввод — по проекту, часто металлорукав или лоток.
- Кондиционер — мини-канал под дренаж, Arctic-серия на фасаде, силовая линия от щита отдельным кабелем.
Как посчитать сечение и аксессуары
Алгоритм заполнения 40 %, метраж 2/3 м, комплект углов и тройников — в отдельной статье расчёт сечения кабель-канала. Штроба vs канал при ремонте — кабель-канал или штроба.
Чек-лист перед заказом
- Тип монтажа: настенный / напольный / плинтус / щит.
- Сечение по 40 % заполнения или с запасом на один размер.
- Один бренд и серия на всю трассу + аксессуары.
- Цвет под интерьер (белый / декор / RAL).
- Для кондиционера — дренаж отдельно, фасад — Arctic или аналог.
- Крепёж из раздела монтажных элементов, шаг по паспорту.
