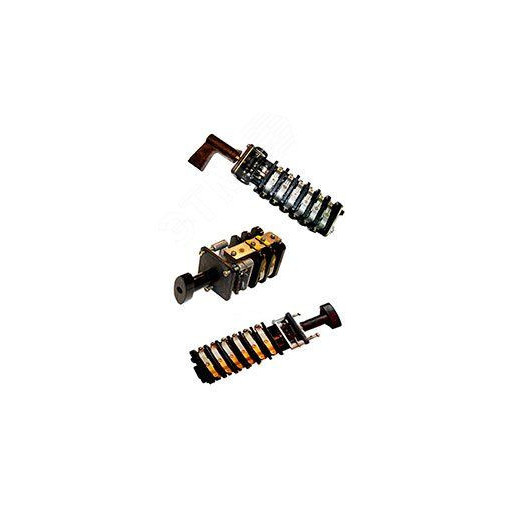

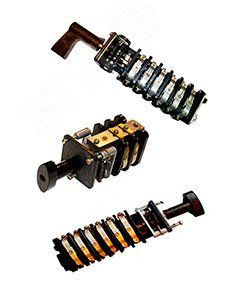

Переключатель универсальный УП 5316-Л217 Электротехник ET514665

УНИВЕРСАЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ серии УП

1. Назначение.
Универсальные переключатели серии УП предназначены для коммутации электрических цепей управления, сигнализации и автоматики,
для ручного переключения полюсов многоскоростных асинхронных электродвигателей малой мощности, а также в качестве
переключателей электроизмерительных приборов с номинальным напряжением до 380В переменного тока частотой
50/60Гц и до 220В постоянного тока.

2. Структура условного обозначения модели.
УП 5 Х ХХ - Х ХХХ ХХ
1 2 3 4 5 6 7
1. Универсальный переключатель: УП.
2. Условное обозначение серии переключателя: 5.

3. Условное обозначение рода защиты: 3 - открытое исполнение - без оболочки; 4 - водозащищённое исполнение - в оболочке.

4. Условное обозначение числа секций для переключателя УП 5300:

• 11 - 2 секций; 12 - 4 секции; 13 - 6 секций; 14 - 8 секций; 15 - 10 секций; 16 - 12 секций; 17 - 16 секций.
• Условное обозначение числа секций для переключателя УП 5400:
• 02 - 2 секции; 04 - 4 секции; 06 - 6 секций; 08 - 8 секций; 10 - 10 секций; 12 - 12 секций; 16 - 16 секций.

5. Условное обозначение способа фиксации или самовозврата рукоятки. Таблица 2.

6. Каталожный номер электрической схемы; Приложение Г. ТУ 27.33.11-003-59826184-2020.

7. Климатическое исполнение и категория размещения по ГОСТ 15150-69: У3/ХЛ3/Т3/ХЛ4 для УП 5300 и У2/ХЛ2/Т2 для УП 5400.

3. Технические характеристики.
3.1. Основные технические характеристики переключателей представлены в Таблице 1, Таблице 3-4.
3.2. Общий вид, габаритные и установочные размеры переключателей приведены на Рисунке 1, и Таблица 5.
Таблица 1. Технические характеристики и режимы работы переключателей.
Наименование параметров Значения параметров
Номинальный ток, А 16
Допустимый сквозной ток в течении 3 сек, А до 250
Номинальное напряжение, частотой 50/60Гц, В постоянного тока 220
переменного тока 380
Износостойкость, циклов ВО
механическая до 8 секций 1 000 000
механическая свыше 8 секций 630 000
коммутационная 200 000
Сечение подключающих проводников, мм2 1,5
Размер винта контактов M4
Крутящий момент затяжки винта контактов, Нм 1,2
Количество секций
УП 5300 2; 4; 6; 8; 10; 12; 16
УП 5400 2; 4; 6; 8; 10; 12; 16
УП 5400-2 2х10=20: 2х12=24
Степень защиты
УП 5300 IP00
УП 5400 IP55
УП 5400-2 IP55
Климатическое исполнение и категория размещения. УП 5300 У3; ХЛ3; Т3; ХЛ4
УП 5400 У2; ХЛ2; Т2
Масса, кг, не более 3,0
Таблица 2. Обозначение способов фиксации положения рукоятки переключателей.
Способ фиксации Обозначение Положение рукоятки, Гр. угла
Самовозврат в начальное положение
А - - 45→ 0 ←45 - - -
Б - - - 0 ←45 - - -
В - - 45→ 0 - - - -
Фиксация на положениях через 90º
Г - - - 0 - +90 - -
Е - -90 - 0 - +90 - -
Ж - - -45 - +45 - - -
Фиксация на положениях через 45º
И - - - 0 +45 - - -
К - - -45 0 - - - -
Л - -90 -45 0 +45 +90 - -
М -135 -90 -45 0 +45 +90 +135 -
Н -135 -90 -45 0 +45 +90 +135 +180
С - - -45 0 +45 - - -
У - - -45 0 +45 +90 - -
Ф - -90 -45 0 +45 - - -
Х - -90 -45 0 +45 +90 +135 -
Примечания:
1. Направление вращения рукоятки для переключателей УП 5300 и УП 5400 по часовой стрелке считается положительным (+), против -
отрицательным (-), а направление вращения рукоятки для переключателей
УП 5400-2 по часовой стрелке считается отрицательным (-), против - положительным (+).
2. В переключателях со способом фиксации Г и Е рукоятка не фиксируется в положениях ±45 градусов, а со способом фиксации Ж - в
положении 0 градусов.
3. Направление возврата рукоятки при способах самовозврата А, Б и В указываются стрелкой в положении 0 градусов.
4. Переключатели серии УП 5400 изготовляются только с фиксацией рукоятки в положениях 45 и 90, с рукоятками револьверного типа.
5. Переключатели серии УП 5300 с самовозвратом рукоятки в начальное положение изготовляются только с рукоятками револьверного
типа.
6. Переключатели со способом самовозврата А, имеющие остающиеся контакты, должны иметь указатель предыдущего положения
рукоятки.

УП 5311 2 103 до 10 3-4 0,9
УП 5312 4 143 до 10 3-4 1,2
УП 5313 6 183 до 10 3-4 1,5
УП 5314 8 223 до 10 3-4 1,8
УП 5315 10 263 до 10 3-4 2,1
УП 5316 12 303 до 10 3-4 2,4
УП 5317 16 383 до 10 3-4 3,0

4. Условия эксплуатации.
4.1.Температура окружающей среды от -20ºС до +50ºС, относительная влажность воздуха до 80% при плюс 25°С, высота над уровнем моря
до 2000м.
4.2. Монтаж, подключение и пуск в эксплуатацию должны осуществляться только квалифицированным персоналом.
4.3. Сечение проводов и усилие затяжки согласно Таблице 1.
4.4. При монтаже переключателя необходимо:
 произвести внешний осмотр и убедится в отсутствии механических повреждений.
 проверить соответствие: номинального тока переключателя, напряжение и частоту питающей сети.
4.5. Перед включением проверить:
 правильность монтажа электрических цепей;
 работоспособность переключателя путем переключения положения рукоятки;
 затяжку всех винтов.
5. Требования безопасности.
5.1. Все операции по техническому обслуживанию, производить только при снятом напряжении.
5.2. В процессе эксплуатации переключателей не реже одного раза в 6 месяцев, следует проводить технический осмотр и произвести:
 заземление металлической оболочки;
 протирку переключателя сухой ветошью от пыли и грязи;
 проверку крепления переключателя и внешних проводников.
6. Условия транспортировки и хранения.
6.1 Транспортирование и хранение изделия должно соответствовать ГОСТ 23216-78 и ГОСТ 15150-69.
6.2 Транспортирование изделия допускается любым видом крытого транспорта, обеспечивающим предохранение упакованных изделий от
механических повреждений, загрязнения и попадания влаги.
6.3 Хранение изделия осуществляется в упаковке изготовителя в закрытом помещении с естественной вентиляцией при температуре
от -45ºС до +85ºС, относительная влажность воздуха не более 80% при температуре +25ºС и отсутствии в нём кислотных или других паров
вредно действующих на материалы изделия и упаковку.
6.4 Срок хранения изделия у потребителя в упаковке изготовителя 6 месяцев.
7. Комплект поставки.
 Переключатель кулачковый в сборе;
 Паспорт с отметкой ОТК;
 Индивидуальная упаковка с этикеткой.
8. Гарантия изготовителя.
8.1. Гарантийный срок эксплуатации 2 года со дня ввода изделия в эксплуатацию, но не более 3 лет с момента продажи.
8.2. Гарантия не распространяется на изделие, недостатки которого возникли вследствие:
 нарушения потребителем правил транспортирования, хранения или эксплуатации изделия;
 действий третьих лиц;
 ремонта или внесения, не санкционированных изготовителем конструктивных или схемотехнических изменений
неуполномоченными лицами;
 отклонения от государственных стандартов (ГОСТ) и норм питающих сетей;
 неправильный монтаж и подключения изделия;
 действий непреодолимой силы (стихия, пожар, молния и т. п.).
9. Ограничение ответственности.
9.1. Производитель не несет ответственности за:
 прямые, косвенные или вытекающие убытки, потерю прибыли или коммерческие потери, каким бы то ни было образом связанные
с изделием;
 возможный вред, прямо или косвенно нанесенный изделием людям, домашним животным, имуществу в случае, если это
произошло в результате несоблюдения правил и условий эксплуатации и установки изделия либо умышленных или неосторожных
действий покупателя (потребителя) или третьих лиц.
9.2. Ответственность производителя не может превысить собственной стоимости изделия.
9.3. При обнаружении неисправностей в период гарантийных обязательств необходимо обращаться по месту приобретения изделия.
10. Утилизация.
Изделие не представляет опасность для жизни, здоровья людей и окружающей среды и подлежит утилизации после окончания срока
службы по технологии, принятой на предприятии, эксплуатирующем изделие.
11. Свидетельство о приемке.
Переключатель кулачковый соответствует нормативным документам и признан годным для эксплуатации.
 ГОСТ: ГОСТ 9601-84, ГОСТ 50030.5.1, ГОСТ 50030.5.5.
Производитель оставляет за собой право на модернизацию и усовершенствование продукции, которое может быть не отображено в
данной инструкции.
