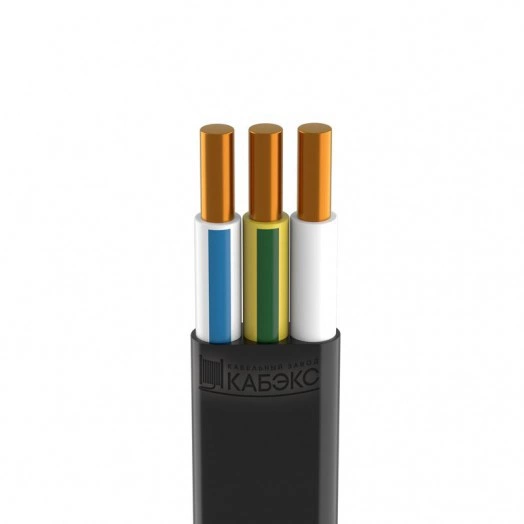

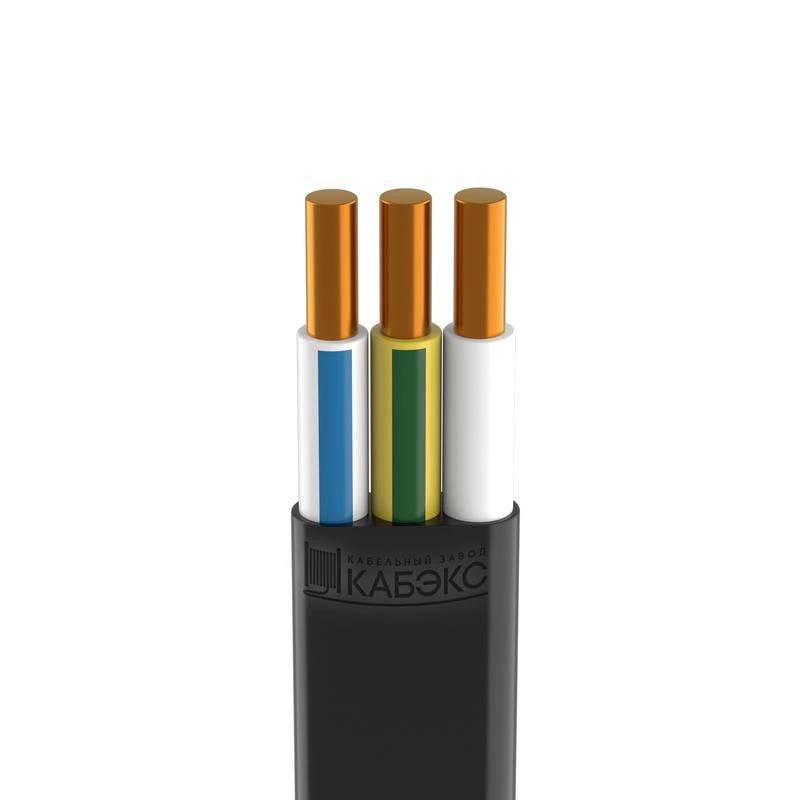

Кабель ВВГ-Пнг(А) 3х1.5 ок (N PE) 0.66кВ (м) Кабэкс ТХМ00375257

Купить силовой негорючий, кабель медный ВВГнг(А)-LS 3х1,5 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится на следующий день после поступления оплаты.

ВВГнг-LS 3х1,5 - кабель силовой медный с 3 медными токонесущими жилами сечением 1,5 квадратных миллиметров, в изоляции и оболочке из негорючего поливинилхлоридного пластиката.

ВВГнг-LS 3х1.5 - является сокращенной маркировкой кабеля силового медного с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, полная маркировка: ВВГнг(А) 3*2,5.

Кабель ВВГнг(А)-LS 3х1.5 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.

Кабель силовой ВВГнг(А)-LS 3х1,5 является заменой (аналогом) Европейских стандартов - импортных кабелей: NYM 3*1,5 , HUM 3х1,5.

Технические характеристики кабеля ВВГнг-LS 3х1.5

• Температура эксплуатации от -50 до +50 градусов Цельсия.
• Монтаж кабеля ВВГнг-LS 3х1,5 без предварительного прогрева производится при температуре не ниже -15 градусов.
• Минимально допустимый радиус изгиба кабеля ВВГнг(А)-LS 3*1.5 составляет 84,6 миллиметров.
• Кабели ВВГнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
• Температура нагрева жил при эксплуатации не должна превышать +70 градусов.
• Температура жил при токах короткого замыкания не должна превышать +160 градусов.
• Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
• Расчетная масса кабеля ВВГнг-LS 3х1.5 составляет 0,14 килограмм в метре.
• Наружный диаметр кабеля ВВГнг-LS 3х1,5 - 9,4 миллиметров.
• Класс пожарной опасности кабеля ВВГнг(А)-LS 3*1,5 по ГОСТ Р 53315-2009
• Срок службы кабеля ВВГнг-LS 3х1.5 не менее 30 лет с даты изготовления.
• Токовые нагрузки кабеля ВВГнг-LS 3х1,5
• Допустимый ток при прокладке ВВГнг-LS 3*1.5 на воздухе - 21 Ампер.
• Допустимый ток при прокладке в земле - 27 Ампер.
• Допустимый ток односекундного короткого замыкания - 170 Ампер.
• Активное сопротивление жилы - 12,6 Ом на километр.

Расшифровка маркировки ВВГнг(А)-LS 3х1,5

В - Изоляция из поливинилхлоридного пластиката.

В - Оболочка из поливинилхлоридного пластиката.

Г - Не имеет брони.

нг - ПВХ пластикат пониженной пожарной опасности.

(А) - Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).

LS - Пониженное дымо-выделение.

3 - Количество токонесущих жил.

1,5 - Сечение жил в мм2.

(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.

(0,66) - Кабель рассчитан на напряжение до 660 Вольт.

Конструкция кабеля ВВГнг LS 3х1,5

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из ПВХ пластиката пониженной горючести.
3. Заполнение - из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины.
4. Оболочка - из негорючего ПВХ пластиката.

Применение кабеля ВВГнг-LS 3х1,5

Кабель силовой медный негорючий ВВГнг 3*1.5 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Герц, с токовой нагрузкой до 36 Ампер.

Кабелем ВВГнг-LS 3х1.5 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
