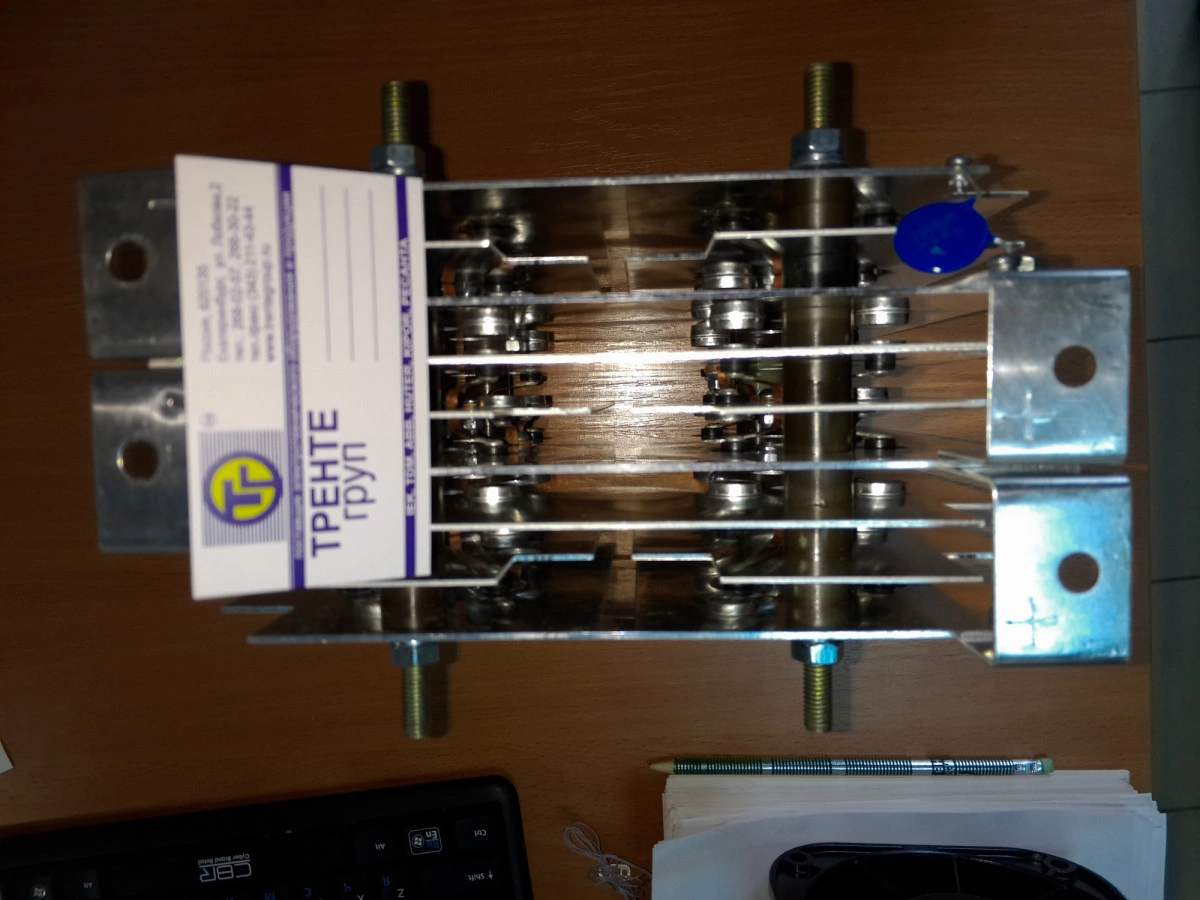

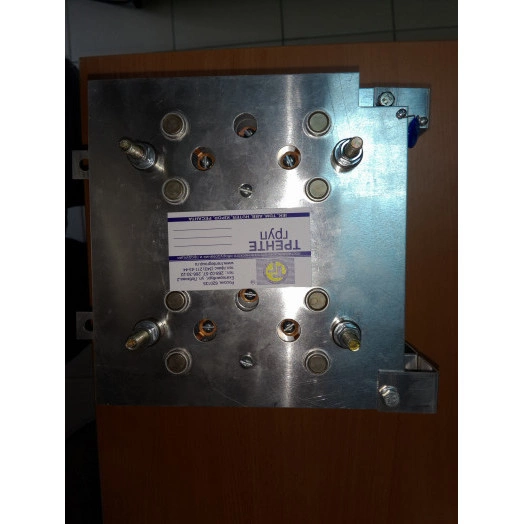

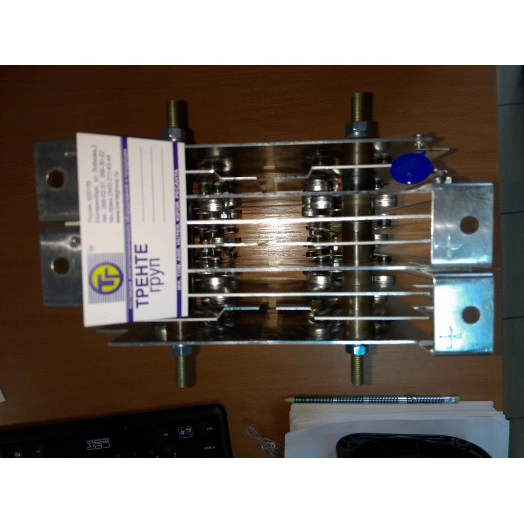

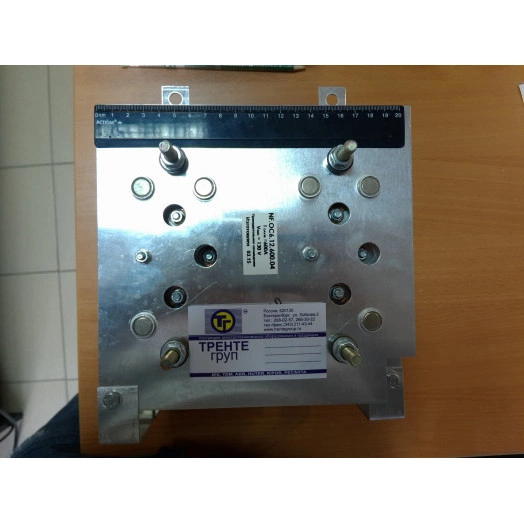

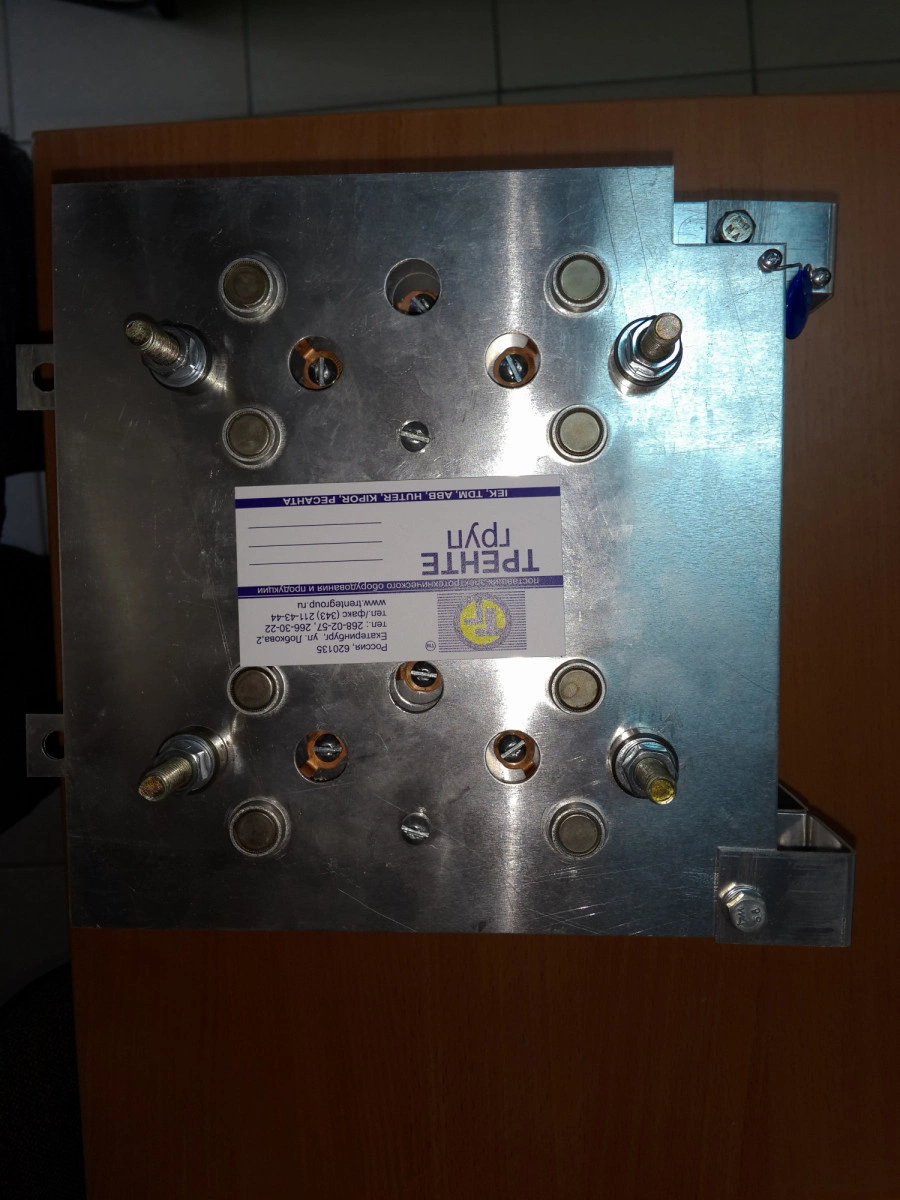

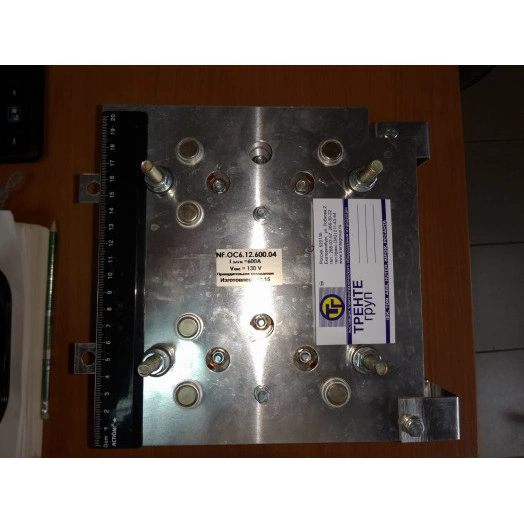

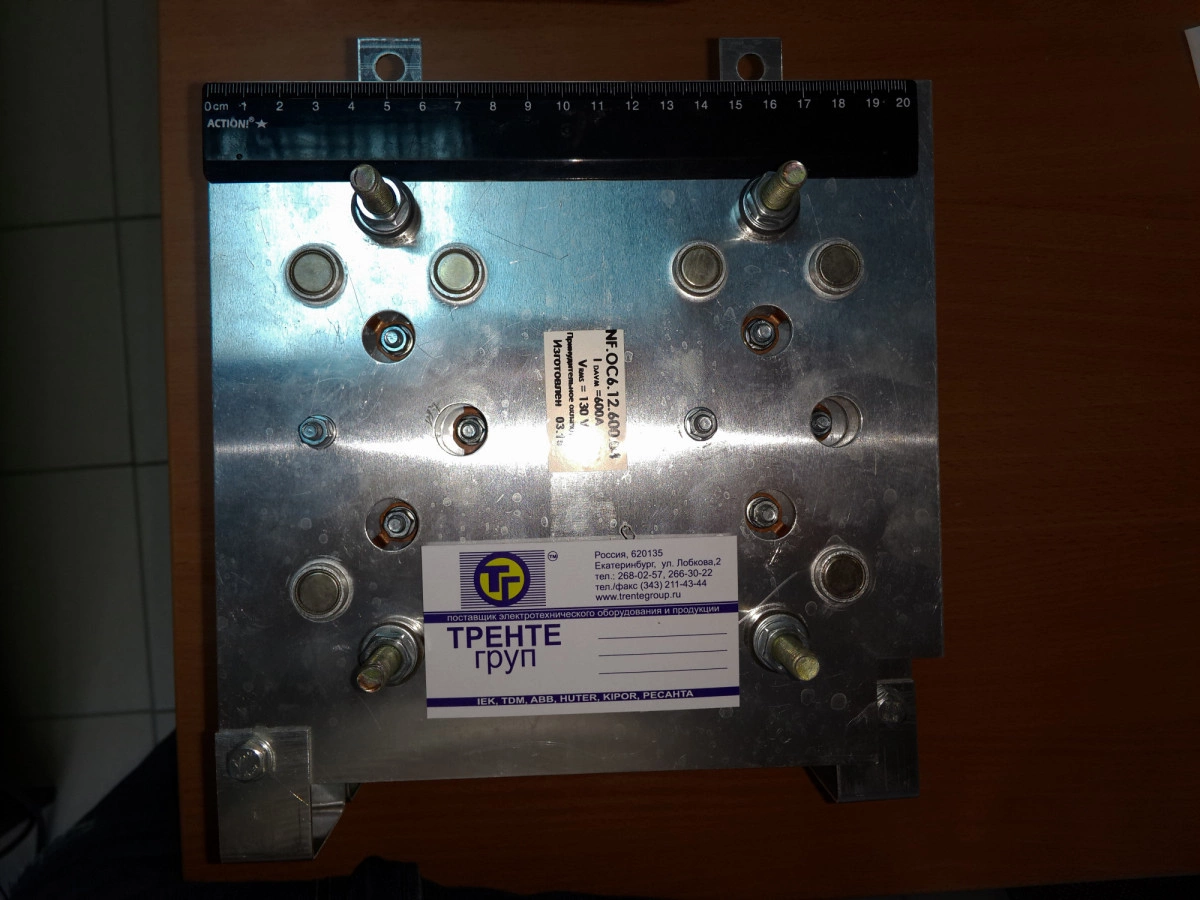

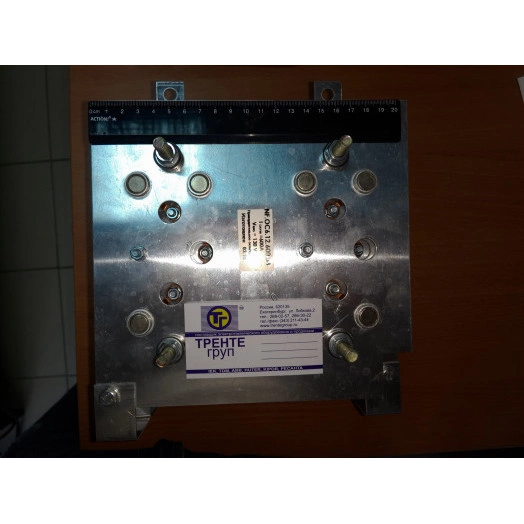

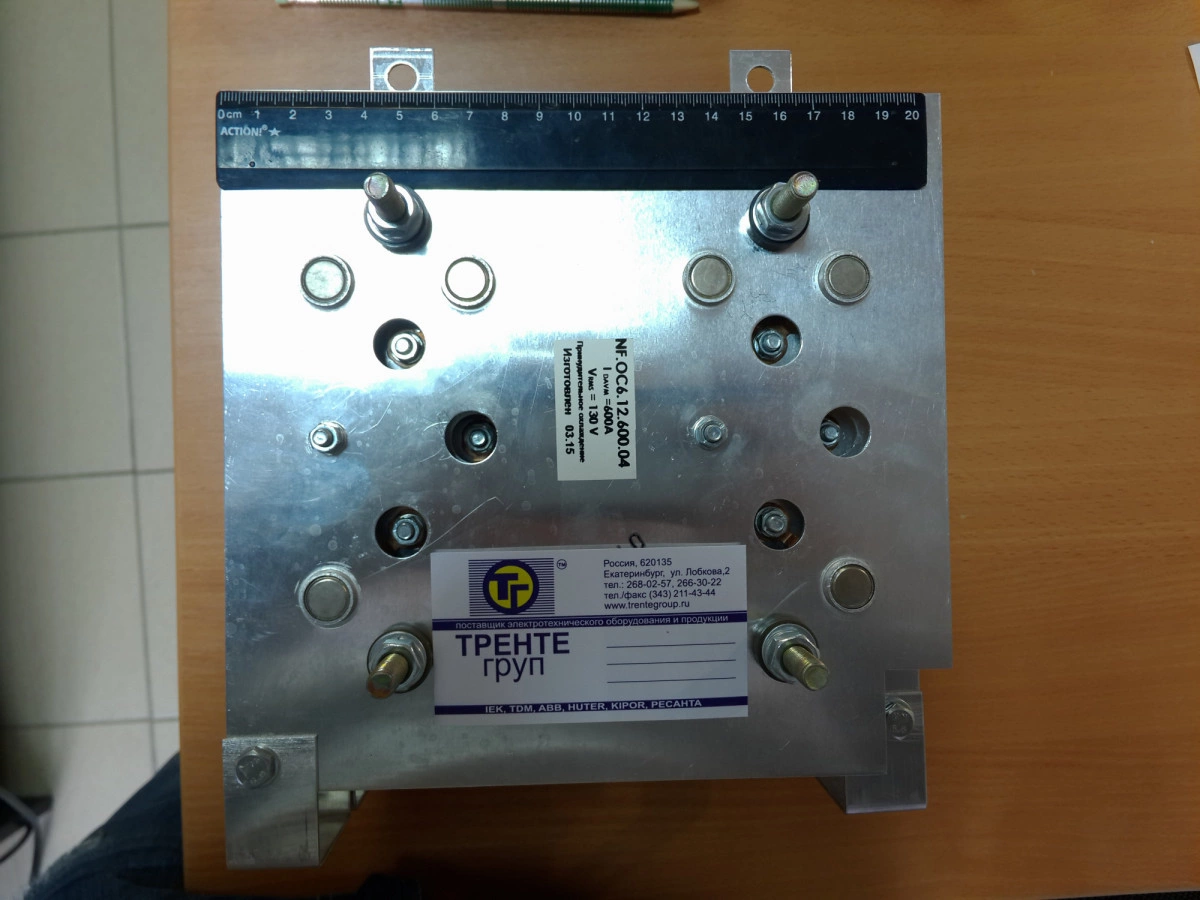

NF.OC.6.12.600.04 - Блок выпрямительный (диодный мост) 600 Ампер

Артикул: NF.OC.6.12.600.04

По Екатеринбургу стоимость:

При заказе от 30 000 рублей и весом до 30кг. - бесплатно в пределах ЕКАД.
При заказе до 30 000 рублей или весом более 30кг. - платно, выполняется курьерской службой. Стоимость зависит от веса и адреса доставки (в пределах, либо за пределами ЕКАДа), рассчитывается автоматически при оформлении заказа.

Срок доставки: 1-2 рабочих дня, если заказ сделан и оплачен сегодня до 16:00, или 2-3 рабочих дня, если заказ сделан и оплачен сегодня после 16:00.

Банковские карты UnionPay, Мир
Юридические лица (работаем с НДС)

NF.OC.6.12.600.04 Преобразователь статический

Выпрямительный блок (выпрямитель) или мост диодный сварочный, предназначен для преобразования переменного тока в постоянный, в различных сварочных аппаратах трансформаторного типа

Комплектуемое оборудование: ВДМ-561СУ3 или аналогичное
Максимальный постоянный выпрямленный ток, 600А;
Охлаждение воздушное принудительное вентиляторами
Климатическое исполнение УХЛ, категория размещения 2 по ГОСТ;

В комплект поставки входят:

Преобразователь NF.О23.9.630.04
Этикетка на корпусе преобразователя, согласно ГОСТ
Сертификат качества товара

Варианты написания обозначения выпрямителя:

NF.0С6.12.600.04
NF.0C6.12.600.04
NF.ОС6.12.600.04
NF.OC6.12.600.04
NF.OС6.12.600.04

Основные характеристики

Наименование параметра	Обозначение параметра	Норма
Максимальный выпрямленный ток, А При Т=150 °С и частоте 50 Гц	Idavm	600
Прямое импульсное напряжение плеча выпрямителя, V при 10=78,5 А, Тс=25 °С, не более	Vf	1,25
Повторяющееся импульсное обратное напряжение установленных диодов, V	Vrrm	400
Не повторяющееся импульсное обратное напряжение установленных диодов, V	Vrsm	480
Рабочее напряжение установленных варисторов, V	Vrms	130
Максимально допустимая температура, измеренная на поверхности наиболее нагретого диода, °С	T	150
Частота питающей сети, не более, Гц	f	1000
Масса, не более, кг		3

Блоки диодные можно устанавливать парами в зависимости от места применения. Большое распространение получили в сфере сварочного оборудования, зарядных аппаратов для погрузчиков, зарядных станциях для электромобилей. Бывают как однофазные так и трехфазные номиналом от 1 Ампера до 20000 Ампер. Вид сварочного оборудования для трансформаторных источников сварочного тока.

Для ремонта ВДМ-561С У3 потребуется:

Амперметр М42300 / Вольтметр по 1шт
ШУНТ 75 ШСМ 500 Ампер 1шт
Вводной автомат - Выключатель автоматический ВА 47-100 100 Ампер 1шт
Трансформатор силовой 1шт
Электровентилятор охлаждения (нагнетающий) 1,25 ЭВ-2,8-6-3270 1шт
Преобразователи статические 600 Ампер NF.О23.9.600.04 трехфазный (блок диодный) 1шт

ВДМ-6303С У3:

Амперметр М42300 / Вольтметр по 1шт
ШУНТ 75 ШСМ 1шт
Вводной автомат - Выключатель автоматический ВА 47-100 100 Ампер 1шт
Трансформатор силовой 1шт
Вентилятор охлаждения (нагнетающий) 1,25 ЭВ-2,8-6-3270 1шт
Преобразователи статические 630 Ампер NF.О23.9.560.04 трехфазный (блок диодный) 1шт

ВДМ-1200С У3

Амперметр М42300 / Вольтметр по 1шт
ШУНТ 75 ШСМ 1шт
Вводной автомат - Выключатель автоматический ВА 47-100 100 Ампер ИЕК 1шт
Трансформатор силовой 1шт
Вентилятор охлаждения (нагнетающий) 1,25 ЭВ-2,8-6-3270 1шт
Преобразователи статические 1200А NF.OC6.12.1200.04 трехфазный (блок диодный) 1шт

ВДМ-1600С У3

Амперметр М42300 / Вольтметр по 1шт
ШУНТ 75 ШСМ 1шт
Вводной автомат - Выключатель автоматический модульный 3п C 100А 10кА NXB-125 (R) CHINT 816141 1шт
Трансформатор силовой 1шт
Вентилятор охлаждения (нагнетающий) 1,25 ЭВ-2,8-6-3270 3шт
Преобразователи статические 1600А NF.OC6.12.2400.04 трехфазный (блок диодный) 1шт
