Корпус щита выбирают по трём полям: куда ставят (ниша или стена), сколько модулей на DIN и какая IP. Отдельно — металлический ЩМП с монтажной панелью: это не пластиковый бокс под автоматы. Ниже — когда брать ЩРВ, ЩРН или ЩМП. Ссылки только на разделы, которые уже есть в каталоге.
Матрица: задача → какой корпус
| Задача | Корпус | IP / модули | Раздел |
|---|---|---|---|
| Квартира, гипсокартон, заподлицо со стеной | ЩРВ-П (встраиваемый пластик, DIN) | обычно IP40/41; модули по проекту + запас | встраиваемые боксы, ЩРВ-П-12 |
| На стену в сухом помещении (коридор, офис, щитовая) | ЩРН-П / КМПн (навесной пластик, DIN) | IP41; на улицу не ставят | настенные боксы, ЩРН-П-12 |
| Улица, пыль, мойка, сырой подвал | навесной бокс, не ЩРВ в нишу | IP65 (уплотнитель, глухая или прозрачная дверь) | боксы IP65, настенные |
| Типовая квартира: ввод + свет + розетки | ЩРВ или ЩРН — по монтажу | часто 12 модулей; мало — 8, с запасом — 24 | 8, 12, 24 модуля |
| Дом, много групп, УЗО на линии | ЩРВ / ЩРН большего ряда | 24 или 36 модулей; 1 модуль ≈ 18 мм DIN | 24, 36 модулей, ЩРВ-П-36 |
| Пускатели, рубильник, клеммы и шины на плоскости | ЩМП — металл с монтажной панелью | габарит В×Ш×Г и IP31–IP66 по месту, не «число модулей» | шкафы ЩМП |
| Этажный / квартирный щиток (металл, DIN, больше бокса) | щитки навесные или встраиваемые | не путать с ЩМП: там панель, не рейка под модули | щитки, навесные, встраиваемые |
| Сборка ВРУ на полу цеха / ввода здания | напольный корпус ВРУ | не бокс и не ЩМП на стену | корпуса ВРУ |
ЩРВ, ЩРН или ЩМП
- ЩРВ — встраиваемый. Ниша в стене, крышка заподлицо. В каталоге: серии вроде ЩРВ-П. IP обычно 40/41: ниша не держит уличную влагу. Раздел: встраиваемые боксы.
- ЩРН (и КМПн) — навесной на поверхность стены. Сухое помещение — IP41; улица — смотреть IP65. Раздел: настенные боксы.
- ЩМП — металлический шкаф с монтажной панелью. На панель сажают пускатели, рубильники, клеммники. Это не пластиковый бокс под одномодульные автоматы. Каталог: ЩМП.
Буква в индексе пластикового бокса: В — в нишу, Н — на стену. Перепутать монтаж = дыра в стене или корпус, который не садится в нишу.

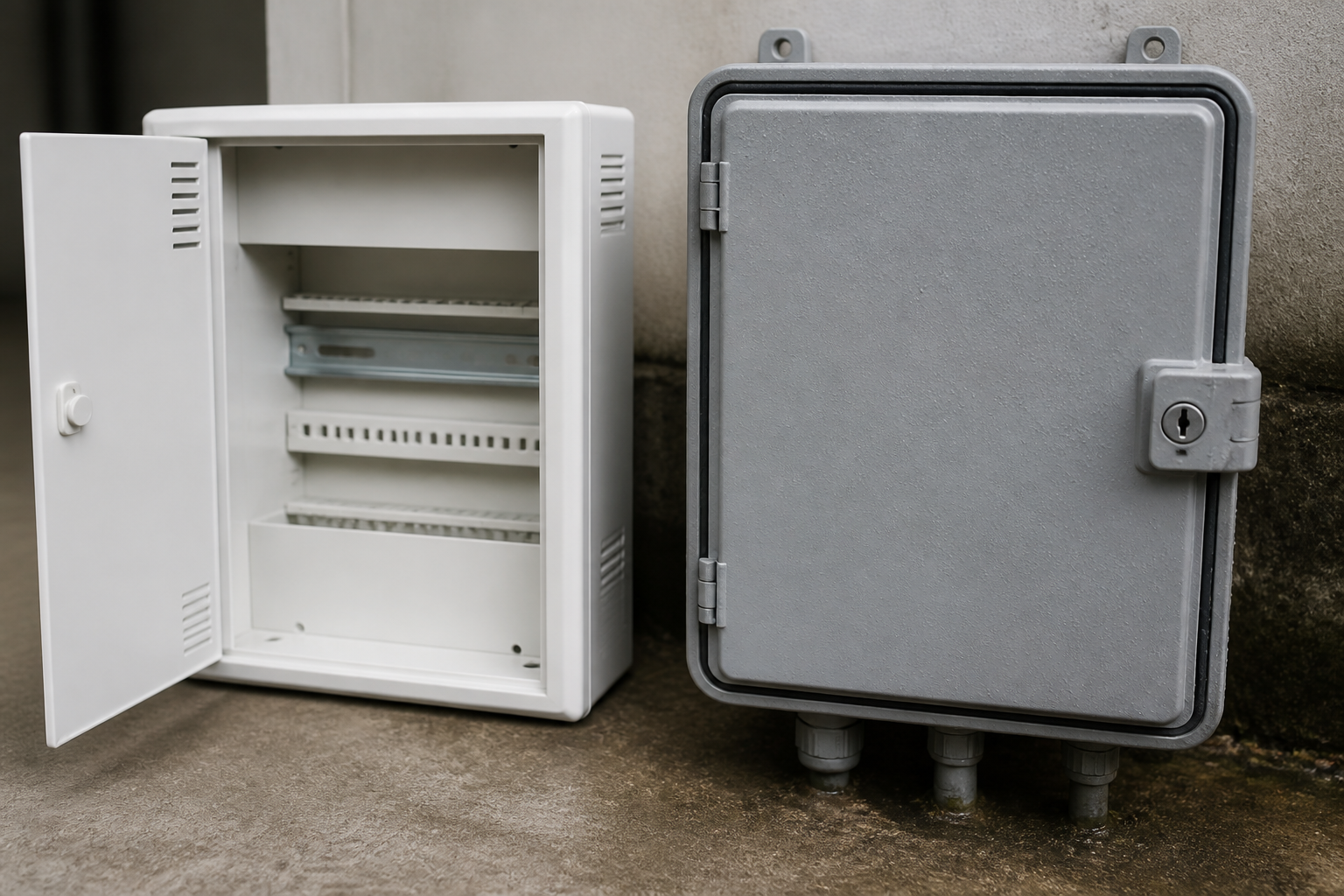

IP41 или IP65
- IP41 — сухие помещения: квартира, офис, сухая щитовая. Типично для ЩРВ-П в нише. Каталог: боксы IP41.
- IP65 — пыль и струя воды: улица под навесом, мойка, сырой подвал. Почти всегда навесной корпус: встраиваемый ЩРВ с IP65 в мокрую нишу не спасает, если уплотнение двери и вводов не рассчитано на это. Каталог: боксы IP65.
Цифра IP на шильдике должна совпасть с местом, а не с «красивой дверцей». Прозрачная дверь не повышает IP сама по себе — смотрите паспорт серии.
Сколько модулей

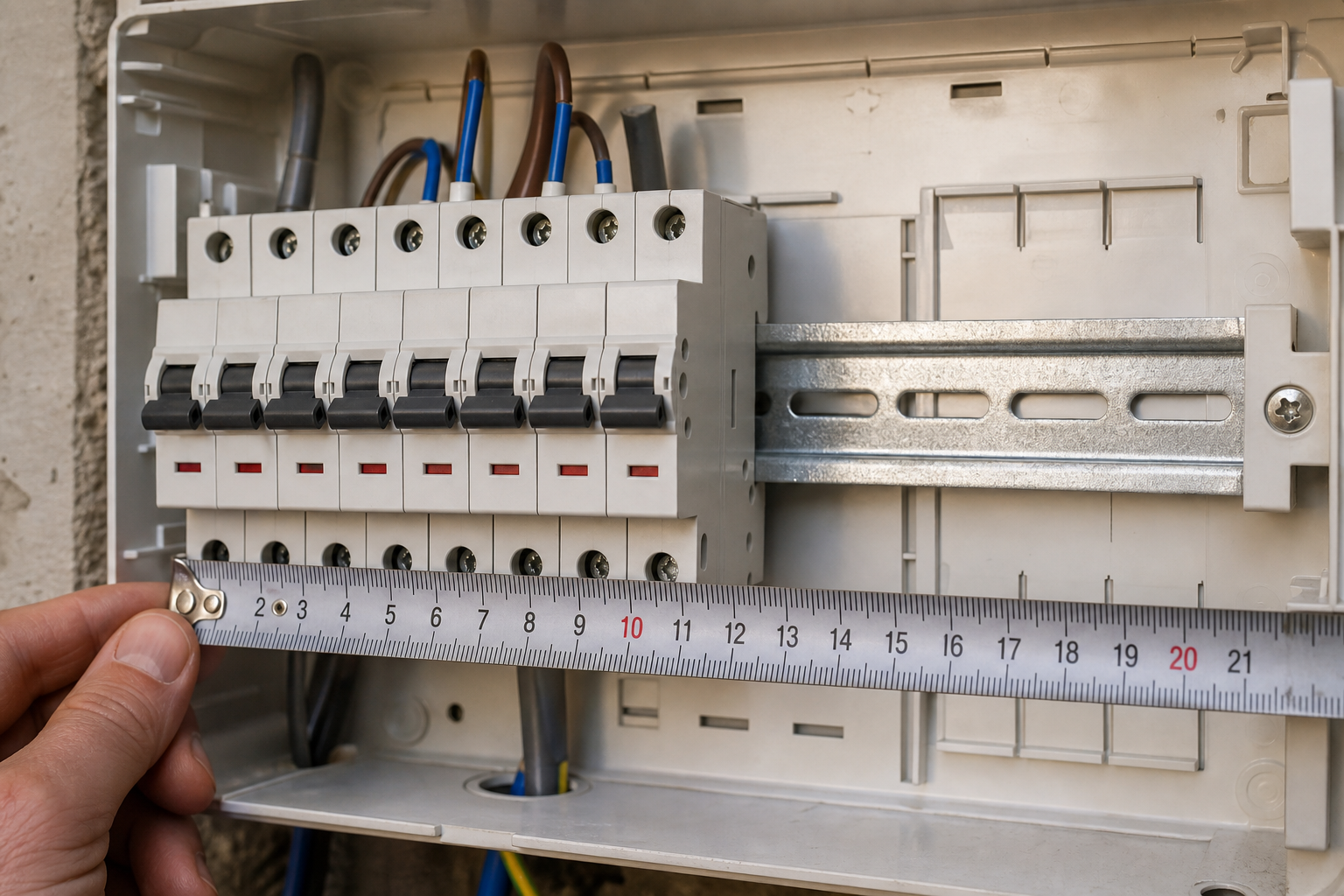

Один модуль ≈ 18 мм по DIN. Двухполюсный автомат занимает 2 модуля, УЗО — обычно 2 или 4. К числу по однолинейке добавьте 20–30% запаса под добор и запасной автомат.
- 8 модулей — минимум: ввод и несколько групп. Часто тесно.
- 12 модулей — ходовая квартира.
- 24 и 36 модулей — дом, много УЗО, запас.
Модель вроде ЩРВ-П-12 уже фиксирует ряд: не фильтруйте её вместе с «8 модулей» — получите пустую витрину. Сначала монтаж (встраиваемый / настенный), затем число модулей, затем IP.
Что нельзя путать
- ЩРВ ≠ ЩРН — ниша против навеса. Одна буква в индексе, разный монтаж.
- Бокс ЩР* ≠ шкаф ЩМП — DIN-рейка под модули против панели под силовую сборку.
- Щиток ≠ ЩМП — щитки как раз под модульную автоматику, только корпус обычно металлический и крупнее квартирного бокса. ЩМП — плоскость, не «число модулей».
- IP41 ≠ IP65 — сухая ниша и улица. IP65 встраивать «как ЩРВ» без ниши и уплотнений нельзя.
- Пустотелый корпус и корпус ВРУ — отдельные позиции в шкафах, не замена боксу на 12 модулей.
Как заказать без ошибки
- Монтаж: ниша (ЩРВ) или стена (ЩРН / ЩМП).
- Что внутри: модульные автоматы на DIN — бокс или щиток; пускатели на панели — ЩМП.
- Модули по однолинейке + запас 20–30% (8 / 12 / 24 / 36).
- IP по месту: 41 в сухом, 65 на улице и в пыли.
